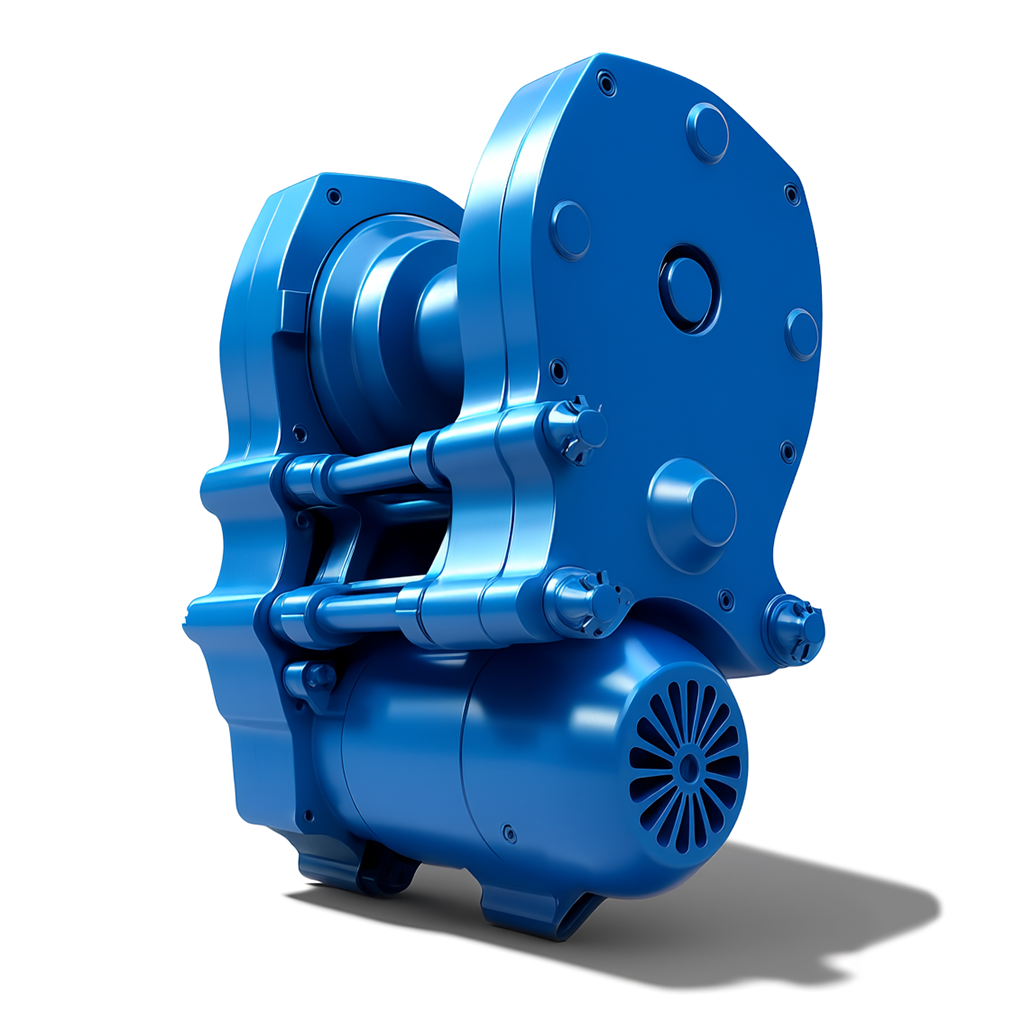

Вертикальный цилиндрический редуктор РВЦ-320 – это надежный приводной механизм, специально разработанный для использования в подъемно-транспортном оборудовании. Модель предназначена для обеспечения плавного и мощного передвижения электрических талей грузоподъемностью до 10 тонн и опорных мостовых кранов, включая однобалочные кран-балки. Благодаря своей компактной вертикальной конструкции, редуктор РВЦ-320 идеально вписывается в ограниченное пространство тележек и механизмов передвижения, обеспечивая высокую эффективность и долговечность работы.
Назначение и конструкция
Редуктор РВЦ-320 является трехступенчатым цилиндрическим механизмом, работающим в вертикальном исполнении. Его основное назначение – передача крутящего момента от электродвигателя к ходовым колесам грузоподъемных кранов, обеспечивая их плавное и контролируемое перемещение.
Конструктивной особенностью редуктора является его компактная кинематическая схема. Общее межцентровое расстояние, равное 320 мм, меньше суммы расстояний между осями всех трех ступеней передачи. Это достигается за счет того, что оси ступеней не расположены на одной прямой линии, а смещены относительно друг друга. Такая нестандартная компоновка позволяет значительно уменьшить габаритные размеры редуктора по высоте, что является критически важным для установки в тележках кранов. Кроме того, это улучшает условия смазки быстроходной ступени, которая расположена в верхней части корпуса, что напрямую способствует увеличению ресурса и надежности агрегата.
Технические характеристики и компоновка
Редуктор РВЦ-320 разработан для работы в составе мотор-редуктора. При его компоновке можно использовать как стандартные общепромышленные электродвигатели, так и двигатели с встроенным электромагнитным тормозом, что обеспечивает гибкость при проектировании и модернизации кранового оборудования.
Корпус редуктора выполнен из прочного чугуна, что гарантирует высокую жесткость и устойчивость к деформациям под нагрузкой. Все подшипники и зубчатые передачи смазываются масляным туманом, создаваемым вращающимися шестернями, что обеспечивает равномерную и надежную смазку всех трущихся поверхностей в течение всего срока службы.
Редуктор РВЦ-320 характеризуется высоким коэффициентом полезного действия, низким уровнем шума и вибрации, а также устойчивостью к перегрузкам, что делает его незаменимым элементом в системах привода грузоподъемных механизмов.
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
