ТПК «Максимум» предлагает двухступенчатые цилиндрические горизонтальные редукторы серии ГПШ-400 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в мостовых опорных однобалочных кранах, рольгангах, лебёдках и других системах средней и повышенной мощности.
Редуктор ГПШ-400 обладает высоким КПД (до 98%) и рассчитан на работу в повторно-кратковременных режимах. Масса 267 кг делает его прочным и удобным для установки. Идеален для эксплуатации в условиях умеренных и тяжёлых нагрузок, а также совместим с советским оборудованием.
Что такое редуктор ГПШ-400?
ГПШ-400 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный для применения в механизмах передвижения мостовых кранов и других промышленных установках. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с эвольвентным зацеплением;
- Применение: краны, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Ном. частота вращ. быстроходного вала, об/мин | 1500 | |||||||||
| Ном. крутящий момент на выходном валу, Н·м (ПВ = 100%) | 1800 | |||||||||
| Повышенный момент при ПВ < 100% | Тяжелый (Т), ПВ = 40% | 2500 | ||||||||
| Средний (С), ПВ = 25% | 3600 | |||||||||
| Легкий (Л), ПВ = 15% | 4000 | |||||||||
| Масса, кг | 267 | |||||||||
| Объем масла, л | 23 | |||||||||
Характеристики редуктора ГПШ-400
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 400 мм;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 4000 (при ПВ = 15%, режим "Лёгкий");
- Исполнение: горизонтальное;
- Масса, кг: 267;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150-69;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: ГПШ–400–8–17–У3
- ГПШ — тип редуктора (горизонтальный, цилиндрический, общепромышленный);
- 400 — межосевое расстояние второй ступени, мм;
- 8 — передаточное число;
- 17 — вариант сборки;
- У3 — климатическое исполнение для умеренного климата, категория размещения 3.

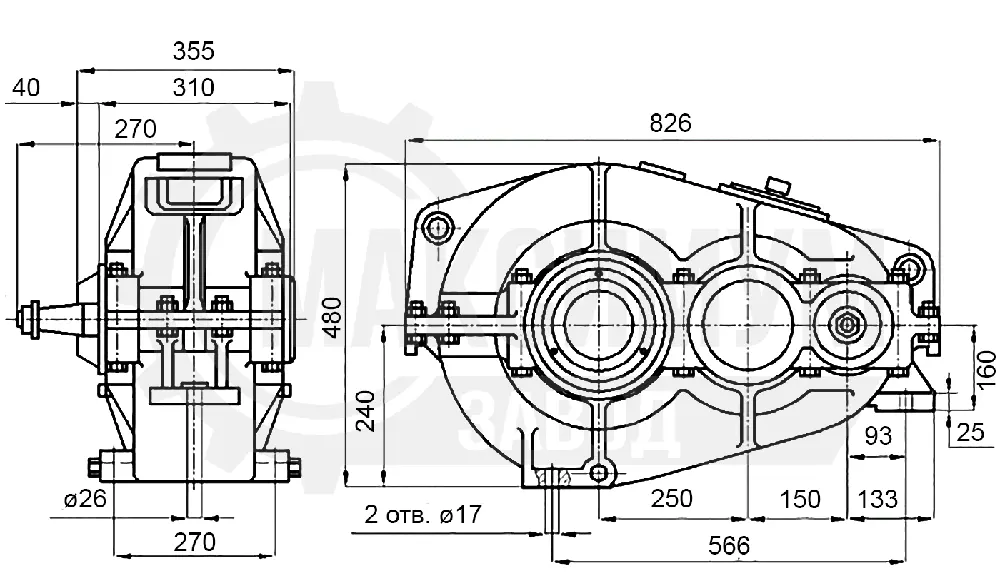

Габаритные и присоединительные размеры редуктора ГПШ-400

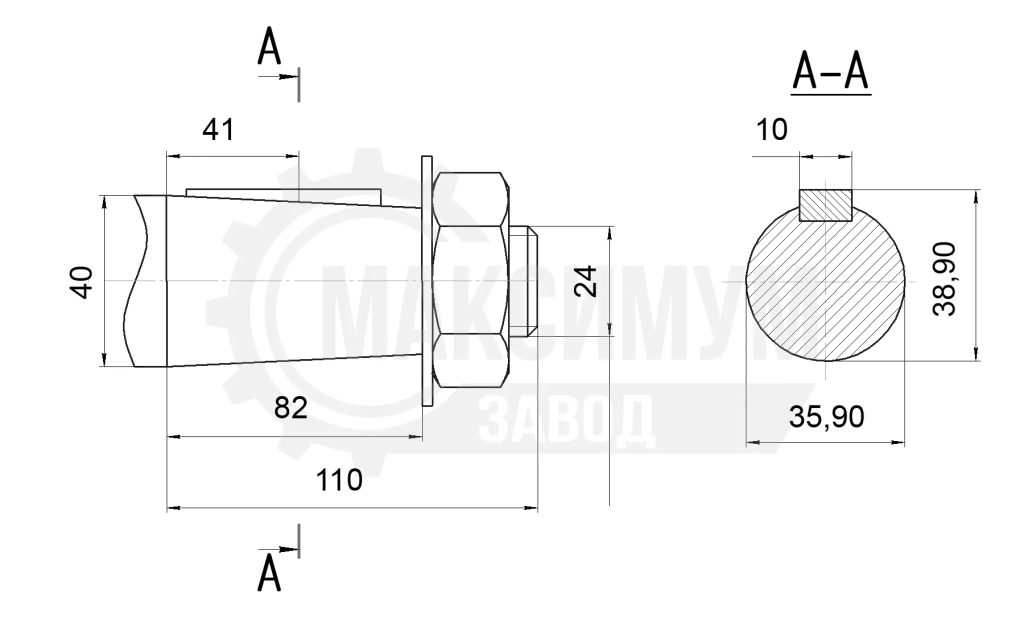

Размеры входного конического вала

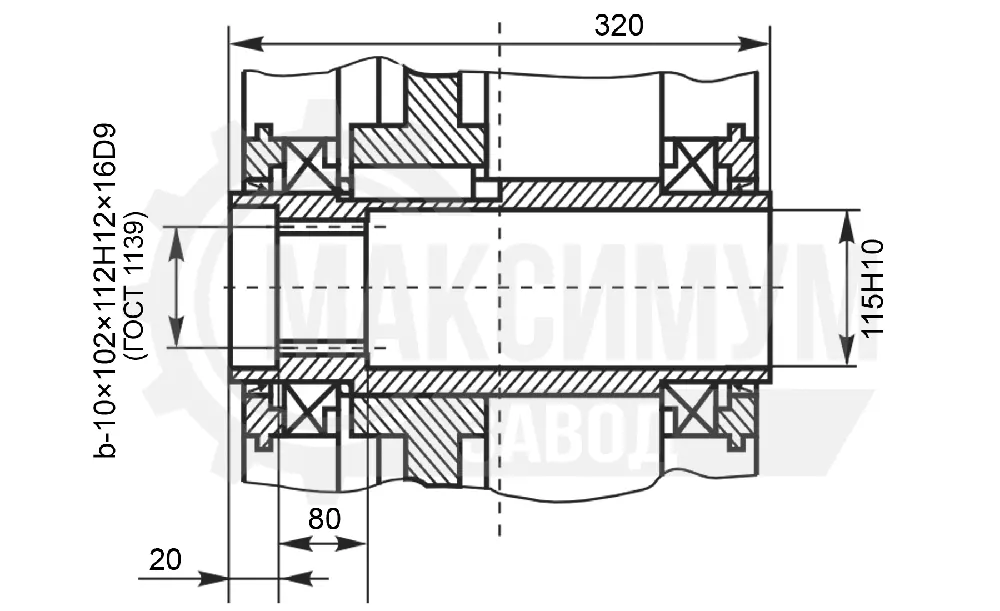

Размеры выходного полого вала
Преимущества редуктора ГПШ-400
- Высокая прочность: литой чугунный корпус;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для кранов, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Мостовые краны: опорные однобалочные;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор ГПШ-400?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
