Редуктор трехступенчатый цилиндрический ЦТНД-500-63-11

Что такое редуктор ЦТНД-500?

ЦТНД-500 — это цилиндрический трехступенчатый редуктор с зацеплением Новикова, разработанный для применения в промышленных механизмах, особенно в транспортирующих и технологических системах повышенной мощности. Обеспечивает:

• Высокий КПД: до 98%, минимальные потери мощности;
• Передаточное число: от 63 до 160;
• Прочную конструкцию: литой чугунный корпус;
• Износостойкость: шестерни с зацеплением Новикова (повышенная плавность и нагрузочная способность);
• Применение: рольганги, ленточные транспортёры, дробилки;
• Соответствие стандартам: производство по техническим условиям (ТУ);

Основные технические характеристики

Характеристики редуктора ЦТНД-500

• Тип передачи: цилиндрическая;
• Количество ступеней: 3;
• Межосевое расстояние: 500 мм;
• Передаточные отношения: от 63 до 160;
• Номинальный крутящий момент, Н·м: до 28 500;
• Исполнение: горизонтальное;
• Масса, кг: 1480;
• КПД: до 98%;
• Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
• Температурный режим: от -40°C до +50°C;

Как расшифровывается модель?

Пример: ЦТНД–500–160–21–У1

• ЦТНД — тип редуктора (цилиндрический, трёхступенчатый, с зацеплением Новикова);
• 500 — межосевое расстояние второй ступени, мм;
• 160 — передаточное число;
• 21 — вариант сборки;
• У1 — климатическое исполнение для умеренного климата, категория размещения 1.

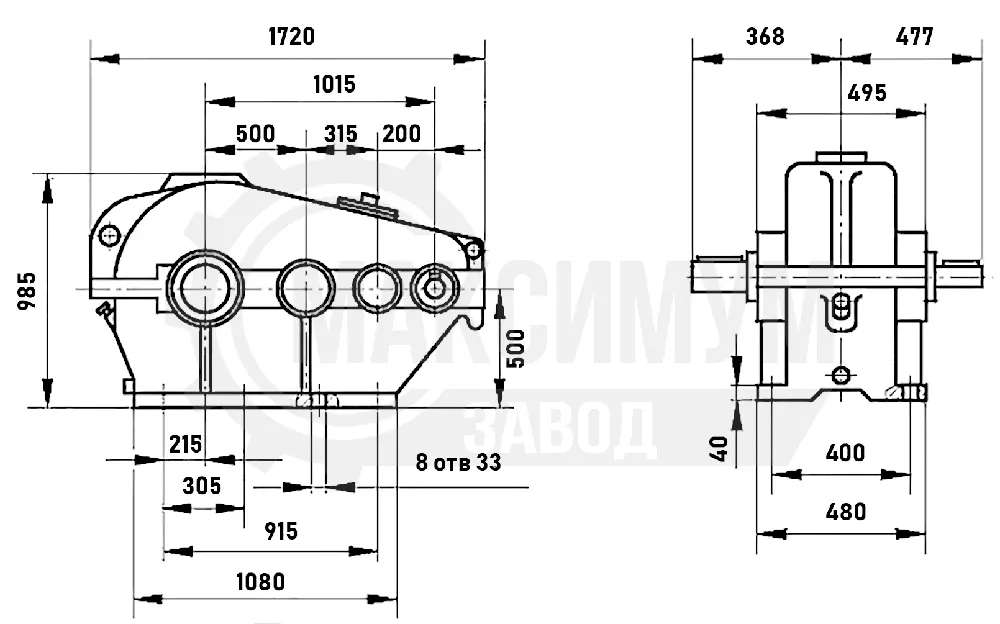

Габаритные и присоединительные размеры

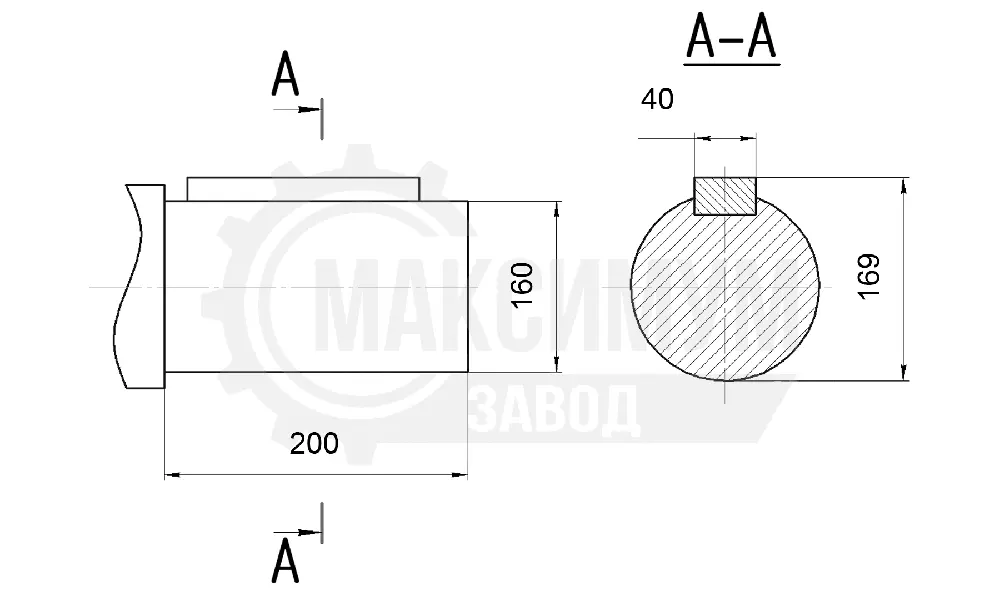

Размеры валов

Преимущества редуктора ЦТНД-500

• Высокая прочность: литой чугунный корпус;
• Долгий срок службы: усиленные подшипники и защита от коррозии;
• Высокий КПД: до 98%, экономия энергии;
• Зацепление Новикова: повышенная плавность хода, меньший шум, высокая нагрузочная способность;
• Соответствие ТУ: сертифицированное качество;
• Универсальное применение: подходит для рольгангов, транспортёров, дробилок;
• Подходит для старого оборудования: совместим с советскими машинами;
• Компактная установка: торцевое расположение валов позволяет экономить пространство;
• Высокая грузоподъёмность: выдерживает радиальные нагрузки до 42 200 Н.

Области применения

• Рольганги: автоматические линии перемещения грузов;
• Ленточные транспортёры: системы перемещения сыпучих и штучных грузов;
• Дробилки: низкоскоростные приводы тяжёлых агрегатов;
• Неагрессивная среда: производственные помещения без ударных нагрузок.
• Ограниченное пространство: благодаря торцевому расположению валов подходит для компактной установки.

Как заказать редуктор ЦТНД-500?

Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
