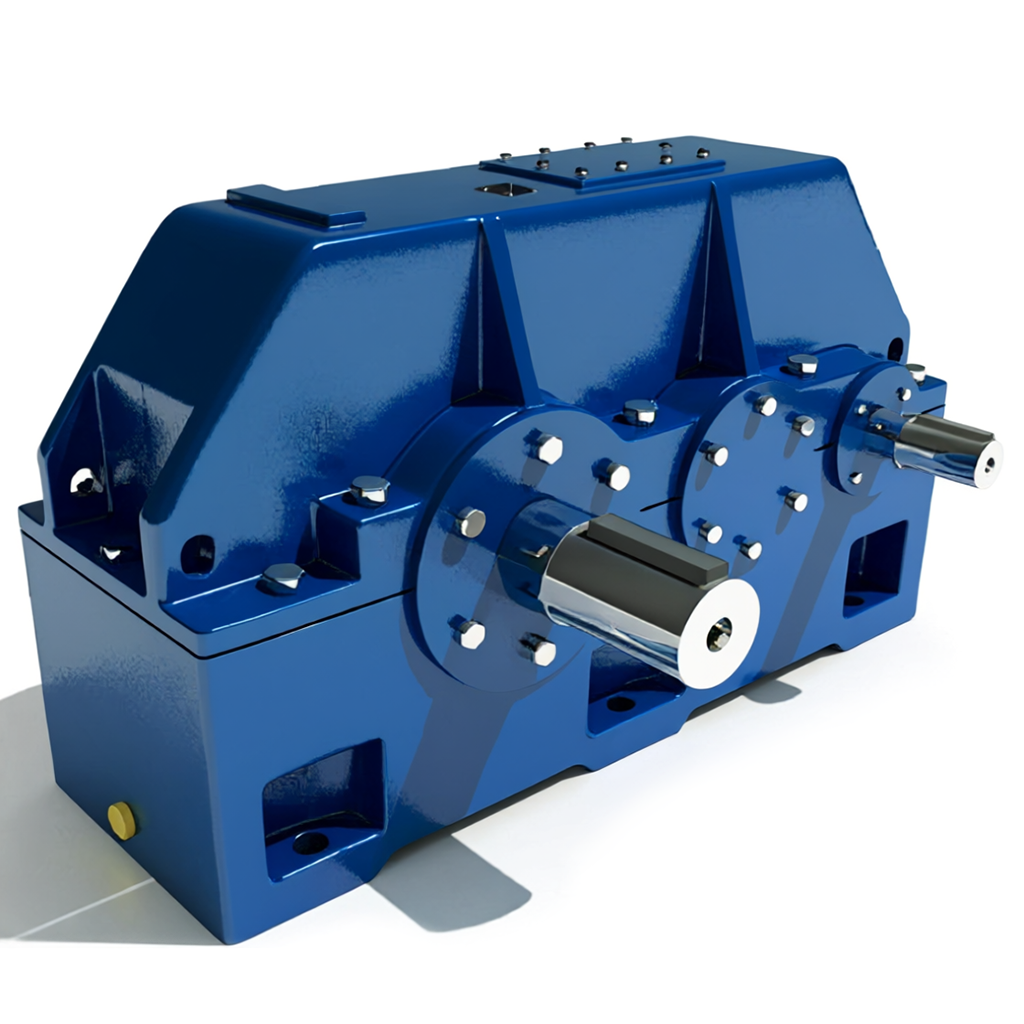

Редуктор двухступенчатый цилиндрический 1Ц2Н-500-8-11
1450000 ₽
Номинальное передаточное отношение, i : 8
8
10
12,5
16
20
25
31,5
40
50
Вариант сборки : 11
11
12
13
21
22
23
31
32
33
ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии Ц2Н-500 — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, дробильном оборудовании, рольгангах, мешалках, тяговых механизмах и других тяжелонагруженных системах.
Редуктор Ц2Н-500 оснащён зубчатым зацеплением Новикова, обеспечивающим высокую износостойкость, низкий уровень шума и долгий срок службы. Масса 2100 кг делает его подходящим для мощных промышленных установок. Идеален для эксплуатации в условиях высоких нагрузок и ударных воздействий.
Характеристики
Масса, кг
—
2100
Класс защиты
—
IP54
Климатический класс
—
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
—
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
—
50000
Тип передачи
—
цилиндрическая
Редуктор двухступенчатый цилиндрический 1Ц2Н-500-8-11
1450000 ₽
#PROP_TITLE#
—
#PROP_VALUE#
Что такое редуктор Ц2Н-500?
Ц2Н-500 — это цилиндрический двухступенчатый редуктор горизонтального исполнения, разработанный по техническим условиям и используемый как в новых, так и в модернизированных машинах. Обеспечивает:
- Высокий КПД: до 95%, минимальные потери мощности;
- Передаточное число: от 8 до 50;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова;
- Применение: конвейеры, дробилки, рольганги, лебёдки;
- Соответствие стандартам: производство по ТУ;
Основные технические характеристики
| Номинальное передаточное отношение, i | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40 | 50 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный крутящий момент на тихоходном валу, T, Н·м | 45000 | 50000 | 45000 | 40000 | |||||||
| Номинальная частота вращения быстроходного вала, с⁻¹ (об/мин) | 16,(6) (1000) | 25 (1500) | |||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, H | Быстроходного | 9300 | 8000 | 6250 | 5600 | 4000 | |||||
| Тихоходного | цилиндрический конец | 53000 | 56000 | 53000 | 50000 | ||||||
| конец вала в виде части зубчатой полумуфты | 70000 | 65000 | |||||||||
| Масса, кг | 2100 | ||||||||||
| Ориентировочный объем масла, л | 260 | ||||||||||
Характеристики редуктора Ц2Н-500
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 500 мм;
- Зацепление: Новикова;
- Передаточные отношения: от 8 до 50;
- Номинальный крутящий момент, Н·м: до 50 000;
- Исполнение: горизонтальное;
- Масса, кг: 2100;
- КПД: до 95%;
- Климатическое исполнение: У2;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: Ц2Н–500–10–21–КЦ–У2
- Ц2Н — тип редуктора (цилиндрический, двухступенчатый, зацепление Новикова);
- 500 — межосевое расстояние второй ступени, мм;
- 10 — передаточное число;
- 21 — вариант сборки;
- КЦ — исполнение с входным коническим и выходным цилиндрическим валом;
- У2 — климатическое исполнение для умеренного климата.

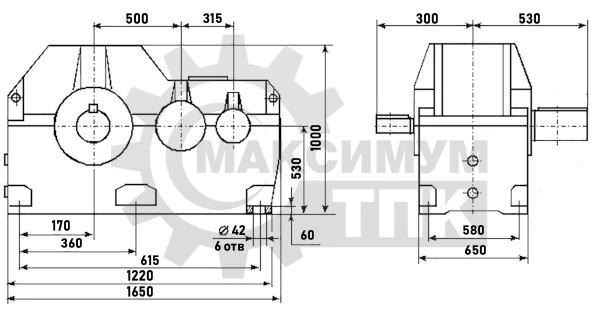

Габаритные и присоединительные размеры редуктора Ц2Н-500

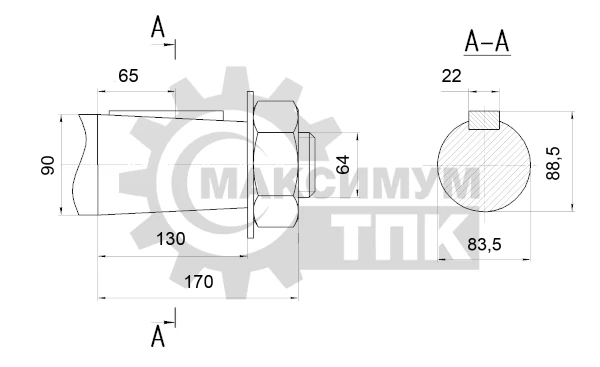

Размеры входного конического вала

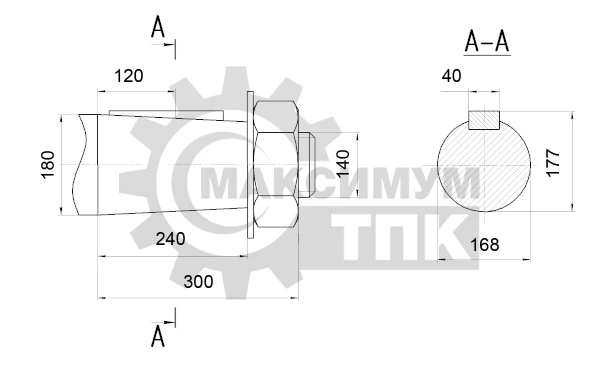

Размеры выходного конического вала

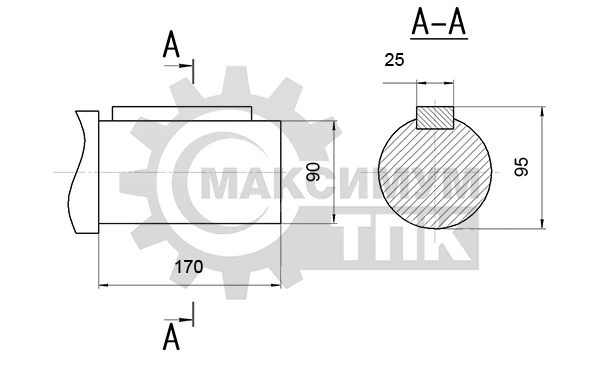

Размеры входного цилиндрического вала

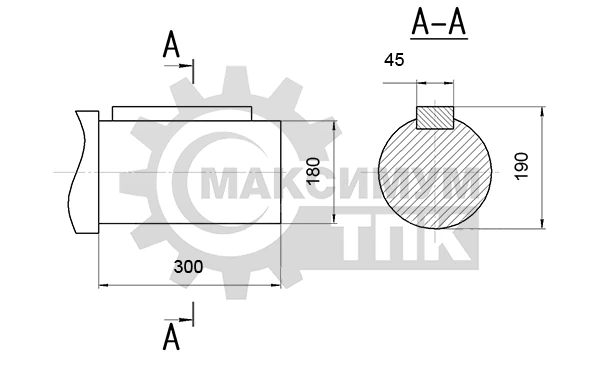

Размеры выходного цилиндрического вала
Преимущества редуктора Ц2Н-500
- Высокая прочность: литой чугунный корпус;
- Зацепление Новикова: повышенная износостойкость и сниженный уровень шума;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 95%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для конвейеров, дробилок, рольгангов;
Области применения
- Конвейерные системы: транспортировка сыпучих материалов;
- Дробильное оборудование: щековые, роторные дробилки;
- Смесительные установки: бетоносмесители, куттеры;
- Линии производства: автоматические рольганги, питатели;
- Подъемное оборудование: лебёдки ЛМ-5, ТЛ-25А;
- Нефтегазовая промышленность: работа в сложных условиях;
- Металлургия: бадьи, литейные машины;
Как заказать редуктор Ц2Н-500?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
Масса, кг
2100
Класс защиты
IP54
Климатический класс
О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат
Температура
от -40°C до +50°C
Номинальный крутящий момент на выходном валу, Нхм
50000
Тип передачи
цилиндрическая
Исполнение редуктора
горизонтальное
Межосевое расстояние, мм
500
Количество ступеней
2
Исполнение
Взрывозащищенное, Общепромышленное
