ТПК «Максимум» предлагает трёхступенчатые цилиндрические редукторы серии 2Ц3-250Н — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, рольгангах, лебёдках и других системах повышенной мощности.
Редуктор 2Ц3-250Н оснащён зацеплением Новикова, что обеспечивает высокую плавность работы, повышенную износостойкость и низкий уровень шума. Масса 600 кг делает его прочным и устойчивым при работе под высокими нагрузками. Идеален для эксплуатации в тяжёлых промышленных условиях и совместим с советским оборудованием.
Что такое редуктор 2Ц3-250Н?
2Ц3-250Н — это цилиндрический трёхступенчатый редуктор горизонтального исполнения с зацеплением Новикова. Разработан для применения в мощных промышленных механизмах, где требуется высокое передаточное число и значительный крутящий момент. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 25 до 160;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова;
- Применение: конвейеры, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Ном. крутящий момент на тихоходном валу, Н·м | 8500 | 8500 | 8500 | 8500 | 8500 | 8000 | 8000 | 8000 | 8000 | |
| Ном. частота вращ. быстроходного вала, об/мин | 1500 | |||||||||
| Макс. радиальная нагрузка, Н | На быстроходном валу | 1000 | 1000 | 1000 | 1000 | 950 | 800 | 750 | 670 | 600 |
| На тихоходном валу | 23000 | 23000 | 23000 | 23000 | 23000 | 22000 | 22000 | 22000 | 22000 | |
| Масса, кг | 600 | |||||||||
| Объем масла, л | 35 | |||||||||
Примечание:
- Редуктор 2Ц3-250Н с передаточным числом 160,0 и полым тихоходным валом — не изготавливается.
Характеристики редуктора 2Ц3-250Н
- Тип передачи: цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 250 мм;
- Зацепление: Новикова;
- Передаточные отношения: от 25 до 160;
- Номинальный крутящий момент, Н·м: до 8500 (при i = 25–63, 1500 об/мин);
- Исполнение: горизонтальное;
- Масса, кг: 600;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: 2Ц3–250Н–25–12–КЦ–У3
- 2Ц3 — тип редуктора (цилиндрический, трёхступенчатый);
- 250 — межосевое расстояние второй ступени, мм;
- Н — зацепление Новикова;
- 25 — передаточное число;
- 12 — вариант сборки;
- КЦ — исполнение с входным коническим и выходным цилиндрическим валом;
- У3 — климатическое исполнение для умеренного климата, категория размещения 3.

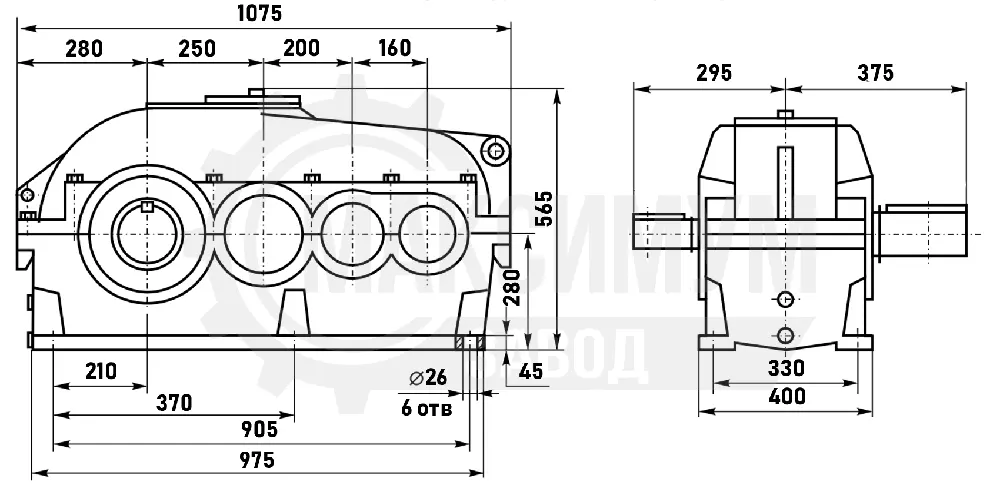

Габаритные и присоединительные размеры редуктора 2Ц3-250Н

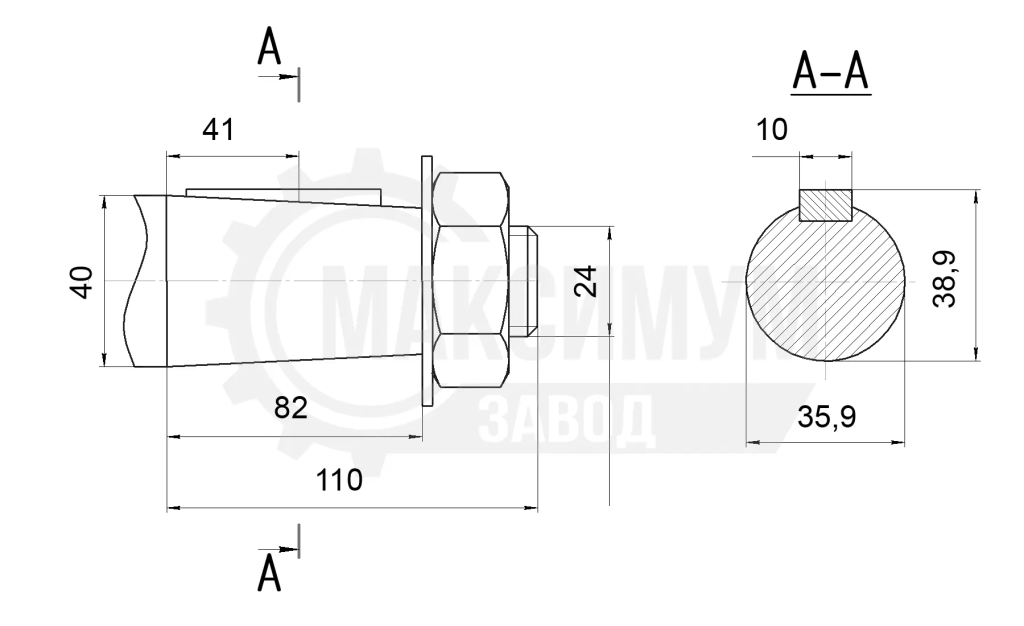

Размеры входного конического вала
Размеры выходного конического вала

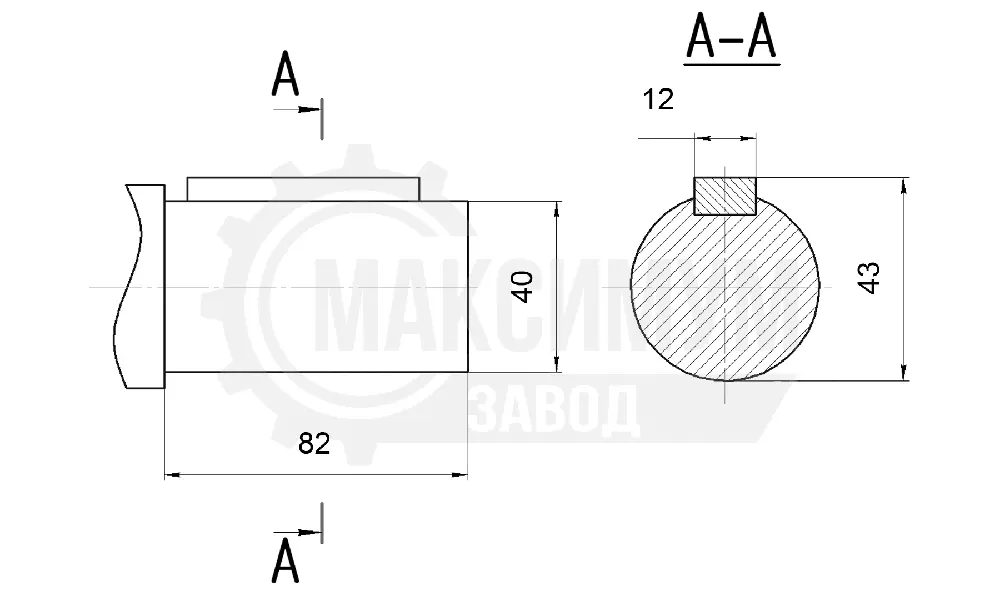

Размеры входного цилиндрического вала
Размеры выходного цилиндрического вала
Преимущества редуктора 2Ц3-250Н
- Высокая прочность: литой чугунный корпус;
- Зацепление Новикова: повышенная износостойкость, сниженный уровень шума;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для конвейеров, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Конвейерные системы: транспортировка сыпучих материалов;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор 2Ц3-250Н?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
