ТПК «Максимум» предлагает двухступенчатые цилиндрические редукторы серии 2Ц2-280Н — надёжные механизмы для снижения скорости вращения и увеличения крутящего момента. Устройства применяются в ленточных конвейерах, рольгангах, лебёдках и других системах высокой мощности.
Редуктор 2Ц2-280Н оснащён зацеплением Новикова, что обеспечивает высокую плавность работы, повышенную износостойкость и низкий уровень шума. Масса 760 кг делает его прочным и устойчивым при работе под экстремальными нагрузками. Идеален для эксплуатации в тяжёлых промышленных условиях и совместим с советским оборудованием.
Что такое редуктор 2Ц2-280Н?
2Ц2-280Н — это цилиндрический двухступенчатый редуктор горизонтального исполнения с зацеплением Новикова. Разработан для применения в промышленных механизмах высокой мощности. Обеспечивает:
- Высокий КПД: до 98%, минимальные потери мощности;
- Передаточное число: от 6,3 до 31,5;
- Прочную конструкцию: литой чугунный корпус;
- Износостойкость: шестерни с зацеплением Новикова;
- Применение: конвейеры, рольганги, лебёдки;
- Соответствие стандартам: производство по техническим условиям (ТУ);
Основные технические характеристики
| Параметр | 6,3 | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | |
|---|---|---|---|---|---|---|---|---|---|
| Ном. крутящий момент на тихоходном валу, Н·м | 9500 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | |
| Ном. частота вращ. быстроходного вала, об/мин | 1500 | ||||||||
| Макс. радиальная нагрузка, Н | На быстроходном валу | 4750 | 4200 | 3900 | 3500 | 3100 | 2800 | 2500 | 2200 |
| На тихоходном валу | 24000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | |
| Масса, кг | 760 | ||||||||
| Объем масла, л | 40,1 | ||||||||
Примечание:
- Редуктор 2Ц2-280Н с передаточными числами 20,0, 25,0 и 31,5 и полым тихоходным валом — не изготавливается.
Характеристики редуктора 2Ц2-280Н
- Тип передачи: цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 280 мм;
- Зацепление: Новикова;
- Передаточные отношения: от 6,3 до 31,5;
- Номинальный крутящий момент, Н·м: до 10 000 (при i = 8–31,5, 1500 об/мин);
- Исполнение: горизонтальное;
- Масса, кг: 760;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150;
- Температурный режим: от -40°C до +50°C;
Как расшифровывается модель?
Пример: 2Ц2–280Н–31,5–11–ЦЦ–У2
- 2Ц2 — тип редуктора (цилиндрический, двухступенчатый);
- 280 — межосевое расстояние второй ступени, мм;
- Н — зацепление Новикова;
- 31,5 — передаточное число;
- 11 — вариант сборки;
- ЦЦ — исполнение с двумя цилиндрическими валами;
- У2 — климатическое исполнение для умеренного климата.

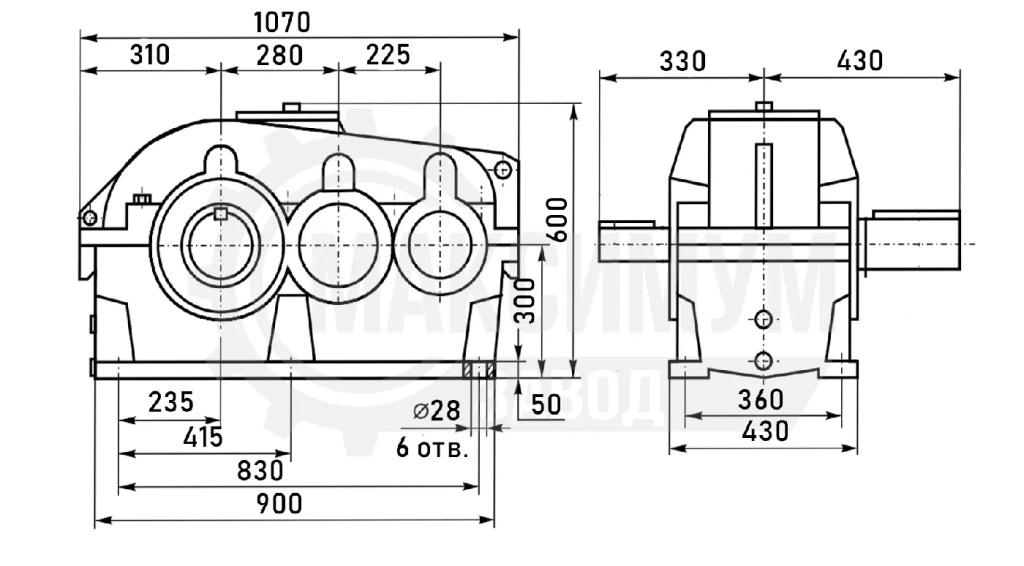

Габаритные и присоединительные размеры редуктора 2Ц2-280Н

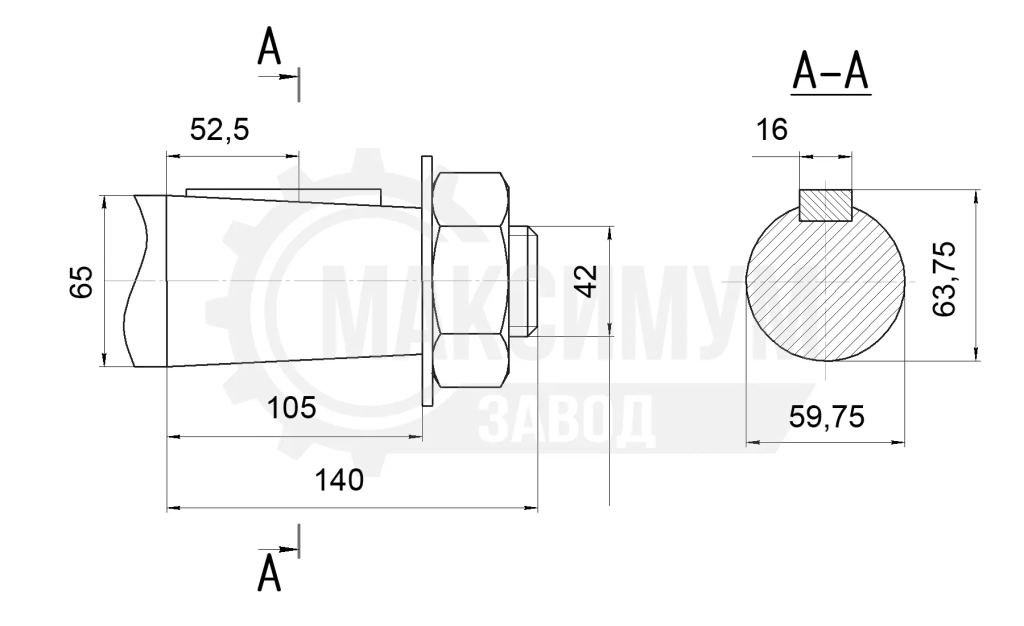

Размеры входного конического вала
Размеры выходного конического вала

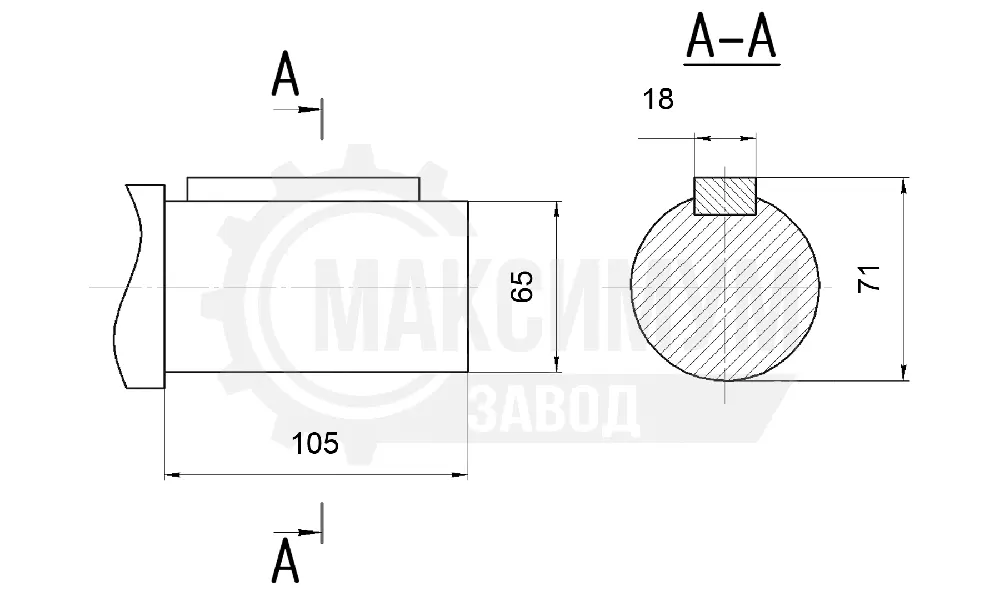

Размеры входного цилиндрического вала
Размеры выходного цилиндрического вала
Преимущества редуктора 2Ц2-280Н
- Высокая прочность: литой чугунный корпус;
- Зацепление Новикова: повышенная износостойкость, сниженный уровень шума;
- Долгий срок службы: усиленные подшипники и защита от коррозии;
- Высокий КПД: до 98%, экономия энергии;
- Соответствие ТУ: сертифицированное качество;
- Универсальное применение: подходит для конвейеров, рольгангов, лебёдок;
- Подходит для старого оборудования: совместим с советскими машинами;
Области применения
- Конвейерные системы: транспортировка сыпучих материалов;
- Рольганги: автоматические линии перемещения грузов;
- Лебёдки: тяговые и подъёмные механизмы;
- Неагрессивная среда: производственные помещения без ударных нагрузок.
Как заказать редуктор 2Ц2-280Н?
Для подбора подходящей модели, расчёта передаточного числа и оформления заказа свяжитесь с нашими специалистами. Мы предоставим чертежи, техническую документацию, сертификаты и организуем доставку по России и СНГ.
