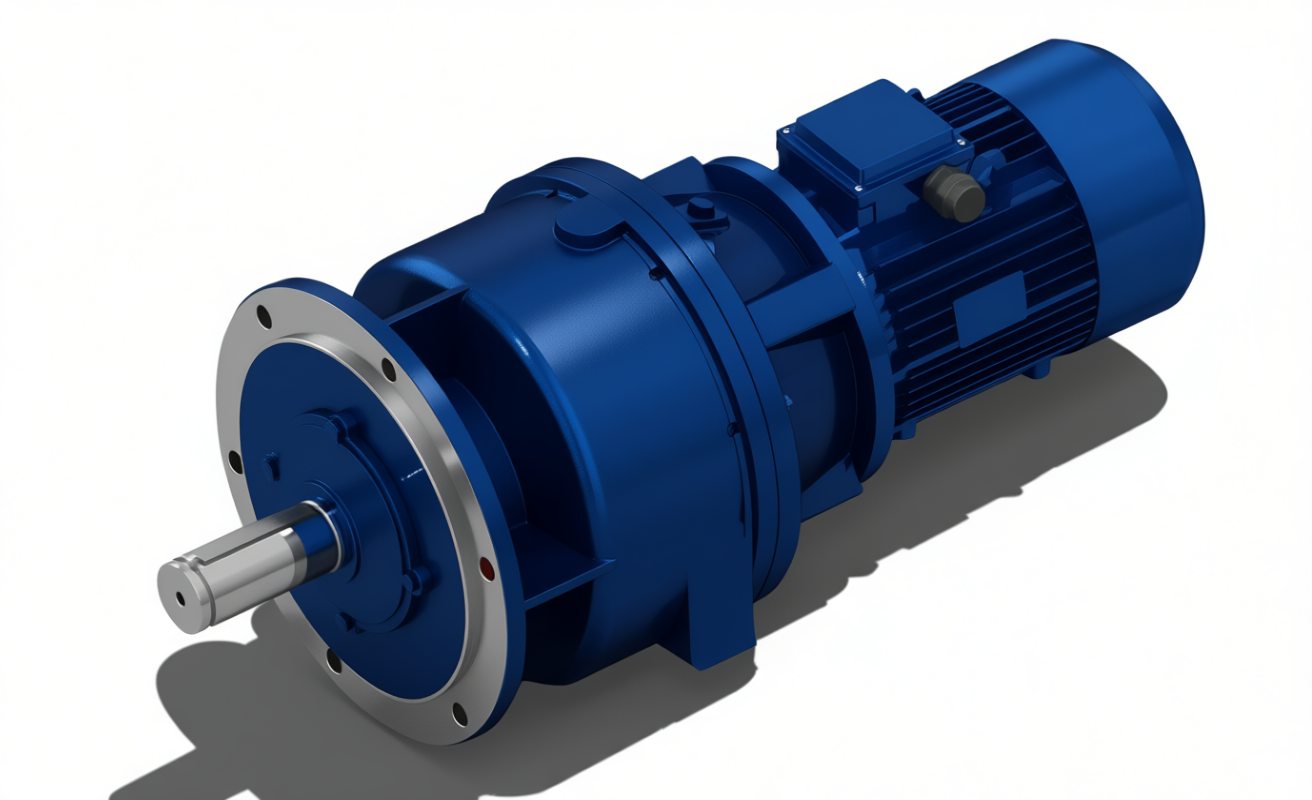

Мотор-редуктор планетарный МПО-2М-10

МПО-2М-10 — компактный планетарный мотор-редуктор общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента. Идеально подходит для приводов перемешивающих устройств в химической, медицинской и микробиологической отраслях.

Подробности

Характеристики

Масса, кг

—

102

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Исполнение

—

Взрывозащищенное, Общепромышленное

Что такое мотор-редуктор МПО-2М-10?

МПО-2М-10 — это компактный планетарный мотор-редуктор, объединяющий электродвигатель и редуктор в одном корпусе. Он предназначен для передачи крутящего момента и снижения частоты вращения в механизмах, требующих высокой надёжности и длительной работы.

Применяется в приводах перемешивающих устройств в химической, медицинской, микробиологической и других отраслях промышленности, а также в механизмах общего назначения.

Технические характеристики

Модель	Передаточное число	Частота вращения выходного вала, об/мин	Крутящий момент на выходном валу, Н·м	Макс. допуст. момент, Н·м	Тип электродвигателя	Мощность, кВт	Масса, кг
МПО-2М-10-23,1-3,0/63	23,1	63	440	600	АИР100S4	3,0	102
МПО-2М-10-28,2-3,0/50	28,2	50	550	600	АИР100S4	3,0	86
МПО-2М-10-28,2-1,5/50	28,2	50	275	600	АИР80В4	1,5	81
МПО-2М-10-28,2-0,75/50	28,2	50	140	600	АИР71В4	0,75	86
МПО-2М-10-45,5-1,5/31,5	45,5	31,5	440	600	АИР80В4	1,5	88
МПО-2М-10-45,5-0,75/31,5	45,5	31,5	220	600	АИР71В4	0,75	86
МПО-2М-10-66,5-1,5/20	66,5	20	695	600	АИР80В4	1,5	81
МПО-2М-10-66,5-0,75/20	66,5	20	345	600	АИР71В4	0,75	81
МПО-2М-10-81,6-0,75/16	81,6	16	435	600	АИР71В4	0,75	71
МПО-2М-10-208-0,37/6,3	208	6,3	545	600	АИР63В4	0,37	71
МПО-2М-10-2190-0,37/0,63	2190	0,63	5440	600	АИР63В4	0,37	71

Ограничения по нагрузке

Максимально допустимый крутящий момент на выходном валу: 600 Н·м
Максимально допускаемая радиальная консольная нагрузка на выходном валу: 3,0 кН

Как расшифровывается модель?

Пример: МПО2М-10-23,1-3,0/63-АИР100S4-У3

МПО2М — тип мотор-редуктора;
10 — условный диаметр водила, см;
23,1 — фактическое передаточное значение редукторной части;
3,0 — мощность двигателя, кВт;
63 — частота вращения выходного вала (номинальная), об/мин;
АИР100S4 — тип двигателя;
У — климатическое исполнение;
3 — категория размещения.

Конструктивное исполнение по способу монтажа

Обозначение	Описание
В	Вертикальное с опорным фланцем, выходным валом вниз
ВК	Вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой
Ф	Горизонтальное с опорным фланцем
Щ	Горизонтальное на опорных лапах

Условия применения

Режим работы: S1 (длительный) по ГОСТ 183-74, продолжительность работы — до 24 часов в сутки;
Нагрузка: постоянная или переменная в пределах номинального крутящего момента, одного направления или реверсивная;
Направление вращения: выходного вала — в любую сторону;
Внешняя среда: неагрессивная, невзрывоопасная, запылённость воздуха — не более 10 мг/м³;;
Высота над уровнем моря: до 1000 м. При большей высоте — по согласованию с производителем;
Питание: сеть переменного тока 50 Гц, 380 В. По согласованию возможны другие напряжения.

Климатические исполнения и категории размещения по ГОСТ 15150-69

Обозначение	Климатическое исполнение	Категория размещения	Условия эксплуатации
У	Умеренный	3	В закрытых помещениях с естественной вентиляцией
Т	Тропический	3	В закрытых помещениях с естественной вентиляцией

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Стандартная степень защиты электрооборудования — IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Степень защиты	Защита от твёрдых тел	Защита от воды	Область применения
IP43	Защита от частиц >1 мм	Защита от косого дождя	Помещения с низкой запылённостью
IP54	Частичная защита от пыли	Защита от брызг с любого направления	Улица, цеха, склады — стандартное исполнение
IP55	Частичная защита от пыли	Защита от струй воды	Мойка, влажные цеха
IP65	Полная защита от пыли	Защита от водяных струй	Пищевое производство, химия
IP66	Полная защита от пыли	Защита от сильных водяных струй	Мойка под давлением
IP67	Полная защита от пыли	Временное погружение до 1 м	Специальные условия
IP68	Полная защита от пыли	Длительное погружение (по заказу)	Подводное оборудование

Дополнительные опции

По индивидуальному заказу мотор-редуктор может быть укомплектован:

Взрывозащищённым электродвигателем — для работы в опасных зонах (II 2G Ex d IIB T4/T5);
Преобразователем частоты — для плавного пуска и регулировки скорости;
Счётчиком моточасов — для контроля ресурса оборудования;
Антикоррозийным покрытием — для эксплуатации в агрессивных средах;
Системой торможения с резервным аккумулятором — для безопасности при отключении питания;
Дополнительным обогревом — для работы при низких температурах;
Сигнальной лампой — для визуальной индикации работы.

Преимущества мотор-редуктора МПО-2М-10

Российское производство: контроль качества на всех этапах;
Высокая надёжность: прочная планетарная передача, износостойкие детали;
Долговечность: рассчитан на длительную непрерывную работу;
Компактность: удобная конструкция для установки в ограниченном пространстве;
Соответствие стандартам: ГОСТ 15150-69, ГОСТ 183-74;
Гибкость подбора: различные исполнения, мощности и передаточные числа;
Поддержка и сервис: гарантия, техническая консультация, запчасти.

Как заказать мотор-редуктор МПО-2М-10?

Если вам нужен планетарный мотор-редуктор МПО-2М-10 — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить исполнение и организуем доставку по России.

Для заказа можете связатся по номерам телефонов или написать на почту

Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)

Email:
zakaz@tpk36.ru
