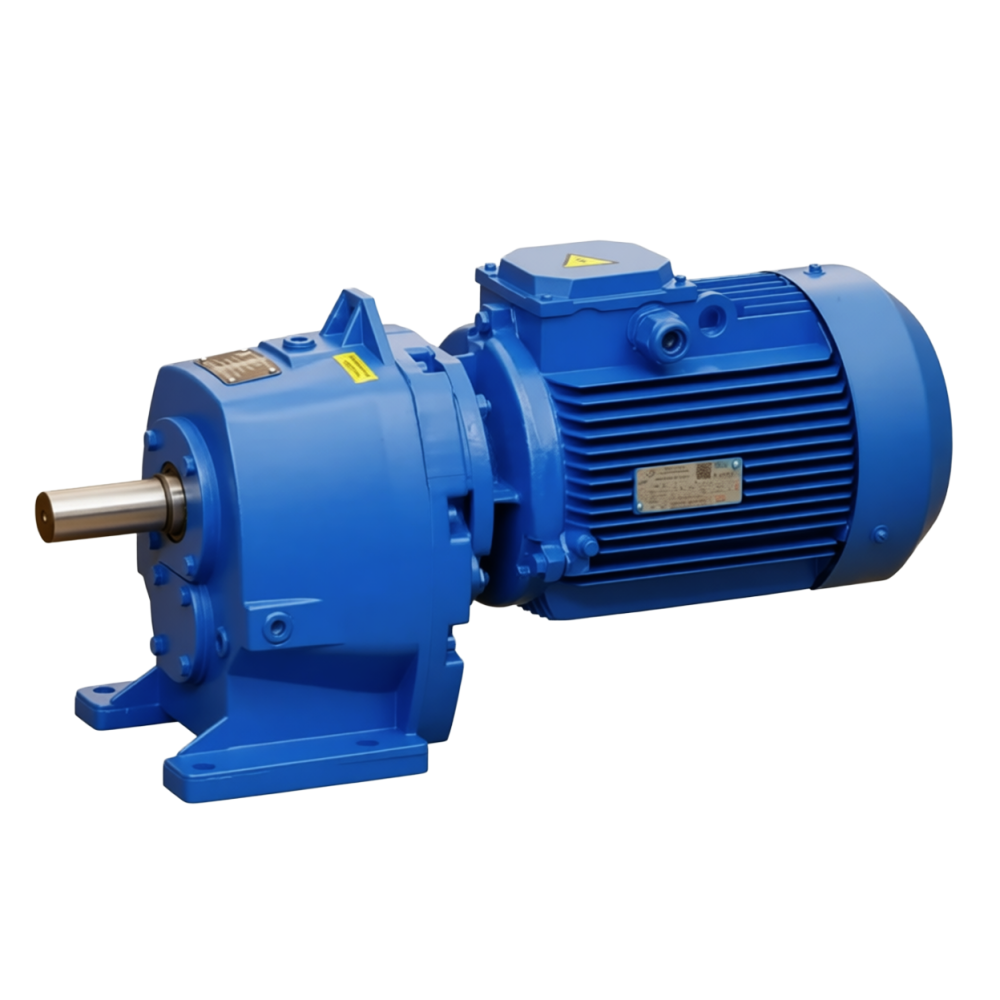

Мотор-редуктор цилиндрический двухступенчатый 4МЦ2С-160

Мотор-редуктор 4МЦ2С-160 — мощный двухступенчатый цилиндрический соосный привод общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента в механизмах с высокой нагрузкой. Идеален для установки в конвейерах, дробилках, шаровых мельницах и другом тяжелом оборудовании.

Подробности

Характеристики

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Исполнение

—

Взрывозащищенное, Общепромышленное

Что такое мотор-редуктор 4МЦ2С-160?

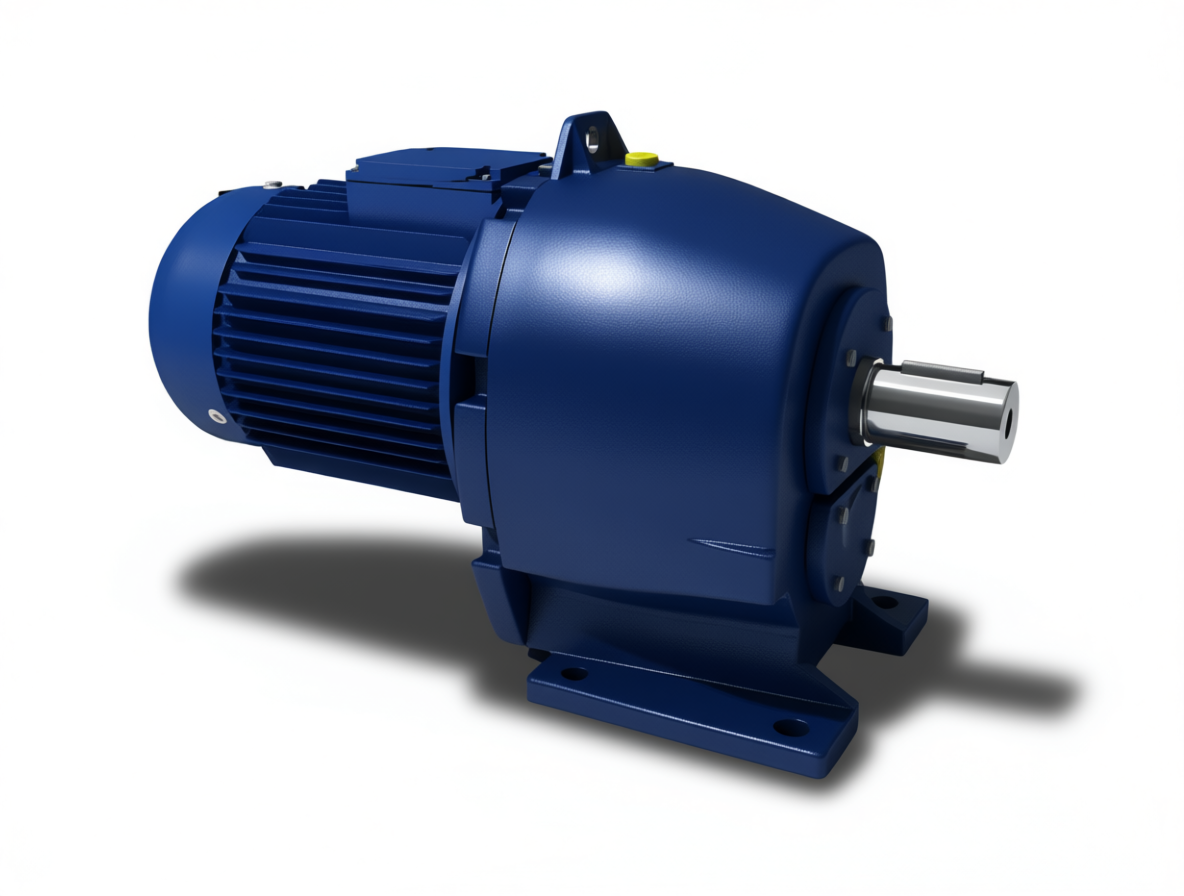

4МЦ2С-160 — это двухступенчатый цилиндрический соосный мотор-редуктор с межосевым расстоянием 160 мм. Электродвигатель присоединяется непосредственно к редуктору, образуя единый блок. Такая конструкция обеспечивает высокий КПД, компактность и простоту монтажа.

Применяется в приводах конвейеров, дробилок, шаровых мельниц, рольгангов, станков и другого тяжелого промышленного оборудования.

Технические характеристики

Частота вращения выходного вала, об/мин	Крутящий момент на тихоходном валу, Н·м	Радиальная нагрузка на валу, Н	Масса, кг (на лапах)	Тип электродвигателя	Мощность, кВт	КПД, %
28	2518	12540	388	160S8	7,5	84
31,5	2200	11730	388	160S8	7,5	84
35,5	2850	13350	418	160M8	11,0	84
40	2692	12970	418	160M8	11,0	84
45	2279	11930	388	160S6	11,0	85
45	3108	13940	418	160M6	15,0	86
50	2760	13130	418	160M6	15,0	86
50	2024	11250	388	160S6	11,0	85
56	2518	12550	393	160S4	15,0	87
56	3105	13930	408	160M4	18,5	88
63	2715	13030	408	160M4	18,5	88
63	2200	11730	393	160S4	15,0	87
71	2400	12200	408	160M4	18,5	87
71	2850	13350	433	180S4	22,0	87
80	2684	12950	433	180S4	22,0	87
80	2257	11880	408	160M4	18,5	87
90	1962	11070	408	160M4	18,5	87
90	2333	12070	433	180S4	22,0	87
100	2050	11320	433	180S4	22,0	87
100	2776	13170	453	180M4	30,0	89
112	2480	12400	453	180M4	30,0	89
112	1830	10700	433	180S4	22,0	87
125	2190	11700	453	180M4	30,0	89
125	2700	12990	512	200M4	37,0	89
140	2400	12250	512	200M4	37,0	89
140	1946	11030	453	180M4	30,0	89
160	2136	11560	512	200M4	37,0	89
160	2599	12750	535	200L4	45,0	89
180	2366	12160	535	200L4	45,0	89
180	1945	11030	512	200M4	37,0	89
200	2105	11470	535	200L4	45,0	89
200	1714	10350	487	200M2	37,0	89
224	1879	10840	507	200L2	45,0	89
250	1710	10340	507	200L2	45,0	89
280	1475	9600	507	200L2	45,0	89
315	1307	9040	507	200L2	45,0	89
355	1195	8640	507	200L2	45,0	89
400	1063	8150	507	200L2	45,0	89

Примечания:

Фактическая частота вращения выходного вала отличается от номинальной не более чем на 10%;
Номинальная радиальная нагрузка приложена в середине посадочной поверхности вала;
Максимально допустимая радиальная нагрузка — до 20% от указанной при длительной работе.

Пример условного обозначения

4МЦ2С-160-56-18,5-G110-Ц-У3-380В, где:

4МЦ2С — тип мотор-редуктора;
160 — межосевое расстояние, мм;
56 — номинальная частота вращения выходного вала, об/мин;
18,5 — мощность комплектующего электродвигателя, кВт;
G110 — конструктивное исполнение по способу монтажа;
Ц — вариант исполнения выходного вала;
У3 — климатическое исполнение;
380В — номинальное напряжение сети переменного тока.

Конструктивное исполнение по способу монтажа

Мотор-редукторы 4МЦ2С-160 изготавливаются в следующих исполнениях:

G110 — горизонтальное исполнение на лапах;
G120 — горизонтальное исполнение на лапах с увеличенным расстоянием между лапами;
G150 — горизонтальное исполнение на лапах с увеличенной высотой центра вращения;
G160 — горизонтальное исполнение на лапах с увеличенными габаритами;
G310 — фланцевое исполнение (крепление через фланец к приводному механизму);
G320 — фланцевое исполнение с увеличенным фланцем;
G350 — фланцевое исполнение с увеличенным расстоянием между крепёжными отверстиями;
G360 — фланцевое исполнение с усиленной конструкцией фланца.

Условия применения

Режим работы: S1 (длительный), продолжительность работы — 8–24 часа в сутки;
Направление вращения: выходного вала — в любую сторону;
Питание: сеть переменного тока 50 Гц, 380 В (по согласованию — 60 Гц);
Внешняя среда: неагрессивная, невзрывоопасная, запылённость воздуха — не более 10 мг/м³;;
Высота над уровнем моря: до 1000 м;
Климатическое исполнение: У, Т2 по ГОСТ 15150-69;
Температурный диапазон: от –40 °C до +40 °C (У), от –10 °C до +45 °C (Т2).

Климатические исполнения и категории размещения по ГОСТ 15150-69

Обозначение	Климатическое исполнение	Категория размещения	Условия эксплуатации
У	Умеренный	3	В закрытых помещениях с естественной вентиляцией
Т2	Тропический	2	Под навесом или в помещениях

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Стандартная степень защиты электрооборудования — IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Степень защиты	Защита от твёрдых тел	Защита от воды	Область применения
IP43	Защита от частиц >1 мм	Защита от косого дождя	Помещения с низкой запылённостью
IP54	Частичная защита от пыли	Защита от брызг с любого направления	Улица, цеха, склады — стандартное исполнение
IP55	Частичная защита от пыли	Защита от струй воды	Мойка, влажные цеха
IP65	Полная защита от пыли	Защита от водяных струй	Пищевое производство, химия
IP66	Полная защита от пыли	Защита от сильных водяных струй	Мойка под давлением
IP67	Полная защита от пыли	Временное погружение до 1 м	Специальные условия
IP68	Полная защита от пыли	Длительное погружение (по заказу)	Подводное оборудование

Преимущества мотор-редуктора 4МЦ2С-160

Российское производство: контроль качества на всех этапах;
Высокий КПД: до 89%, минимальные потери мощности;
Долговечность: закалённые шестерни, прочный литой корпус;
Компактность: соосная конструкция, экономия места;
Гибкость подбора: различные исполнения, двигатели и передаточные числа;
Соответствие стандартам: ГОСТ 15150-69, ГОСТ 14254-2015;
Поддержка и сервис: гарантия, запчасти, техническая консультация.

Как заказать мотор-редуктор 4МЦ2С-160?

Если вам нужен цилиндрический мотор-редуктор 4МЦ2С-160 — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить исполнение и организуем доставку по России.

Для заказа можете связатся по номерам телефонов или написать на почту

Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)

Email:
zakaz@tpk36.ru
