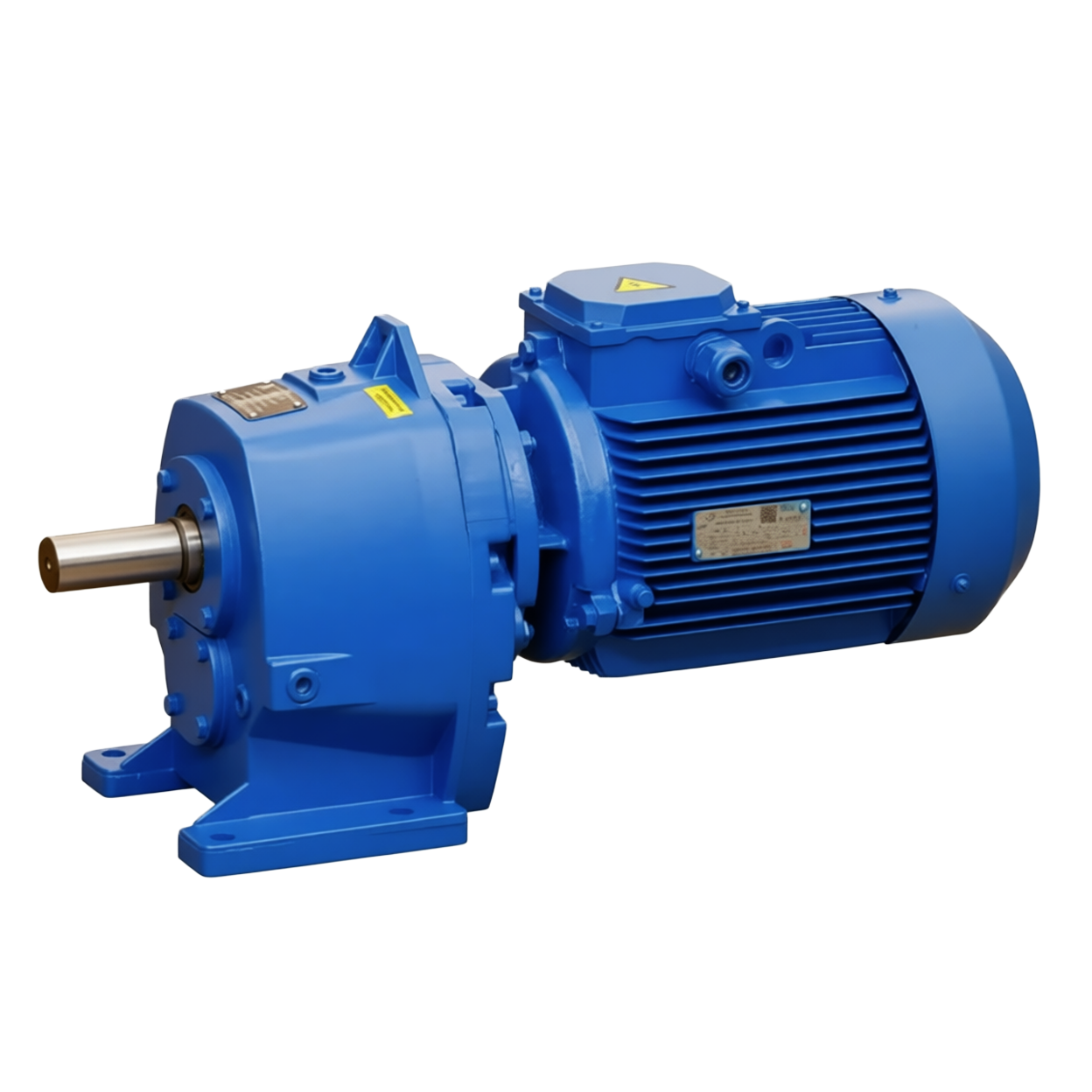

Мотор-редуктор цилиндрический двухступенчатый 4МЦ2С-80

Мотор-редуктор 4МЦ2С-80 — надёжный двухступенчатый цилиндрический соосный привод общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента в механизмах с умеренной нагрузкой. Идеален для установки в конвейерах, дозаторах и автоматизированных линиях.

Подробности

Характеристики

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Исполнение

—

Взрывозащищенное, Общепромышленное

Что такое мотор-редуктор 4МЦ2С-80?

4МЦ2С-80 — это двухступенчатый цилиндрический соосный мотор-редуктор с межосевым расстоянием 80 мм. Электродвигатель присоединяется непосредственно к редуктору, образуя единый блок. Такая конструкция обеспечивает высокий КПД, компактность и простоту монтажа.

Применяется в приводах конвейеров, дозаторов, шнеков, рольгангов, автоматизированных линий и другого оборудования, где требуется высокая надёжность и компактность.

Технические характеристики

Частота вращения выходного вала, об/мин	Крутящий момент на тихоходном валу, Н·м	Радиальная нагрузка на валу, Н	Масса, кг (на лапах)	Тип электродвигателя	Мощность, кВт	КПД, %
31,5	220	3700	30	80A6	0,75	68
31,5	325	4500	32	80B6	1,1	71
35,5	292	4300	32	80B6	1,1	71
40	252	4000	32	80B6	1,1	71
45	230	3800	32	80B6	1,1	71
50	210	3600	31	80A4	1,1	72
50	280	4200	32	80B4	1,5	75
50	408	5000	48	100L6	2,2	78
56	242	3900	32	80B4	1,5	75
56	366	4800	36	90L4	2,2	78
56	366	4800	48	100L6	2,2	78
63	210	3600	32	80B4	1,5	75
63	308	4400	48	100L6	2,2	78
71	190	3400	32	80B4	1,5	75
71	303	4300	36	90L4	2,2	78
71	303	4300	48	100L6	2,2	78
71	393	5000	42	100S4	3,0	79
80	250	4000	36	90L4	2,2	78
80	250	4000	48	100L6	2,2	78
80	340	4600	42	100S4	3,0	79
90	228	3800	36	90L4	2,2	78
90	228	3800	48	100L6	2,2	78
90	310	4200	42	100S4	3,0	79
100	210	3600	36	90L4	2,2	78
100	210	3600	48	100L6	2,2	78
100	280	4200	42	100S4	3,0	79
112	185	3400	36	90L4	2,2	78
112	250	4000	42	100S4	3,0	79
112	332	4600	47	100L4	4,0	82
125	230	3800	42	100S4	3,0	79
125	307	4400	47	100L4	4,0	82
140	256	4000	47	100L4	4,0	82
140	302	4800	51	100L2	5,5	85
160	225	3800	44	100S2	4,0	84
160	310	4400	51	100L2	5,5	85
180	200	3500	47	100L4	4,0	82
180	200	3500	44	100S2	4,0	84
180	280	4200	51	100L2	5,5	85
200	186	3400	44	100S2	4,0	84
200	256	4000	51	100L2	5,5	85
224	165	3300	44	100S2	4,0	84
224	227	3800	51	100L2	5,5	85
250	153	3100	44	100S2	4,0	84
250	210	3600	51	100L2	5,5	85
280	127	2800	44	100S2	4,0	84
280	175	3300	51	100L2	5,5	85
315	123	2800	44	100S2	4,0	84
315	169	3300	51	100L2	5,5	85
355	98	2400	44	100S2	4,0	84
355	135	2900	51	100L2	5,5	85
400	95	2400	44	100S2	4,0	84
400	130	2900	51	100L2	5,5	85

Примечания:

Фактическая частота вращения выходного вала отличается от номинальной не более чем на 10%;
Номинальная радиальная нагрузка приложена в середине посадочной поверхности вала;
Максимально допустимая радиальная нагрузка — до 20% от указанной при длительной работе.

Пример условного обозначения

4МЦ2С-80-71-4,0-G110-Ц-У3-380В, где:

4МЦ2С — тип мотор-редуктора;
80 — межосевое расстояние, мм;
71 — номинальная частота вращения выходного вала, об/мин;
4,0 — мощность комплектующего электродвигателя, кВт;
G110 — конструктивное исполнение по способу монтажа;
Ц — вариант исполнения выходного вала;
У3 — климатическое исполнение;
380В — номинальное напряжение сети переменного тока.

Конструктивное исполнение по способу монтажа

Мотор-редукторы 4МЦ2С-80 изготавливаются в следующих исполнениях:

G110 — горизонтальное исполнение на лапах;
G120 — горизонтальное исполнение на лапах с увеличенным расстоянием между лапами;
G150 — горизонтальное исполнение на лапах с увеличенной высотой центра вращения;
G160 — горизонтальное исполнение на лапах с увеличенными габаритами;
G310 — фланцевое исполнение (крепление через фланец к приводному механизму);
G320 — фланцевое исполнение с увеличенным фланцем;
G350 — фланцевое исполнение с увеличенным расстоянием между крепёжными отверстиями;
G360 — фланцевое исполнение с усиленной конструкцией фланца.

Условия применения

Режим работы: S1 (длительный), продолжительность работы — 8–24 часа в сутки;
Направление вращения: выходного вала — в любую сторону;
Питание: сеть переменного тока 50 Гц, 380 В (по согласованию — 60 Гц);
Внешняя среда: неагрессивная, невзрывоопасная, запылённость воздуха — не более 10 мг/м³;;
Высота над уровнем моря: до 1000 м;
Климатическое исполнение: У, Т2 по ГОСТ 15150-69;
Температурный диапазон: от –40 °C до +40 °C (У), от –10 °C до +45 °C (Т2).

Климатические исполнения и категории размещения по ГОСТ 15150-69

Обозначение	Климатическое исполнение	Категория размещения	Условия эксплуатации
У	Умеренный	3	В закрытых помещениях с естественной вентиляцией
Т2	Тропический	2	Под навесом или в помещениях

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Стандартная степень защиты электрооборудования — IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Степень защиты	Защита от твёрдых тел	Защита от воды	Область применения
IP43	Защита от частиц >1 мм	Защита от косого дождя	Помещения с низкой запылённостью
IP54	Частичная защита от пыли	Защита от брызг с любого направления	Улица, цеха, склады — стандартное исполнение
IP55	Частичная защита от пыли	Защита от струй воды	Мойка, влажные цеха
IP65	Полная защита от пыли	Защита от водяных струй	Пищевое производство, химия
IP66	Полная защита от пыли	Защита от сильных водяных струй	Мойка под давлением
IP67	Полная защита от пыли	Временное погружение до 1 м	Специальные условия
IP68	Полная защита от пыли	Длительное погружение (по заказу)	Подводное оборудование

Преимущества мотор-редуктора 4МЦ2С-80

Российское производство: контроль качества на всех этапах;
Высокий КПД: до 85%, минимальные потери мощности;
Долговечность: закалённые шестерни, прочный литой корпус;
Компактность: соосная конструкция, экономия места;
Гибкость подбора: различные исполнения, двигатели и передаточные числа;
Соответствие стандартам: ГОСТ 15150-69, ГОСТ 14254-2015;
Поддержка и сервис: гарантия, запчасти, техническая консультация.

Как заказать мотор-редуктор 4МЦ2С-80?

Если вам нужен цилиндрический мотор-редуктор 4МЦ2С-80 — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить исполнение и организуем доставку по России.
