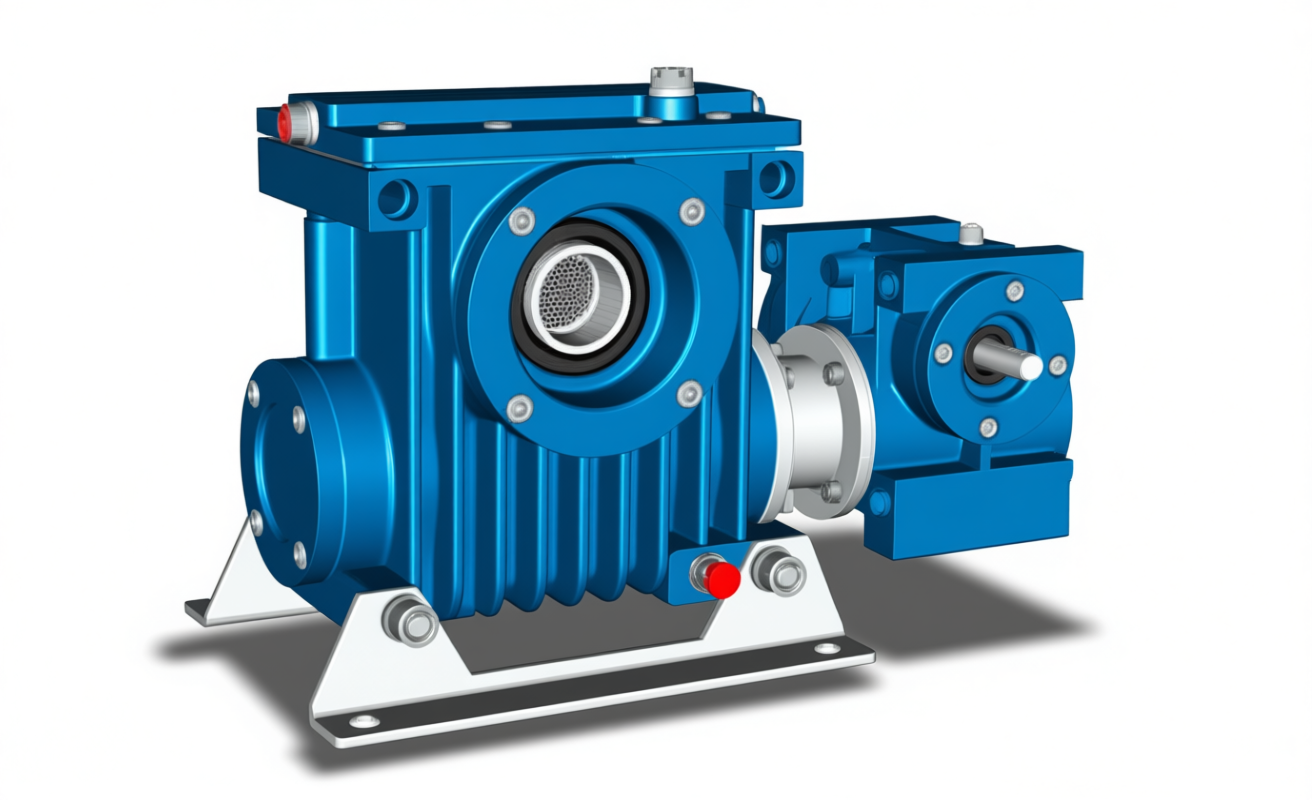

Червячный двухступенчатый редуктор Ч2-80/40

Редуктор серии Ч2-80/40 — мощный и надёжный червячный двухступенчатый редуктор общепромышленного назначения. Предназначен для передачи и преобразования крутящего момента в механизмах с высоким передаточным числом. Обеспечивает плавное снижение частоты вращения при одновременном увеличении крутящего момента. Подходит для однонаправленного и реверсивного вращения валов.

Подробности

Характеристики

Масса, кг

—

18,5

Класс защиты

—

IP54

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Тип передачи

—

червячная

Исполнение редуктора

—

горизонтальное

Межосевое расстояние, мм

—

80/40

Все характеристики

Что такое редуктор Ч2-80/40?

Ч2-80/40 — это двухступенчатый червячный редуктор, представляющий собой сборку из двух спаренных одноступенчатых червячных редукторов серий Ч и 1Ч. Первая ступень имеет межосевое расстояние 80 мм, вторая — 40 мм, что обеспечивает оптимальное сочетание мощности и компактности.

Такая конструкция позволяет достигать очень высоких передаточных чисел — до 6400, что делает редуктор незаменимым в приводах с высокой точностью и низкой скоростью вращения.

Высокое передаточное число: от 100 до 6400;
Компактность: малые габариты при высоком передаточном отношении;
Самоторможение: предотвращает обратное вращение вала;
Универсальное применение: лебёдки, тали, конвейеры, станки;
Режим работы: повторно-кратковременный или длительный;
Производство: Россия;
Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69.

Примечание: редуктор допускает кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·10⁶ в течение всего срока службы редуктора.

Как расшифровывается модель?

Пример: Ч2-80/40-200-22-У2

Ч2 — тип редуктора (червячный двухступенчатый);
80/40 — межосевое расстояние первой и второй ступени, мм;
200 — номинальное передаточное число;
22 — вариант сборки;
У2 — климатическое исполнение и категория размещения.

Конструкция редуктора Ч2-80/40

Редуктор Ч2-80/40 состоит из двух последовательно соединённых одноступенчатых червячных редукторов:

Первая ступень: редуктор с межосевым расстоянием 80 мм (серии Ч-80 или 1Ч-80);
Вторая ступень: редуктор с межосевым расстоянием 40 мм (серии Ч-40 или 1Ч-40);
Соединение: вал первой ступени соединяется с двигателем, выходной вал второй ступени передаёт крутящий момент на исполнительный механизм.

Такая комбинация обеспечивает высокую грузоподъёмность и надёжность при сохранении компактных размеров.

Габаритные и присоединительные размеры

Редуктор Ч2-80/40 имеет стандартные присоединительные размеры, что позволяет легко интегрировать его в различные приводные системы. Все размеры соответствуют техническим условиям и обеспечивают совместимость с электродвигателями и муфтами.

Технические характеристики редуктора Ч2-80/40

Параметр	Значение
Модель	Ч2-80/40
Межосевое расстояние, мм	80 / 40
Номинальный крутящий момент на выходном валу, Н·м	240
Номинальные передаточные числа	100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400
Частота вращения входного вала, об/мин	до 1500
Масса, кг (чугун)	18,5
Масса, кг (алюминий)	12,0
Степень защиты	IP54 (стандарт), IP65, IP66 — по запросу
Климатическое исполнение	У, УХЛ, О, Т
Категория размещения	1, 2, 3, 4
Тип корпуса	чугунный или алюминиевый

Характеристики редуктора Ч2-80/40

Тип передачи: червячная, двухступенчатая;
Межосевое расстояние: 80/40 мм;
Передаточные числа: 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400;
Номинальный крутящий момент, Н·м: 240;
Масса, кг: 18,5 (чугун), 12,0 (алюминий);
Частота вращения входного вала, об/мин: до 1500;
Режим работы: ПВ ≤ 100%;
Направление вращения: однонаправленное или реверсивное;
Стандартная степень защиты: IP54;
Тип смазки: трансмиссионное масло ИГП-32 или Цилиндровое;
Периодичность замены масла: первая замена — через 500 часов, далее — каждые 3000 часов или раз в год;
Корпус: чугунный (высокая прочность) или алюминиевый (облегчённый, коррозионностойкий);
Исполнение: общепромышленное.

Варианты исполнения редуктора Ч2-80/40

Варианты сборки: 11, 12, 13, 16, 18, 21, 22, 23, 26, 27, 28, 31, 32, 33, 36, 37, 38, 71, 72, 73, 76, 77, 78, 81, 82, 83, 86, 87, 88 — определяют положение валов и направление вращения;
Климатическое исполнение: У, УХЛ, О, Т;
Категории размещения: 1, 2, 3, 4;
Концы валов: по индивидуальному заказу;
Степень защиты: IP54 (стандарт), IP65, IP66, IP67, IP68 — по запросу.

Климатические исполнения и категории размещения по ГОСТ 15150-69

Обозначение	Климатическое исполнение	Категория размещения	Условия эксплуатации
У	Умеренный	1	На открытом воздухе
У	Умеренный	2	В закрытых помещениях без обогрева
У	Умеренный	3	В помещениях с естественной вентиляцией
У	Умеренный	4	В отапливаемых помещениях
УХЛ	Умеренно-холодный	1	На открытом воздухе
УХЛ	Умеренно-холодный	2	В закрытых помещениях без обогрева
УХЛ	Умеренно-холодный	3	В помещениях с естественной вентиляцией
УХЛ	Умеренно-холодный	4	В отапливаемых помещениях
О	Все виды климата	1	На открытом воздухе
О	Все виды климата	2	В закрытых помещениях
О	Все виды климата	3	В помещениях с естественной вентиляцией
О	Все виды климата	4	В отапливаемых помещениях
Т	Тропический	1	На открытом воздухе
Т	Тропический	2	В закрытых помещениях
Т	Тропический	3	В помещениях с естественной вентиляцией
Т	Тропический	4	В отапливаемых помещениях

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Редуктор Ч2-80/40 по умолчанию изготавливается со степенью защиты IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Степень защиты	Защита от твёрдых тел	Защита от воды	Область применения
IP43	Защита от частиц >1 мм	Защита от косого дождя	Помещения с низкой запылённостью
IP54	Частичная защита от пыли	Защита от брызг с любого направления	Улица, цеха, склады — стандартное исполнение
IP55	Частичная защита от пыли	Защита от струй воды	Мойка, влажные цеха
IP65	Полная защита от пыли	Защита от водяных струй	Пищевое производство, химия
IP66	Полная защита от пыли	Защита от сильных водяных струй	Мойка под давлением
IP67	Полная защита от пыли	Временное погружение до 1 м	Специальные условия
IP68	Полная защита от пыли	Длительное погружение (по заказу)	Подводное оборудование

Области применения

Редуктор Ч2-80/40 широко используется в различных отраслях промышленности:

Подъемно-транспортное оборудование: лебёдки, тали, конвейеры;
Дробильное и измельчительное оборудование: дробилки, мельницы;
Пищевое и упаковочное оборудование: дозаторы, смесители;
Сельхозтехника: приводы навесного оборудования;
Компрессоры и насосы: приводы средней и высокой мощности;
Специальные машины: рамоподъемные, маневровые, папилотажные лебедки.

Преимущества редуктора Ч2-80/40

Российское производство: контроль качества на всех этапах;
Надежность: прочный чугунный корпус или устойчивый к коррозии алюминиевый корпус;
Гибкость подбора: множество вариантов сборки и исполнения;
Долговечность: регулярная замена масла обеспечивает долгую работу;
Соответствие ГОСТ: сертифицированное качество;
Поддержка и сервис: техническая консультация, гарантия, запчасти.

Как заказать редуктор Ч2-80/40?

Если вам нужен червячный двухступенчатый редуктор Ч2-80/40 — свяжитесь с нашими специалистами. Мы поможем подобрать модель с нужным передаточным числом, вариантом сборки, климатическим исполнением и любой степенью защиты.
