Конические редукторы — передача мощности под углом

Что такое конический редуктор?

Конический редуктор — это механическая передача, в которой вращение передаётся между валами, пересекающимися под углом. Наиболее часто угол составляет 90°, хотя встречаются и другие конфигурации — 45°, 60°, 120°.

Основу передачи составляют конические шестерни (шестерня и колесо), имеющие зубья, нарезанные на поверхности усечённого конуса. При вращении ведущей шестерни вращение передаётся на ведомое колесо, изменяя направление движения.

Конструкция и принцип работы

Ключевые элементы конического редуктора:

• Ведущая шестерня (шестерня) — меньшее по размеру колесо, передающее вращение;
• Ведомое колесо (колесо) — крупное колесо, принимающее вращение;
• Подшипники — обеспечивают точную фиксацию валов и воспринимают осевые и радиальные нагрузки;
• Корпус — герметичный, защищает передачу и удерживает смазку;
• Смазочная система — масло или пластичная смазка для снижения износа.

При вращении ведущего вала коническая шестерня входит в зацепление с колесом, заставляя выходной вал вращаться в перпендикулярной плоскости. Передаточное число зависит от соотношения числа зубьев шестерни и колеса.

Типы конических передач

• Прямозубые — просты в изготовлении, но шумны при высоких оборотах;
• Косозубые — обеспечивают плавное зацепление, меньше шума и вибраций;
• Шевронные — два косозубых колеса в противоположных направлениях, компенсируют осевые нагрузки;
• С круговым зубом (спиральные) — высокая нагрузочная способность, применяются в тяжёлом машиностроении.

Преимущества конических редукторов

1. Изменение направления вращения. Основное преимущество — возможность передачи момента между пересекающимися валами, что невозможно в цилиндрических передачах.
2. Высокая жёсткость и точность. Обеспечивает надёжную передачу момента даже при переменных и ударных нагрузках.
3. Хорошая нагрузочная способность. Способны передавать значительные мощности при компактных габаритах.
4. Низкий люфт. Особенно у шевронных и спиральных передач — важно для систем позиционирования.
5. Долговечность. При правильной смазке и нагрузке ресурс достигает 25 000 часов и более.

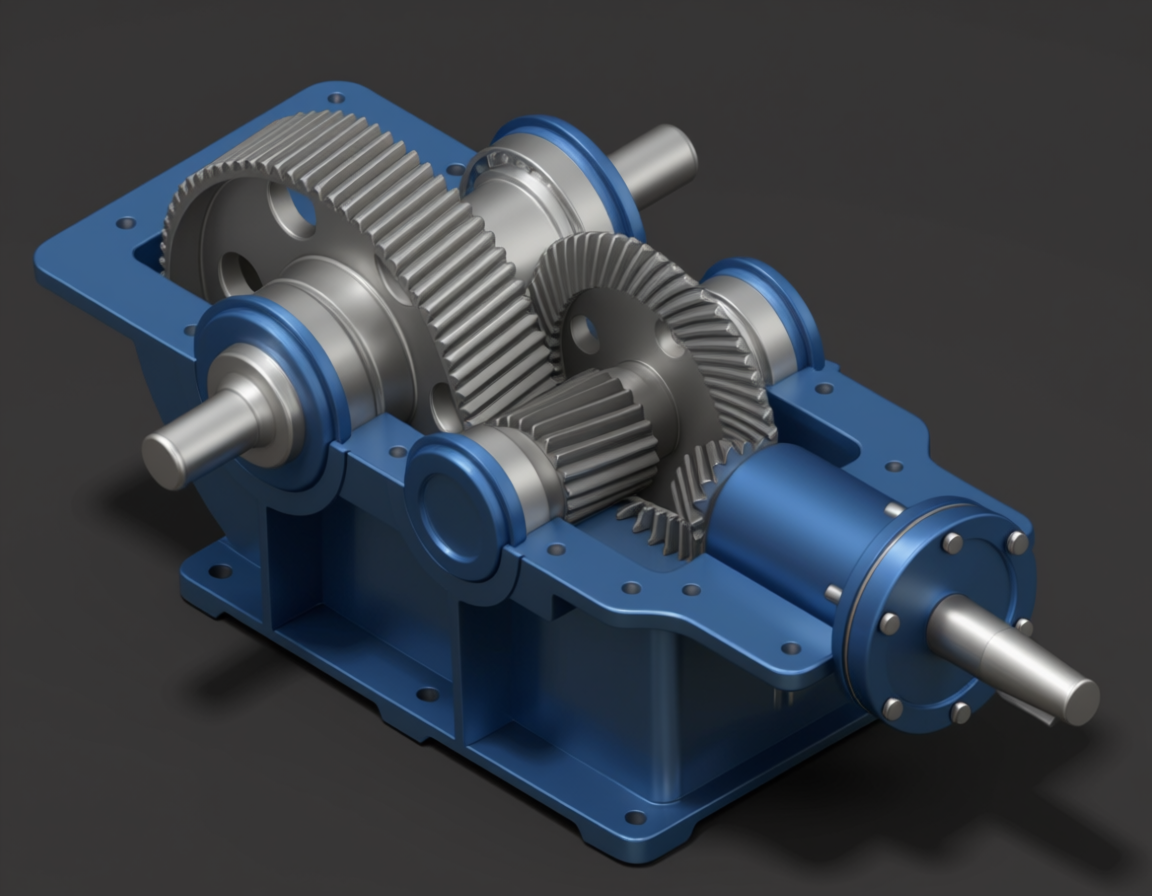

6. Возможность комбинирования. Часто используется как первая ступень в коническо-цилиндрических редукторах.

Недостатки

1. Сложность изготовления. Конические шестерни требуют точной настройки зацепления (регулировка зазоров и пятна контакта), что увеличивает стоимость.
2. Осевые нагрузки. Возникают в подшипниках из-за геометрии зацепления — требует применения упорных или конических подшипников.
3. Повышенный шум у прямозубых моделей. Не подходит для тихих помещений без дополнительной шумоизоляции.
4. Ограниченное передаточное число. Обычно до 1:6 в одной ступени. Для более высоких отношений требуется многоступенчатая конструкция.
5. Чувствительность к перекосу валов. Нарушение соосности приводит к неравномерному износу зубьев и снижению ресурса.

Области применения

Конические редукторы широко используются в механизмах, где требуется изменение направления вращения:

• Приводы станков — фрезерные, токарные, сверлильные;
• Транспортные системы — конвейеры с поворотом;
• Сельхозтехника — мосты, приводы навесного оборудования;
• Энергетика — задвижки, поворотные механизмы;
• Робототехника и автоматика — узлы поворота и направляющие;
• Автомобильная промышленность — главная передача в ведущих мостах.

Конические редукторы в сборе: мотор-редукторы

Часто конические редукторы поставляются в виде мотор-редукторов — с жёстко подключённым электродвигателем. Такие блоки обеспечивают компактность, точную центровку и простоту монтажа. Расположение двигателя может быть вертикальным или горизонтальным — в зависимости от условий установки.

Рекомендации по эксплуатации

• Проводите регулярную проверку уровня и качества смазки;
• Контролируйте температуру корпуса — перегрев может указывать на перегрузку или износ;
• Следите за вибрацией — признак неправильной установки или износа подшипников;
• При замене обязательно соблюдайте регулировку зацепления (пятно контакта);
• Используйте только рекомендованное масло с противозадирными присадками.

Вывод

Конический редуктор — это надёжное решение для передачи вращения под углом. Его высокая точность, жёсткость и долговечность делают его незаменимым в станках, транспорте и автоматике.

Хотя он сложнее и дороже цилиндрического, его уникальная способность изменять направление вращения оправдывает использование в узлах, где это критически важно.
