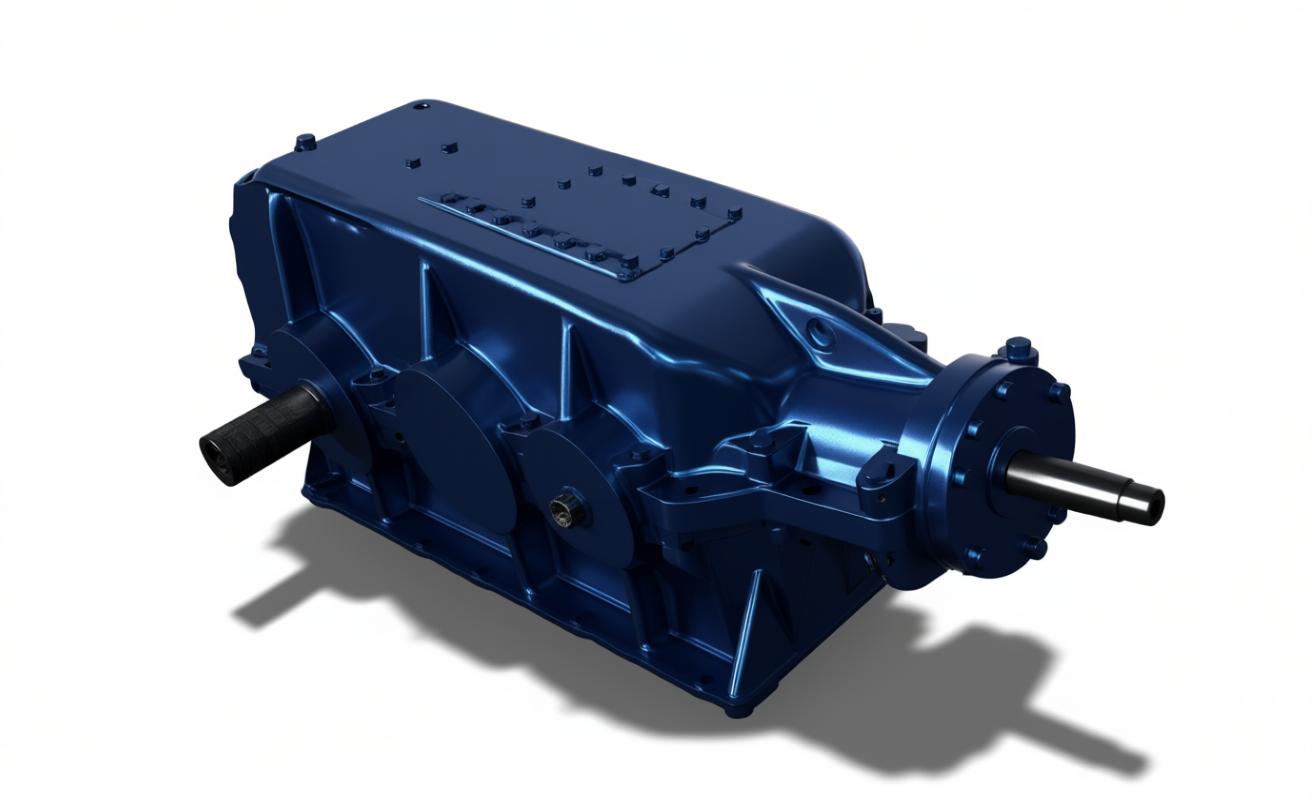

Редуктор серии КЦ2-750 — мощный и надёжный коническо-цилиндрический трехступенчатый редуктор общепромышленного назначения. Предназначен для передачи и преобразования крутящего момента в механизмах с высоким передаточным числом. Обеспечивает плавное снижение частоты вращения при одновременном увеличении крутящего момента. Подходит для однонаправленного и реверсивного вращения валов.
Что такое редуктор КЦ2-750?
КЦ2-750 — это трехступенчатый коническо-цилиндрический редуктор горизонтального исполнения, представляющий собой сборку из трёх последовательно соединённых передач:
- Первая ступень: цилиндрическая косозубая передача — обеспечивает первичное снижение скорости;
- Вторая ступень: коническая передача со спиральным зубом — изменяет направление вращения;
- Третья ступень: цилиндрическая прямозубая передача — обеспечивает окончательное снижение скорости и максимальный крутящий момент.
Такая конструкция позволяет достигать очень высоких передаточных чисел — до 180, что делает редуктор незаменимым в приводах с высокой точностью и низкой скоростью вращения, особенно там, где требуется изменение угла передачи движения.
Как расшифровывается модель?
Пример: КЦ2-750-45-43-Ц-У2
- КЦ2 — тип редуктора (коническо-цилиндрический трехступенчатый);
- 750 — межосевое расстояние второй (конической) ступени, мм;
- 45 — передаточное число;
- 43 — вариант сборки;
- Ц — исполнение выходного вала (цилиндрический конец);
- У2 — климатическое исполнение для умеренного климата, категория размещения 2.
Габаритные и присоединительные размеры
Редуктор КЦ2-750 имеет стандартные присоединительные размеры, что позволяет легко интегрировать его в различные приводные системы. Все размеры соответствуют техническим условиям и обеспечивают совместимость с электродвигателями и муфтами.
Размеры валов
Размеры входного конического вала — по чертежу.
Размеры выходного цилиндрического вала — по чертежу.
Технические характеристики редуктора КЦ2-750
| Параметр | 28,0 | 45,0 | 71,0 | 112,0 | 180,0 | |
|---|---|---|---|---|---|---|
| Номинальное передаточное отношение, i | 28,0 | 45,0 | 71,0 | 112,0 | 180,0 | |
| Номинальный крутящий момент на тихоходном валу, Н·м | при n₁ = 600 об/мин | 5800 | 8450 | 6980 | 6750 | 6750 |
| при n₁ = 750 об/мин | 5300 | 8060 | — | — | — | |
| при n₁ = 1500 об/мин | 5000 | 7750 | 7000 | 6700 | 6700 | |
| Номинальная радиальная нагрузка, Н | быстроходного вала | 1200 | 2000 | 2300 | 2500 | — |
| тихоходного вала | 18000 | 10600 | 15500 | 16000 | 16000 | |
| Масса, кг | 1240 | |||||
| Объем заливаемого масла, л | 70 | |||||
Характеристики редуктора КЦ2-750
- Тип передачи: коническо-цилиндрическая;
- Количество ступеней: 3;
- Межосевое расстояние: 750 мм;
- Передаточные отношения: 28; 45; 71; 112; 180;
- Номинальный крутящий момент, Н·м: до 8450;
- Исполнение: горизонтальное;
- Масса, кг: 1240;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150-69;
- Температурный режим: от -40°C до +50°C;
Особенности конструкции
- Трехступенчатая передача: первая — цилиндрическая, вторая — коническая, третья — цилиндрическая;
- Спиральные и косозубые колеса: обеспечивают плавность хода и низкий уровень шума;
- Горизонтальное расположение: компактная установка в машинах и механизмах;
- Литой корпус: повышенная жесткость и устойчивость к вибрациям;
- Высокая несущая способность: выдерживает радиальную нагрузку до 16000 Н;
- Антикоррозийная обработка: долгий срок службы;
- Российское производство: локальное качество — выгодная стоимость;
- Совместимость: подходит к современным и советским электродвигателям.
Области применения
Редуктор КЦ2-750 широко используется в различных отраслях промышленности:
- Подъемно-транспортное оборудование: лебёдки, тали, конвейеры;
- Дробильное и измельчительное оборудование: дробилки, мельницы;
- Пищевое и упаковочное оборудование: дозаторы, смесители;
- Сельхозтехника: приводы навесного оборудования;
- Компрессоры и насосы: приводы средней и высокой мощности;
- Специальные машины: рамоподъемные, маневровые, папилотажные лебедки.
Преимущества редуктора КЦ2-750
- Российское производство: контроль качества на всех этапах;
- Надежность: прочный чугунный корпус или устойчивый к коррозии алюминиевый корпус;
- Гибкость подбора: множество вариантов сборки и исполнения;
- Долговечность: регулярная замена масла обеспечивает долгую работу;
- Соответствие ГОСТ: сертифицированное качество;
- Поддержка и сервис: техническая консультация, гарантия, запчасти.
Как заказать редуктор КЦ2-750?
Если вам нужен коническо-цилиндрический трехступенчатый редуктор КЦ2-750 — свяжитесь с нашими специалистами. Мы поможем подобрать модель с нужным передаточным числом, вариантом сборки, климатическим исполнением и любой степенью защиты.
Для заказа можете связатся по номерам телефонов или написать на почту
Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
Email:
zakaz@tpk36.ru
