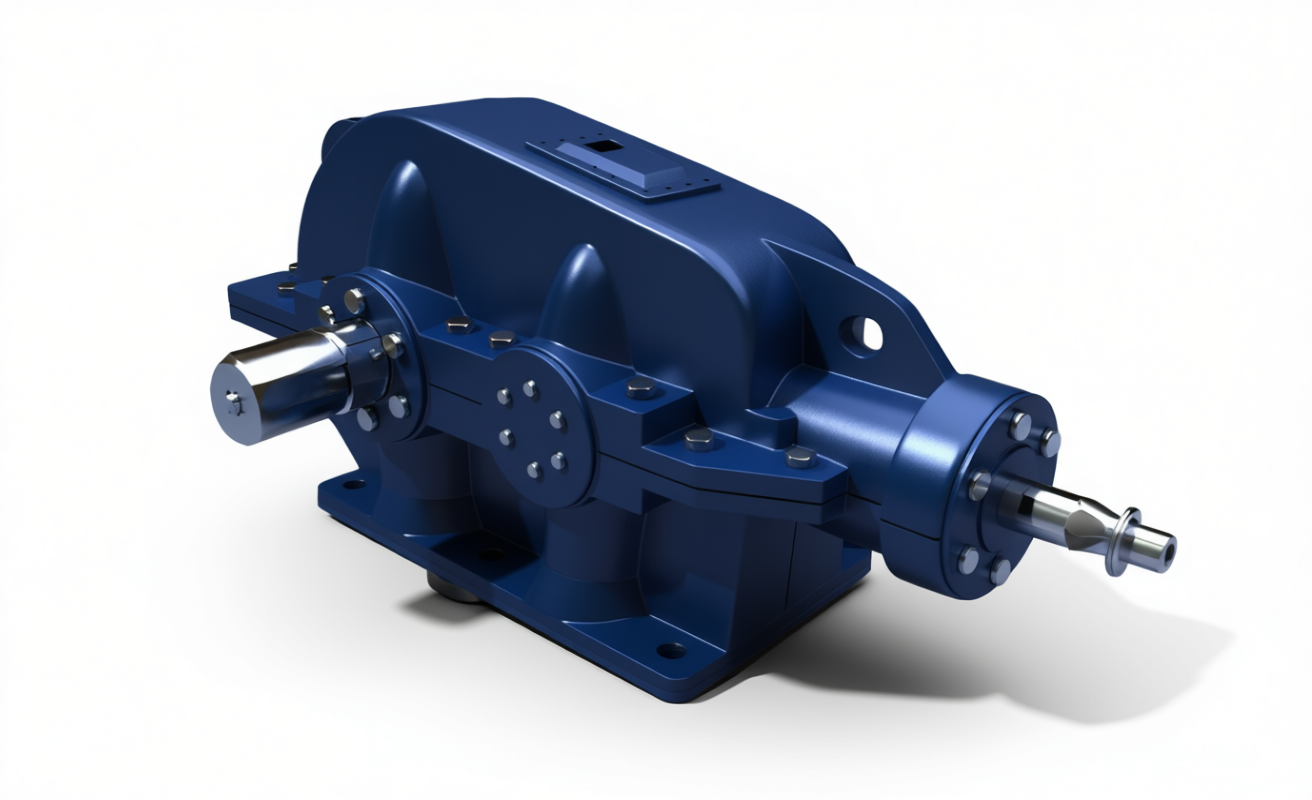

Редуктор серии КЦ1-500 — мощный и надёжный коническо-цилиндрический двухступенчатый редуктор общепромышленного назначения. Предназначен для передачи и преобразования крутящего момента в механизмах с высоким передаточным числом. Обеспечивает плавное снижение частоты вращения при одновременном увеличении крутящего момента. Подходит для однонаправленного и реверсивного вращения валов.
Что такое редуктор КЦ1-500?
КЦ1-500 — это двухступенчатый коническо-цилиндрический редуктор горизонтального исполнения, представляющий собой сборку из двух спаренных одноступенчатых редукторов серий Ч и 1Ч. Первая ступень имеет межосевое расстояние 500 мм, вторая — 40 мм, что обеспечивает оптимальное сочетание мощности и компактности.
Такая конструкция позволяет достигать очень высоких передаточных чисел — до 6400, что делает редуктор незаменимым в приводах с высокой точностью и низкой скоростью вращения.
- Высокое передаточное число: от 6,3 до 28;
- Компактность: малые габариты при высоком передаточном отношении;
- Самоторможение: предотвращает обратное вращение вала;
- Универсальное применение: лебёдки, тали, конвейеры, станки;
- Режим работы: повторно-кратковременный или длительный;
- Производство: Россия;
- Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69.
Как расшифровывается модель?
Пример: КЦ1-500-20-42-У2
- КЦ1 — тип редуктора (коническо-цилиндрический двухступенчатый);
- 500 — межосевое расстояние второй ступени, мм;
- 20 — передаточное число;
- 42 — вариант сборки;
- У2 — климатическое исполнение для умеренного климата, категория размещения 2.
Габаритные и присоединительные размеры
Редуктор КЦ1-500 имеет стандартные присоединительные размеры, что позволяет легко интегрировать его в различные приводные системы. Все размеры соответствуют техническим условиям и обеспечивают совместимость с электродвигателями и муфтами.
Размеры валов
Размеры входного конического вала — по чертежу.
Размеры выходного цилиндрического вала — по чертежу.
Технические характеристики редуктора КЦ1-500
| Параметр | 6,3 | 10,0 | 14,0 | 20,0 | 28,0 | |
|---|---|---|---|---|---|---|
| Номинальное передаточное отношение, i | 6,3 | 10,0 | 14,0 | 20,0 | 28,0 | |
| Номинальный крутящий момент на тихоходном валу, Н·м | 5700 | 9000 | 8250 | 7100 | ||
| Номинальная частота вращения быстроходного вала, об/мин | 1500 | |||||
| Номинальная радиальная консольная нагрузка, Н | быстроходного вала | 8000 | 10000 | 13200 | 15500 | — |
| тихоходного вала | 30000 | 25000 | 28000 | 30000 | ||
| Масса, кг | 1740 | |||||
| Объем заливаемого масла, л | 85 | |||||
Характеристики редуктора КЦ1-500
- Тип передачи: коническо-цилиндрическая;
- Количество ступеней: 2;
- Межосевое расстояние: 500 мм;
- Передаточные отношения: 6,3; 10,0; 14,0; 20,0; 28,0;
- Номинальный крутящий момент, Н·м: до 9000;
- Исполнение: горизонтальное;
- Масса, кг: 1740;
- КПД: до 98%;
- Климатическое исполнение: У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150-69;
- Температурный режим: от -40°C до +50°C;
Особенности конструкции
- Коническая ступень: быстроходная передача со спиральным зубом — плавность хода и низкий уровень шума;
- Цилиндрическая ступень: вторая ступень с косозубыми колесами — повышает прочность и срок службы;
- Горизонтальное расположение: компактная установка в машинах и механизмах;
- Литой корпус: повышенная жесткость и устойчивость к вибрациям;
- Совместимость: подходит к электродвигателям и старому советскому оборудованию;
- Антикоррозийная обработка: защита от влаги и коррозии;
- Высокая надежность: проверенная конструкция для сложных условий работы;
- Российское производство: локальное качество — выгодная стоимость.
Области применения
Редуктор КЦ1-500 широко используется в различных отраслях промышленности:
- Подъемно-транспортное оборудование: лебёдки, тали, конвейеры;
- Дробильное и измельчительное оборудование: дробилки, мельницы;
- Пищевое и упаковочное оборудование: дозаторы, смесители;
- Сельхозтехника: приводы навесного оборудования;
- Компрессоры и насосы: приводы средней и высокой мощности;
- Специальные машины: рамоподъемные, маневровые, папилотажные лебедки.
Преимущества редуктора КЦ1-500
- Российское производство: контроль качества на всех этапах;
- Надежность: прочный чугунный корпус или устойчивый к коррозии алюминиевый корпус;
- Гибкость подбора: множество вариантов сборки и исполнения;
- Долговечность: регулярная замена масла обеспечивает долгую работу;
- Соответствие ГОСТ: сертифицированное качество;
- Поддержка и сервис: техническая консультация, гарантия, запчасти.
Как заказать редуктор КЦ1-500?
Если вам нужен коническо-цилиндрический двухступенчатый редуктор КЦ1-500 — свяжитесь с нашими специалистами. Мы поможем подобрать модель с нужным передаточным числом, вариантом сборки, климатическим исполнением и любой степенью защиты.
