Что такое планетарный редуктор?

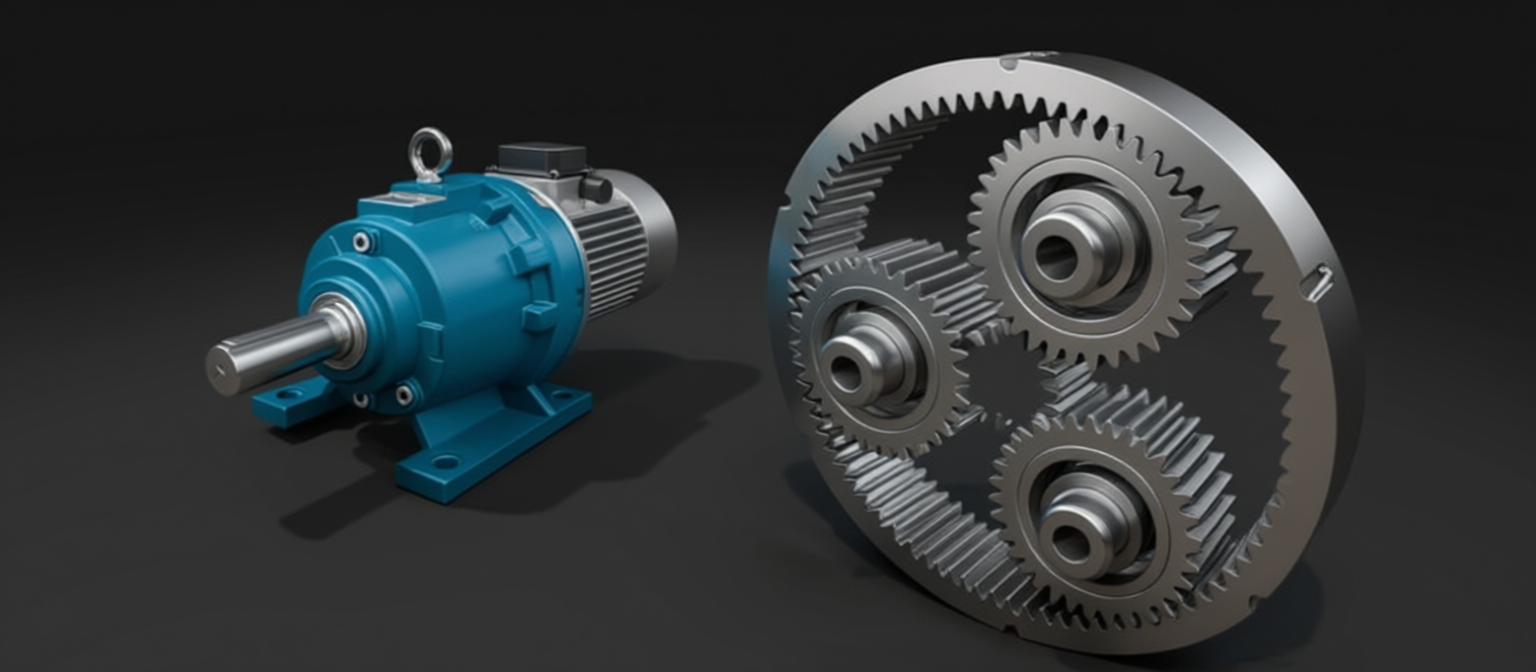

Планетарный редуктор — это механическая передача, в которой вращение передаётся через систему шестерён, расположенных вокруг центральной оси. Конструкция напоминает солнечную систему: центральная шестерня («солнце») взаимодействует с несколькими промежуточными шестернями («сателлитами»), закреплёнными на водиле, которые, в свою очередь, зацепляются с неподвижным или вращающимся внутренним колесом («короной»).
Такая симметричная схема позволяет равномерно распределять нагрузку между несколькими парами зацепления, что обеспечивает высокую передаточную способность при минимальных габаритах.
Устройство и принцип работы
Основные элементы планетарного редуктора:
- Солнечная шестерня — центральная, ведущая шестерня;
- Сателлиты — 3–6 шестерён, вращающихся вокруг солнечной;
- Водило — подвижный элемент, удерживающий сателлиты и передающий вращение на выход;
- Корона (эпицикл) — внутреннее колесо с внутренним зубчатым венцом, может быть неподвижной или вращающейся.
Принцип работы зависит от того, какой элемент зафиксирован, а какой является ведущим или ведомым. Наиболее распространённая схема: солнечная шестерня — ведущая, корона — неподвижная, водило — ведомое. В этом случае достигается высокое передаточное число при компактных размерах.
Многоступенчатые планетарные редукторы
Для достижения ещё более высоких передаточных чисел (до 1000:1) применяют несколько последовательных ступеней. Выход одной ступени соединяется с входом следующей, что позволяет увеличивать момент без значительного роста габаритов.
Преимущества планетарных редукторов
- Высокая плотность мощности. Передаёт большие моменты при минимальных габаритах — идеален для ограниченного пространства.
- Высокий КПД. Одноступенчатые модели достигают КПД до 97–98%, многоступенчатые — 90–95%.
- Низкий люфт. Современные прецизионные планетарные редукторы имеют люфт менее 1 угловой минуты — подходят для систем точного позиционирования.
- Равномерное распределение нагрузки. Несколько сателлитов одновременно передают усилие, что снижает износ и увеличивает ресурс.
- Высокая жёсткость и точность. Минимальные деформации под нагрузкой — важно для ЧПУ, роботов и автоматики.
- Плавность хода и низкий уровень шума. Благодаря многопарному зацеплению передача работает мягко и тихо.
- Обратимость. Возможна передача момента в обоих направлениях — подходит для реверсивных приводов.
Недостатки
- Сложность конструкции и изготовления. Требует высокой точности сборки и подбора деталей.
- Высокая стоимость. Особенно у прецизионных моделей с низким люфтом.
- Чувствительность к перегрузкам. При превышении номинального момента возможен разрушение сателлитов или подшипников водила.
- Ограниченная ремонтопригодность. Часто не подлежит восстановлению — заменяется в сборе.
- Требует качественной смазки. Из-за высоких контактных напряжений используется специальное масло или пластичная смазка.
Области применения
Планетарные редукторы используются там, где важны компактность, точность и высокая мощность:
- Робототехника — приводы манипуляторов, оси поворота;
- Станки с ЧПУ — подача, поворотные столы;
- Автоматизированные линии — транспортёры, позиционёры;
- Электроприводы — задвижки, поворотные механизмы;
- Медицинское оборудование — рентген-установки, томографы;
- Электромобили и гибриды — приводы колёс, редукторы электродвигателей.
Планетарные мотор-редукторы
Часто планетарные редукторы поставляются в виде мотор-редукторов — с интегрированным электродвигателем. Такие блоки обеспечивают:
- Максимальную компактность;
- Точную центровку;
- Простоту монтажа и подключения;
- Оптимальное согласование двигателя и передачи.
Распространены в автоматизации, упаковочном и пищевом оборудовании.
Рекомендации по эксплуатации
- Не превышайте номинальный крутящий момент и скорость вращения;
- Регулярно проверяйте уровень и состояние смазки;
- Избегайте ударных нагрузок и резких пусков;
- Обеспечьте надёжное крепление — особенно при высоких моментах;
- При выборе учитывайте сервис-фактор (Sf) в зависимости от режима работы.
Вывод
Планетарный редуктор — это эталон компактности, мощности и точности. Его уникальная конструкция делает его незаменимым в высокотехнологичных приводах, где важны надёжность, малые габариты и высокая эффективность.
Несмотря на более высокую стоимость, он окупается за счёт долговечности, КПД и производительности. При правильном подборе и эксплуатации — лучшее решение для современного оборудования.
