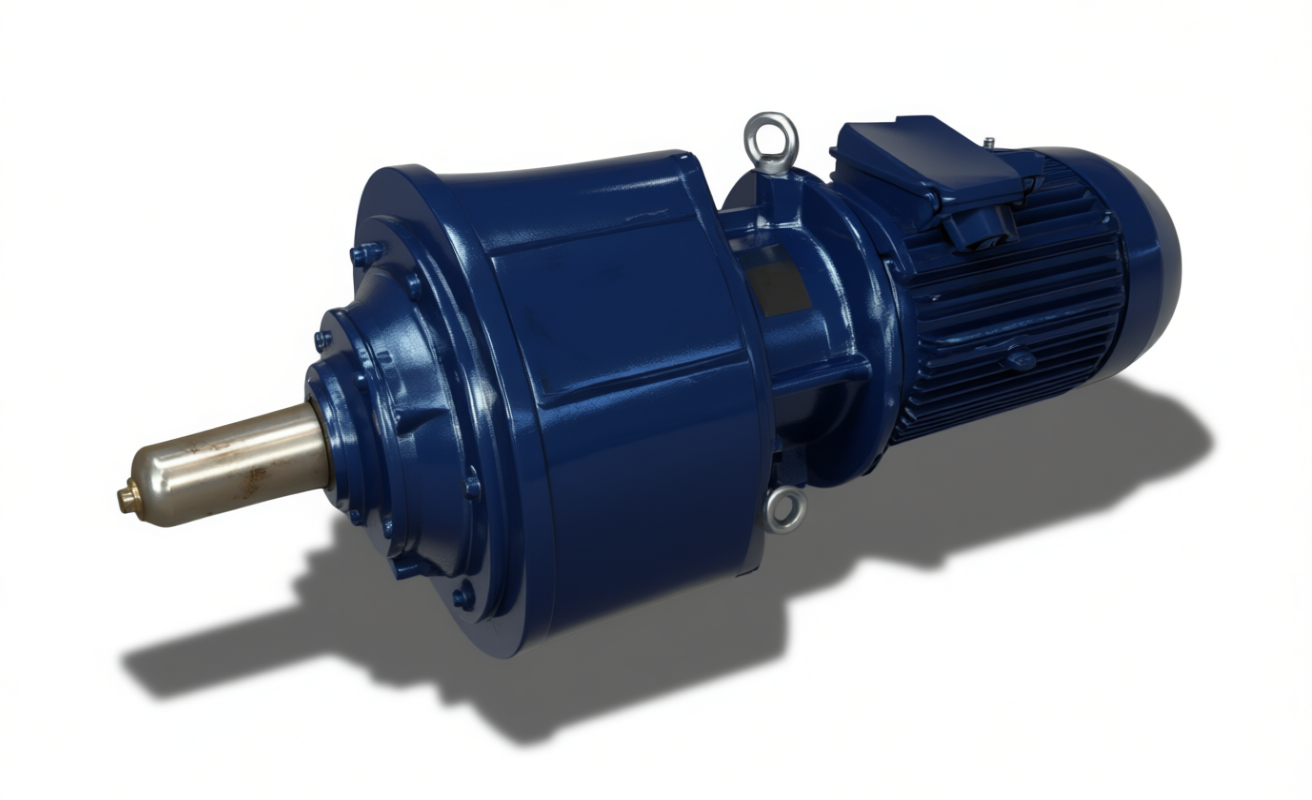

Мотор-редуктор планетарный одноступенчатый МР1-500

Мотор-редуктор планетарный одноступенчатый МР1-500 — это мощный привод общепромышленного назначения, предназначенный для изменения крутящих моментов и частоты вращения вала. Производство — Россия, производитель — ООО «ТПК Максимум».

Мотор-редукторы применяются в приводах перемешивающих устройств для химической, медицинской, микробиологической и других отраслей промышленности. Они могут использоваться также для приводов машин общего назначения.

Что такое редукторы МР1-500?

МР1-500 — это планетарный одноступенчатый мотор-редуктор, предназначенный для изменения крутящих моментов и частоты вращения.

Технические характеристики мотор-редукторов МР1-500

Примечания:

• Крутящий момент указан для длительной работы при постоянной нагрузке;
• Для реверсивного режима работы крутящий момент на выходном валу должен быть снижен на 30%;
• Допускаемая радиальная консольная нагрузка на выходном валу для редукторов с вариантами сборки 13, 23, 33 и на входном валу вариантов сборки 31, 32, 33, 36 должна быть уменьшена на 50%;
• Установленная безотказная наработка редукторов — 1250 часов, полный средний срок службы — 11 лет.

Пример условного обозначения

МР 1 315 У 14 125 Ф-1П У3, где:

• МР — тип мотор-редуктора;
• 1 — число ступеней;
• 315 — делительный диаметр наибольшего колеса с внутренним зубом, мм;
• У — усиленный;
• 14 — исполнение по двигателю;
• 125 — частота вращения выходного вала, об/мин;
• Ф-1П — исполнение по монтажу;
• У3 — климатическое исполнение и категория размещения.

Конструктивное исполнение по способу монтажа

• Ф-1В – вертикальное, выходным валом вниз, с цилиндрическим концом выходного вала;
• Ф-2В – горизонтальное, с цилиндрическим концом выходного вала;
• Ф-1П – вертикальное, выходным валом вниз, конец выходного вала выполнен в виде фланцевой полумуфты со встроенным зубчатым компенсатором;
• Ф-2П – горизонтальное, с выходным валом в виде фланцевой полумуфты со встроенным зубчатым компенсатором;
• Щ – горизонтальное на опорных лапах;

Мотор-редукторы с электродвигателями серии АИР мощностью более 30 кВт и серии АИМ мощностью более 17 кВт изготавливаются только в вертикальном исполнении.

Типы электродвигателей

• АИР280 — электродвигатели общего назначения
• АИР250 — электродвигатели общего назначения
• АИР225 — электродвигатели общего назначения
• АИР200 — электродвигатели общего назначения
• АИР180 — электродвигатели общего назначения
• АИР160 — электродвигатели общего назначения
• АИМ280 — электродвигатели взрывозащищенные
• АИМ250 — электродвигатели взрывозащищенные
• АИМ180 — электродвигатели взрывозащищенные

Климатические исполнения по ГОСТ 15150-69

Наиболее распространенное исполнение — У2 (умеренный климат, категория размещения 2 — помещения с естественной вентиляцией).

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Стандартная степень защиты — IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Условия применения

• Режим работы: S1 (длительный), продолжительность работы — до 24 ч/сут;
• Нагрузка: постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
• Направление вращения: входного и выходного валов — в любую сторону;
• Внешняя среда: неагрессивная, невзрывоопасная, запылённость воздуха — не более 10 мг/м³;
• Высота над уровнем моря: до 1000 м;
• Климатическое исполнение: У, Т по ГОСТ 15150-69;
• Температурный диапазон: от –40 °C до +40 °C (У), от –10 °C до +45 °C (Т);
• Питание: сеть переменного тока 50 Гц, 380 В (по согласованию — другие стандартные напряжения).

Конструктивные особенности мотор-редуктора МР1-500

• Одноступенчатая планетарная передача: обеспечивает компактность и высокий КПД;
• Прочный чугунный корпус: устойчивость к ударным и динамическим нагрузкам;
• Универсальное исполнение по монтажу: возможность установки в различных положениях;
• Промежуточное устройство передачи крутящего момента: исключает действие поперечных сил на выходной вал;
• Возможность применения различных типов электродвигателей: общего назначения и взрывозащищенных.

Преимущества мотор-редукторов МР1-500 от ТПК «Максимум»

• Российское производство: контроль качества на всех этапах;
• Планетарная конструкция: компактность и высокая надежность;
• Универсальное исполнение по монтажу: возможность установки в различных положениях;
• Высокий крутящий момент: 7100 Н·м на выходном валу;
• Соответствие стандартам: ГОСТ 15150-69, ГОСТ 14254-2015;
• Поддержка и сервис: техническая консультация, запчасти.

Как заказать мотор-редуктор МР1-500?

Если вам нужен мотор-редуктор МР1-500 — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить исполнение и организуем доставку по России.
