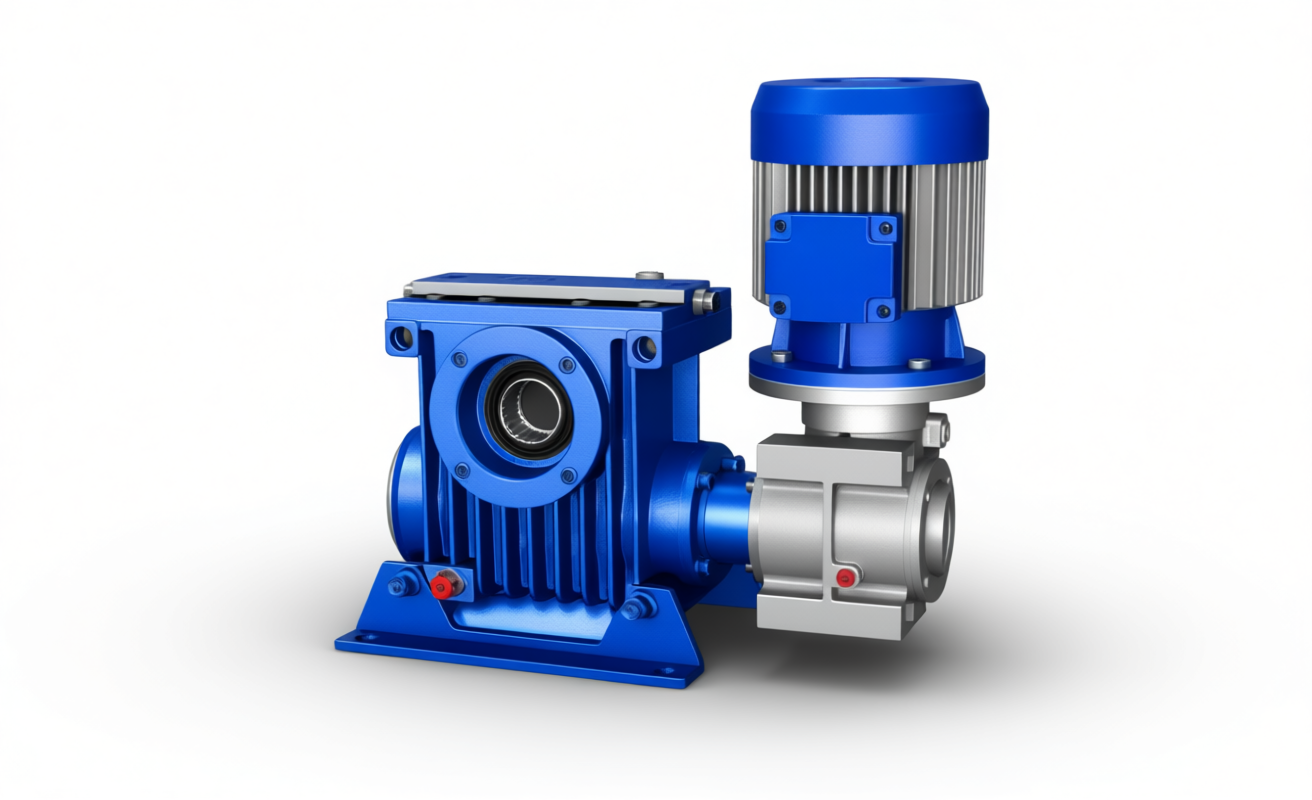

Мотор-редукторы серии МЧ2-80 относятся к червячным механизмам двухступенчатого типа. Они выполняют роль приводов в оборудовании общемашиностроительного назначения в различных отраслях производства.
Эксплуатационные условия:
- режим работы при постоянной или переменной нагрузке;
- разнонаправленное и реверсивное (обратное) вращение;
- эксплуатация с периодическими остановками, либо непрерывная;
- температура окружающей среды при температуре воздуха от -40°С до +50°С;
- работа возможна в неагрессивной взрывобезопасной среде.
МЧ2-80
|
Частота вращения об/мин |
Крутящий момент на Н.м |
Мощность электродвигателя кВт |
Комплектующий электродвигатель наименование |
Масса мотор- кг |
Допускаемая Н |
| 0,22 | 190 | 0,12 | АИР56А4 | 56 | 2400 |
| 0,28 | 210 | 0,12 | АИР56А4 | 56 | 2400 |
| 0,35 | 240 | 0,12 | АИР56А4 | 56 | 2400 |
| 0,44 | 260 | 0,12 | АИР56А4 | 56 | 2400 |
| 0,56 | 280 | 0,12 | АИР56А4 | 56 | 2400 |
| 0,71 | 280 | 0,12 | АИР56А4 | 56 | 2400 |
| 0,9 | 280 | 0,12 | АИР56А4 | 56 | 2400 |
| 1,1 | 280 | 0,12 | АИР56А4 | 56 | 2400 |
| 1,4 | 280 | 0,12 | АИР56А4 | 56 | 2400 |
| 1,8 | 280 | 0,12 | АИР56А4 | 56 | 2400 |
| 2,2 | 280 | 0,12 | АИР56А4 | 56 | 2400 |
| 2,8 | 266 | 0,12 | АИР56А4 | 56 | 2400 |
| 3,5 | 260 | 0,18 | АИР56В4 | 56 | 2400 |
| 4,4 | 260 | 0,18 | АИР56В4 | 56 | 2400 |
| 5,5 | 225 | 0,18 | АИР56В4 | 56 | 2400 |
| 260 | 0,25 | АИР63А4 | 60 | ||
| 7 | 184 | 0,18 | АИР56В4 | 56 | 2400 |
| 256 | 0,25 | АИР63А4 | 60 | ||
| 9 | 143 | 0,18 | АИР56В4 | 56 | 2400 |
| 260 | 0,37 | АИР63В4 | 60 |
Примечания
- Частота вращения выходного вала указана номинальная. Фактическая частота может отличаться до 5% от номинальной.
- Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.
- Допускаемая радиальная нагрузка на тихоходном валу, приложенная к середине посадочной поверхности вала.
Габаритные и присоединительные размеры мотор-редукторов МЧ2-40, МЧ2-63, МЧ2-80, мм
| Обозначение | А | Aw | В | В1 | В2 | ВЗ | В4 | В5 | d | Н | Н1 | Н2 | L | L1 | L2 | L3 |
| МЧ2-80 | 180 | 80 | 165 | 140 | 185 | 212 | 145 | 370 | 15 | 267 | 172 | 42 | 360 | 160 | 225 | 260 |
Размеры выходных валов мотор-редукторов МЧ2-40, МЧ2-63, МЧ2-80, мм
| Обозначение | d | d1 | L | L1 | b | t |
| МЧ2-80 | 35кб | М8 | 80(58) | 20 | 10 | 38 |
Размеры полых валов мотор-редукторов МЧ2, мм
| Обозначение | d | d1 | L | L1 | b | t | ШЛИЦЫ |
| МЧ2-80 | 41 | 35 | 116 | 66 | 10 | 38,3 | 40x1,5xH8 |
ВАРИАНТЫ СБОРКИ МОТОР-РЕДУКТОРОВ МЧ2 (вид сверху, червяк под колесом)
ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ2 (вид сбоку)
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРА ПРИ ЗАКАЗЕ:
МЧ2-80-0,56-52-1-У3-380
где: МЧ2 - тип мотор-редуктора;
80 - межосевое расстояние, мм;
0,56 - номинальная частота вращения выходного вала, об/мин;
52 - вариант сборки;
1 - вариант расположения червячной пары;
У3 - климатическое исполнение;
380В- номинальное напряжение сети переменного тока.
