Мотор-редуктор цилиндро-червячный ЦЧ-100М/МЦЧ-100М

Что такое редукторы ЦЧ-100М и МЦЧ-100М?

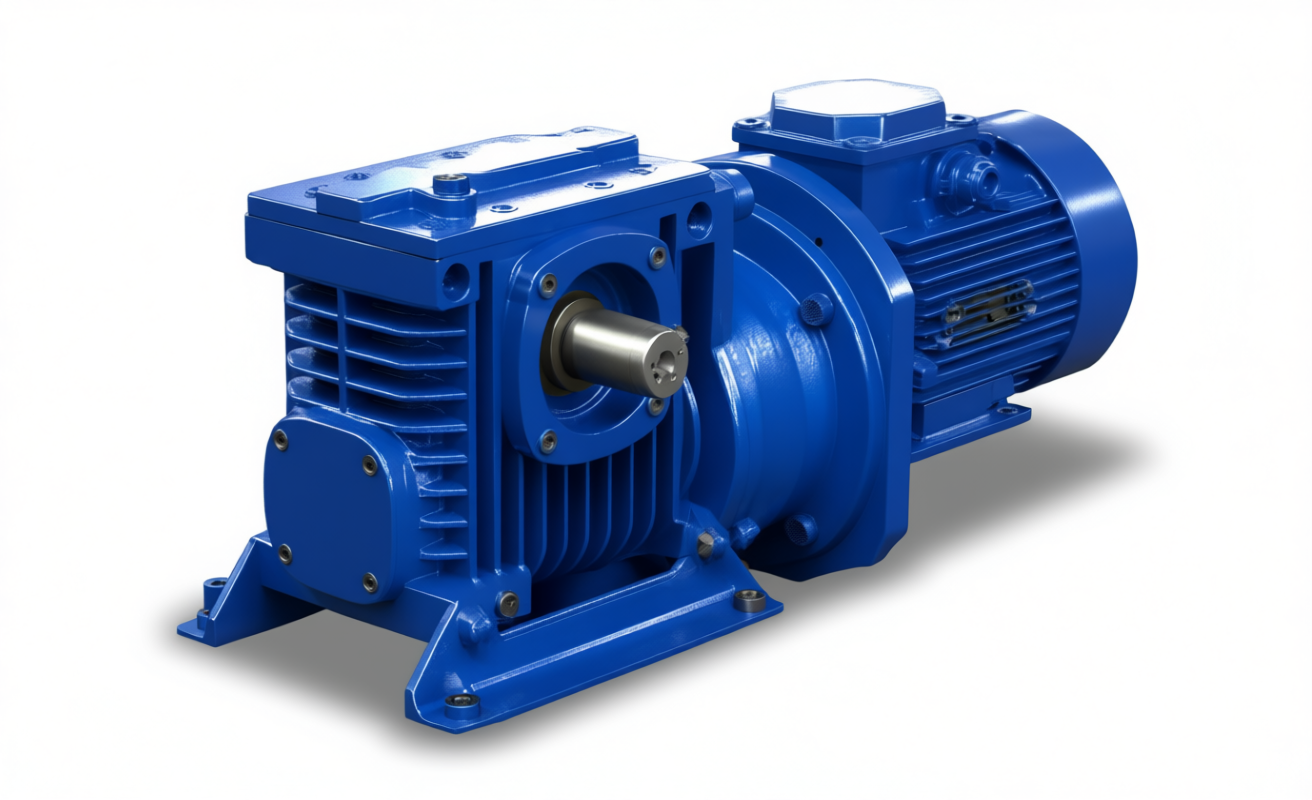

ЦЧ-100М — это цилиндро-червячный двухступенчатый горизонтальный редуктор с межосевым расстоянием 100 мм. МЦЧ-100М — это мотор-редуктор на базе редуктора ЦЧ-100М, к которому непосредственно присоединен электродвигатель.

Модель ЦЧ-100М/МЦЧ-100М является модернизированным аналогом устаревших редукторов, с улучшенными характеристиками, повышенным КПД и увеличенным сроком службы.

Технические характеристики

Примечания:

• Крутящий момент указан для длительной работы при постоянной нагрузке;
• Для редукторов с цилиндрическим концом выходного вала крутящий момент снижается на 20%, с передаточными числами 16, 20, 25 — на 30%;
• Частота вращения входного вала — не более 1800 об/мин;
• Допускаемая радиальная нагрузка на выходном валу — до 5000 Н;
• Допускаемая осевая нагрузка на выходном валу — до 2500 Н.

Пример условного обозначения

ЦЧ-100М-25-52-2-2-Ц-У2, где:

• ЦЧ-100М — тип редуктора;
• 25 — передаточное число;
• 52 — вариант сборки;
• 2 — вариант расположения червячной пары;
• 2 — конструктивное исполнение по способу монтажа;
• Ц — исполнение конца выходного вала;
• У2 — климатическое исполнение и категория размещения.

МЦЧ-100М-25-52-2-2-Ц-У2, где:

• МЦЧ-100М — тип мотор-редуктора;
• 25 — передаточное число;
• 52 — вариант сборки;
• 2 — вариант расположения червячной пары;
• 2 — конструктивное исполнение по способу монтажа;
• Ц — исполнение конца выходного вала;
• У2 — климатическое исполнение и категория размещения.

Климатические исполнения

Редукторы ЦЧ-100М и мотор-редукторы МЦЧ-100М изготавливаются в следующих климатических исполнениях по ГОСТ 15150-69:

Наиболее распространенное исполнение — У2 (умеренный климат, категория размещения 2 — помещения с естественной вентиляцией).

Степени защиты по ГОСТ 14254-2015 (МЭК 60529)

Редукторы ЦЧ-100М и мотор-редукторы МЦЧ-100М изготавливаются со следующими степенями защиты:

Стандартная степень защиты — IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.

Условия применения

• Режим работы: S1 (длительный), продолжительность работы — 8–24 часа в сутки;
• Направление вращения: входного и выходного валов — в любую сторону;
• Питание: сеть переменного тока 50 Гц, 380 В (по согласованию — 60 Гц);
• Внешняя среда: неагрессивная, невзрывоопасная, запылённость воздуха — не более 10 мг/м³;;
• Высота над уровнем моря: до 1000 м;
• Климатическое исполнение: У, Т по ГОСТ 15150-69;
• Температурный диапазон: от –40 °C до +40 °C (У), от –10 °C до +45 °C (Т).

Конструктивные исполнения

Редукторы ЦЧ-100М и мотор-редукторы МЦЧ-100М изготавливаются в следующих конструктивных исполнениях:

Варианты сборки:

• 51 — односторонний выходной вал
• 52 — двухсторонний выходной вал
• 53 — односторонний выходной вал с полым валом
• 56 — двухсторонний выходной вал с полым валом

Варианты расположения червячной пары:

• 1 — входной вал направлен влево
• 2 — входной вал направлен вправо

Конструктивное исполнение по способу монтажа:

• 1 — на лапах
• 2 — на лапах с фланцем
• 3 — на фланце

Исполнение концов валов:

• К1 — конический конец вала
• К2 — конический конец вала с резьбой
• Ц — цилиндрический конец вала

Преимущества редукторов ЦЧ-100М/МЦЧ-100М

• Российское производство: контроль качества на всех этапах;
• Модернизированная конструкция: повышенный КПД, увеличенный ресурс;
• Прочный чугунный корпус: устойчивость к ударным и динамическим нагрузкам;
• Самоторможение: за счёт червячной передачи;
• Блочно-модульный принцип построения: возможность создания различных конфигураций;
• Соответствие стандартам: ГОСТ 15150-69, ГОСТ 14254-2015;
• Поддержка и сервис: техническая консультация, запчасти.

Как заказать редуктор ЦЧ-100М/МЦЧ-100М?

Если вам нужен редуктор ЦЧ-100М или мотор-редуктор МЦЧ-100М — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить исполнение и организуем доставку по России.
