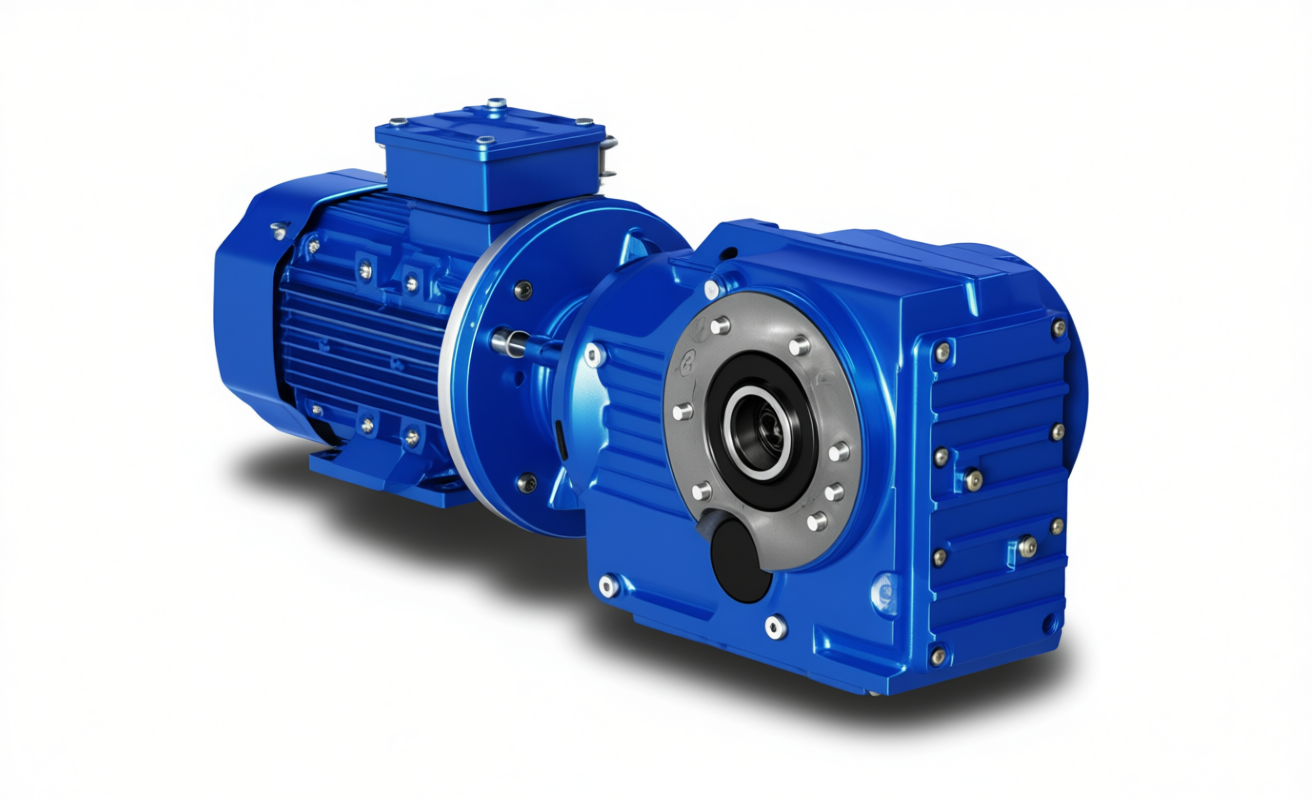

Мотор-редуктор К47 — компактный конический привод общепромышленного назначения, предназначенный для снижения частоты вращения и увеличения крутящего момента в малых и средних механизмах. Идеален для установки в ограниченном пространстве.
Что такое мотор-редуктор К47?
К47 — это компактный конический мотор-редуктор, объединяющий электродвигатель и редуктор в одном корпусе. Он предназначен для передачи крутящего момента и снижения частоты вращения в механизмах, требующих точного управления движением, высокой надежности и компактной конструкции.
Применяется в лабораторном, медицинском, торгово-полиграфическом и другом оборудовании небольшой мощности.
Варианты исполнения
- K47 — лапы / цельный вал
- KF47 — фланец / цельный вал
- KA47 — лапы / полый вал
- KAF47 — фланец / полый вал
Преимущества мотор-редуктора К47
- Компактные размеры: идеален для установки в ограниченном пространстве
- Высокий КПД: до 96%, не снижающийся в течение всего срока службы
- Простота эксплуатации: легкий ввод в эксплуатацию и обслуживание
- Универсальность: возможность передачи крутящего момента в обоих направлениях
- Низкий уровень шума: комфортная работа в офисных и лабораторных условиях
- Широкий выбор исполнений: под различные требования заказчика
- Российское производство: контроль качества на всех этапах
Технические характеристики
| Мощность, кВт | Обороты выходного вала, мин⁻¹ | Крутящий момент, Н·м | Передаточное число | Радиальная нагрузка, Н | Сервис-фактор |
|---|---|---|---|---|---|
| 0,37 | 11,1 | 235 | 90,86 | 7580 | 1,70 |
| 12,2 | 220 | 85,12 | 7670 | 1,85 | |
| 12,5 | 193 | 75,20 | 7810 | 2,10 | |
| 6,8 | 179 | 69,84 | 7880 | 2,20 | |
| 0,55 | 22,2 | 245 | 63,30 | 7500 | 1,65 |
| 23,1 | 220 | 56,80 | 7660 | 1,80 | |
| 24,8 | 189 | 48,95 | 7830 | 2,10 | |
| 31,4 | 178 | 46,03 | 7880 | 2,20 |
Примечания к таблице:
- Крутящий момент указан для длительной работы при постоянной нагрузке;
- Для реверсивного режима работы крутящий момент на выходном валу должен быть снижен на 30%;
- Сервис-фактор варьируется от 0,95 до 3,9 в зависимости от режима работы;
- Технические характеристики рассчитаны при работе редуктора (мотор-редуктора) 8 часов в сутки, постоянной по величине и непрерывно действующей нагрузке, температуре окружающей среды 20 °C, плавной работе без толчков и заеданий, применении синтетической смазки.
Климатические исполнения по ГОСТ 15150-69
| Обозначение | Климатическое исполнение | Категория размещения | Условия эксплуатации |
|---|---|---|---|
| У | Умеренный | 1 | Открытое пространство |
| У | Умеренный | 2 | Под навесом |
| У | Умеренный | 3 | В помещениях |
| У | Умеренный | 4 | В отапливаемых помещениях |
| Т | Тропический | 1 | Открытое пространство |
| Т | Тропический | 2 | Под навесом |
| Т | Тропический | 3 | В помещениях |
Наиболее распространенное исполнение — У2 (умеренный климат, категория размещения 2 — помещения с естественной вентиляцией).
Степени защиты по ГОСТ 14254-2015 (МЭК 60529)
Стандартная степень защиты — IP54. По индивидуальному заказу возможна поставка с любой степенью защиты.
| Степень защиты | Защита от твёрдых тел | Защита от воды | Область применения |
|---|---|---|---|
| IP43 | Защита от частиц >1 мм | Защита от косого дождя | Помещения с низкой запылённостью |
| IP54 | Частичная защита от пыли | Защита от брызг с любого направления | Улица, цеха, склады — стандартное исполнение |
| IP55 | Частичная защита от пыли | Защита от струй воды | Мойка, влажные цеха |
| IP65 | Полная защита от пыли | Защита от водяных струй | Пищевое производство, химия |
Условия применения
- Режим работы: S1 (длительный), продолжительность работы — до 24 ч/сут;
- Нагрузка: постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- Направление вращения: входного и выходного валов — в любую сторону;
- Внешняя среда: неагрессивная, невзрывоопасная, запылённость воздуха — не более 10 мг/м³;;
- Высота над уровнем моря: до 1000 м;
- Климатическое исполнение: У, Т по ГОСТ 15150-69;
- Температурный диапазон: от –40 °C до +40 °C (У), от –10 °C до +45 °C (Т);
- Питание: сеть переменного тока 50 Гц, 380 В (по согласованию — другие стандартные напряжения).
Сферы применения
- Лабораторное оборудование: микроскопы, анализаторы, дозаторы
- Медицинская техника: диагностическое оборудование, стоматологические установки
- Торговое оборудование: кассовые аппараты, автоматические киоски
- Полиграфия: небольшие печатные станки, обрезные машины
- Бытовая техника: профессиональные кофемашины, оборудование для кухни
- Робототехника: малые промышленные роботы, манипуляторы
- Системы автоматизации: поворотные столы, конвейеры небольшой мощности
Техническое обслуживание
- Ежесменное ТО — выполняется каждой сменой
- ТО-1 — выполняется через 1000 часов работы
- ТО-2 — выполняется через каждые 2000 часов работы
Во время технического обслуживания необходимо:
- Очистить наружные поверхности от пыли
- Проверить уровень масла, при необходимости долить
- Заменить масло (ТО-1)
- Отрегулировать подшипники (ТО-2)
- Проверить затяжку болтовых соединений (ТО-2)
С целью удаления металлической мелкой стружки от приработки зубчатых передач рекомендуется после работы редуктора в течение 1–2 смен масло заменить.
Почему выбирают мотор-редуктор К47?
- Российское производство: контроль качества на всех этапах изготовления
- Компактные размеры: идеальное решение для ограниченного пространства
- Индивидуальный подход: возможность изготовления под конкретные требования заказчика
- Техническая поддержка: консультации и помощь в подборе оборудования
- Сервисное обслуживание: ремонт и замена запасных частей
- Доставка по всей России: оперативная доставка в любой регион РФ
Как заказать мотор-редуктор К47?
Если вам нужен мотор-редуктор К47 — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить исполнение и организуем доставку по России.
