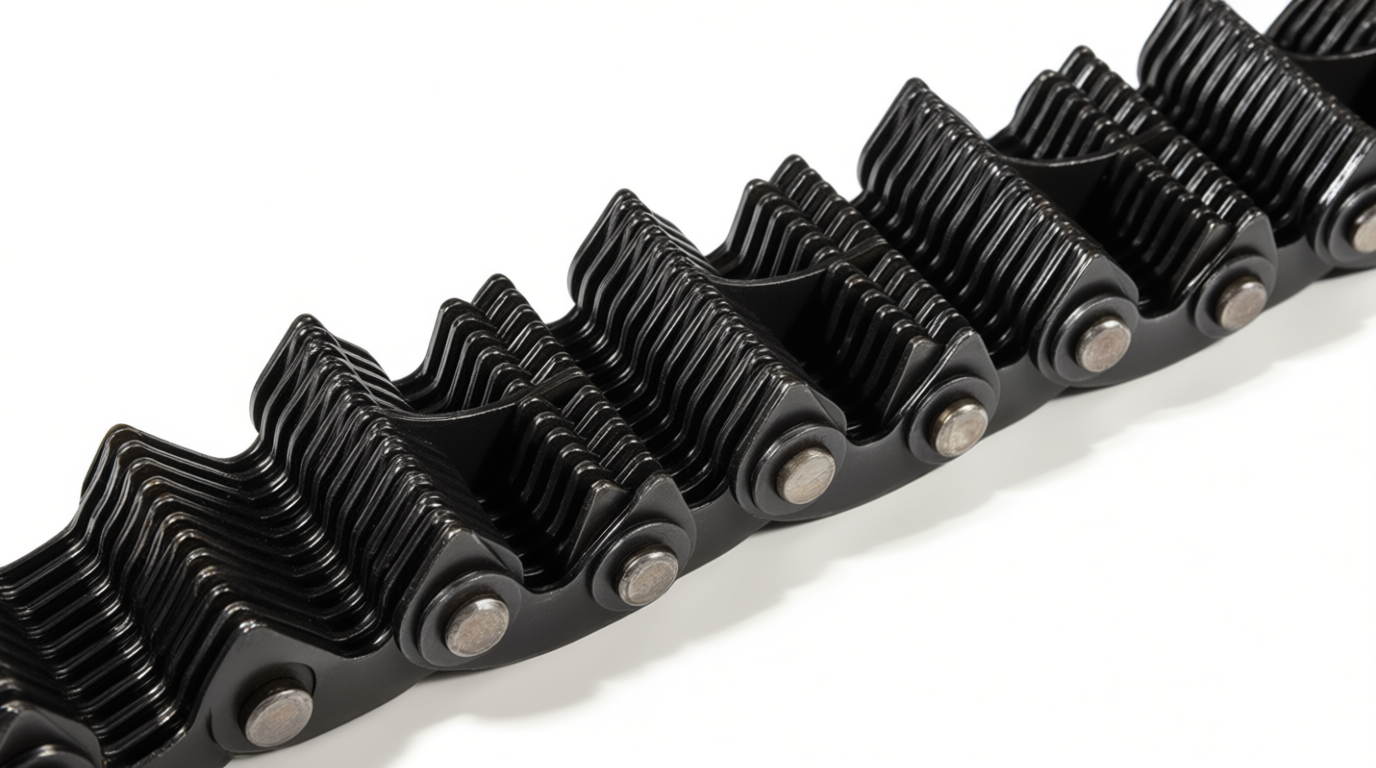

Цепи приводные зубчатые CL06, CL08, CL10, CL12, CL16, CL20

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные зубчатые по стандарту предприятия

Обозначение цепи	Шаг	Рабочая ширина	Диаметр валика	Длина валика		Расстояние от оси валика до зуба	Ширина пластины	Толщина пластины	Положение пластины	Число пластин	Разруш. нагрузка	Средняя прочность при растяжении	Вес 1 метра
	t	bmin	d2	b2 max	b7 max	h1	h max	S		n	Q min	Qo	q
	мм	мм	мм	мм	мм	мм	мм	мм			кН/кгс	кН	кг/м
CL06-13,5	9,525	13,5	3,95	18,5	20	5,3	10	1,5	Боковое	9	10,0/1000	11,2	0,6
CL06-16,5		16,5		21,5	23				Боковое	11	12,5/1250	14	0,73
CL06-19,5		19,5		24,5	26				Боковое	13	15,0/1500	16,8	0,85
CL06-22,5		22,5		27,5	29				Боковое	15	17,5/1750	19,6	1
CL06-28,5		28,5		33,5	35				Среднее	19	22,5/2250	25,2	1,26
CL08-19,5	12,7	19,5	5,08	24,5	26	7	13,4	1,5	Боковое	13	23,4/2340	26,2	1,15
CL08-22,5		22,5		27,5	29				Боковое	15	27,4/2740	30,6	1,33
CL08-25,5		25,5		30,5	32				Боковое	17	31,3/3130	35	1,5
CL08-28,5		28,5		33,5	35				Среднее	19	35,2/3520	39,4	1,68
CL08-34,5		34,5		39,5	41				Среднее	23	43,0/4300	48,1	2,04
CL08-40,5		40,5		45,5	47				Среднее	27	50,8/5080	56,8	2,39
CL08-46,5		46,5		51,5	53				Среднее	31	58,6/5860	65,6	2,74
CL08-52,5		52,5		57,5	59				Среднее	35	66,4/6640	74,3	3,1
CL10-30,0	15,875	30	5,92	37	38,2	8,7	16,7	2	Среднее	15	45,6/4560	50,6	2,21
CL10-38,0		38		45	46,2				Среднее	19	58,6/5860	65	2,8
CL10-46,0		46		53	54,2				Среднее	23	71,7/7170	79,5	3,39
CL10-54,0		54		61	62,4				Среднее	27	84,7/8470	94	3,99
CL10-62,0		62		69	70,4				Среднее	31	97,7/9770	108,4	4,58
CL12-38,0	19,05	38	6,9	45	46,5	10,5	20,2	2	Среднее	19	70,0/7000	77,6	3,37
CL12-46,0		46		53	54,5				Среднее	23	86,0/8600	95,4	4,08
CL12-54,0		54		61	62,8				Среднее	27	102,0/10200	113,2	4,78
CL12-62,0		62		69	70,8				Среднее	31	117,0/11700	129,8	5,5
CL12-70,0		70		77	78,8				Среднее	35	133,0/13300	147,6	6,2
CL16-45,0	25,4	45	8,9	52	53,5	14	26,7	3	Среднее	15	111,0/11100	123,2	5,31
CL16-51,0		51		58	59,5				Среднее	17	125,0/12500	138,7	6,02
CL16-57,0		57		64	65,5				Среднее	19	141,0/14100	156,5	6,37
CL16-69,0		69		76,2	77,7				Среднее	23	172,0/17200	190,9	8,15
CL16-81,0		81		88,2	89,7				Среднее	27	203,0/20300	225,3	9,57
CL16-93,0		93		100,2	101,7				Среднее	31	235,0/23500	260,8	10,98
CL20-57,0	31,75	57	10,84	66,6	69,6	17,5	33,4	3	Среднее	19	165,0/16500	183,1	8,42
CL20-69,0		69		78,6	81,6				Среднее	23	201,0/20100	223,1	10,19
CL20-81,0		81		90,6	93,6				Среднее	27	237,0/23700	263,2	11,96
CL20-93,0		93		102,6	105,6				Среднее	31	273,0/27300	303	13,73
CL20-105,0		105		11

Для заказа можете связатся по номерам телефонов или написать на почту

Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)
