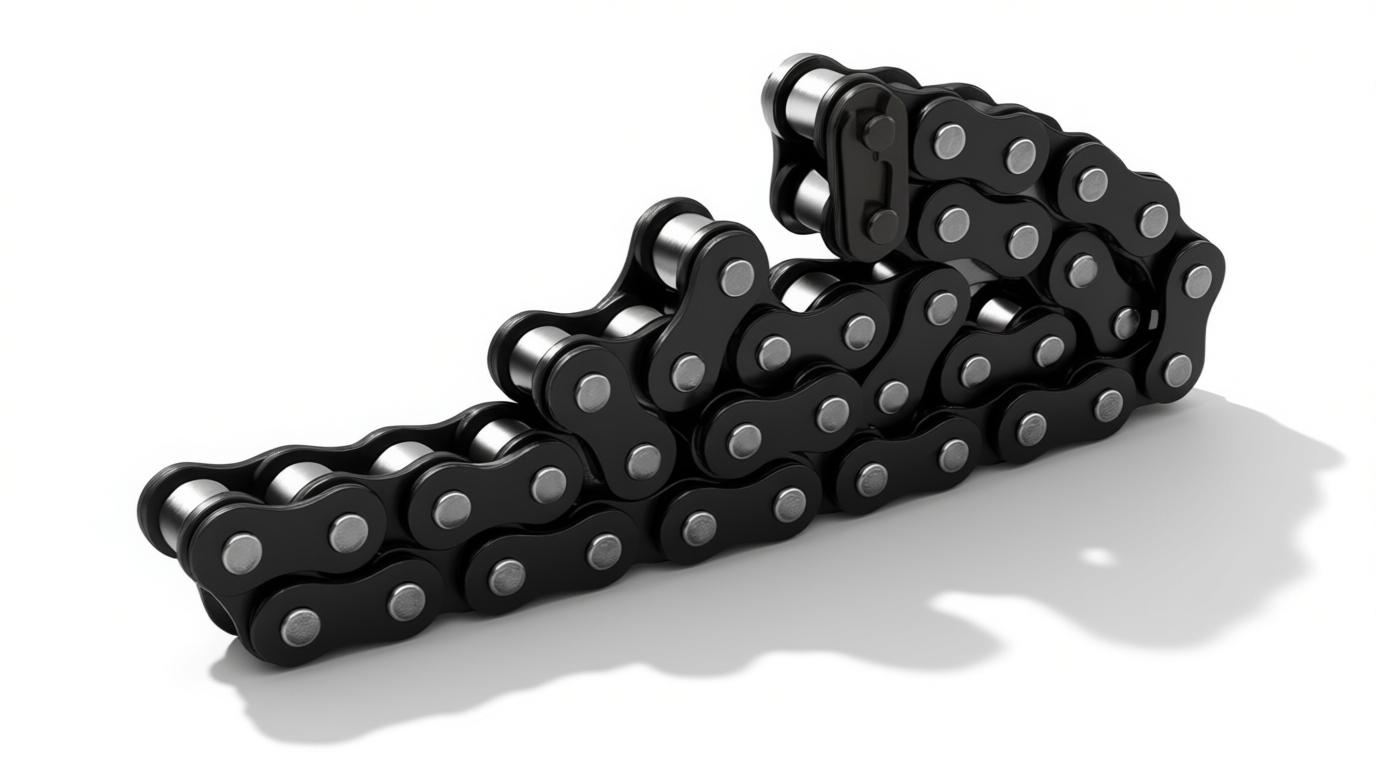

Цепь приводная втулочная характеризуется рядом качеств, столь необходимыми в современных отраслях промышленности и быту. Сюда относится высокий КПД, надежность, бесшумность работы и доступная цена. Приводные цепи исполняют роль передатчика крутящего момента в различных машинах и механизмах. Как правило, втулочные цепи применяются в агрессивных условиях (влажность, запыленность, промышленный песок и грязь). Производство цепей данного класса совершенствовалось на протяжении многих лет, пока современные аналоги не стали соответствовать наиболее часто выдвигаемым требованиям безопасности, надежности и износостойкости. Исходя из технических особенностей, втулочные цепи делятся на два больших класса: однорядные и многорядные. Значимый параметр – величина нагрузки (кг). Работают цепи в условиях относительно малых скоростей.
Цена: от 115 руб. за 1 п.м.
Пример условного обозначения при заказе
ЦепьПВ-9,525-1300, где:
- ПВ- приводная втулочная цепь;
- 9,525- шаг цепи, мм;
- 1300- разрушающая нагрузка, кг.
Общее описание
РИС. 1
Цепи приводные втулочные однорядные
РИС. 2
Цепи приводные втулочные многорядные
|
Обозначение цепи |
Основные параметры, мм |
Разрушающая |
Масса 1м |
||||||
|---|---|---|---|---|---|---|---|---|---|
|
t |
b3 |
b7 |
d |
d3 |
h |
A |
|||
|
ПВ-9,525-1300 |
9,525 | 9,52 | 21,2 | 4,45 | 6,00 | 9,85 | - | 1300 | 0,65 |
|
ПВ-9,525-1150 |
9,525 | 5,20 | 27,5 | 4,45 | 6,00 | 9,85 | - | 1150 | 1,00 |
|
2ПВ-9,525-2340 |
9,525 | 9,52 | 36,0 | 4,45 | 6,00 | 9,85 | 16,7 | 2340 | 1,26 |
|
2ПВ-9,525-1600 |
9,525 | 4,68 | 22,3 | 3,62 | 5,05 | 8,83 | 10,13 | 1600 | 0,82 |
ТАБЛ. 1 Основные параметры цепей
