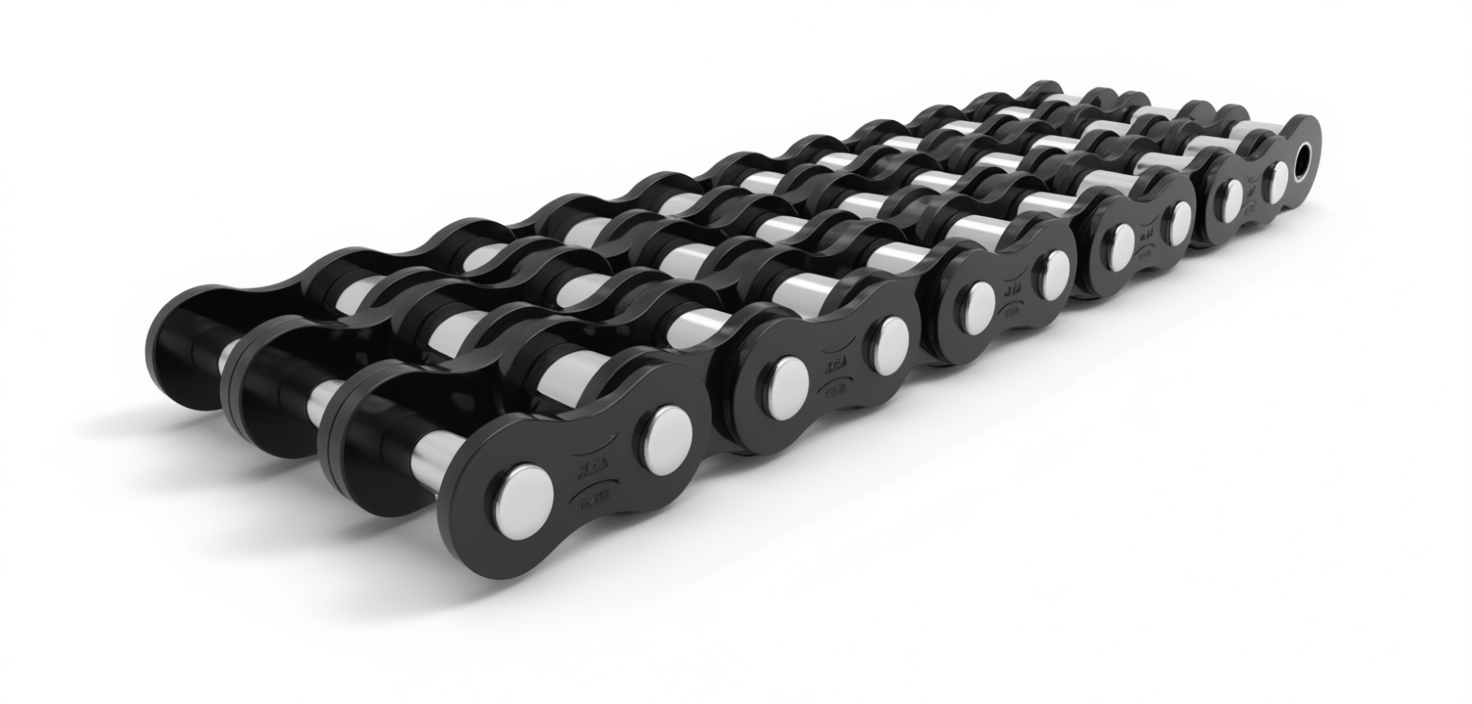

Цепи приводные роликовые трехрядные ANSI B29.1M

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные роликовые трехрядные ANSI B29.1M

Цепи приводные роликовые трехрядные ANSI B29.1M.В тех случаях, когда необходимо спроектировать мощный привод, но применить в нем цепь крупного шага по каким-то причинам нельзя, можно выбрать цепь меньшего шага, но применить трехрядную (или более) цепь.

ANSI В29.1М	Аналог цепи		Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика	Ширина внутренней пластины	Попер. шаг	Разруш. нагрузка	Вес 1 метра
	ГОСТ 13568-97	ISO 606	t	d1	b1 min	d2 мм	b7 max	h max	А	Qmin	q
	ГОСТ 13568-97	ISO 606	мм	мм	мм	мм	мм	мм	мм	кН/кгс	кг/м
-	ЗПР-12,7-45,4	08В-3	12,700	8,51	7,75	4,45	50,0	11,80	13,92	45,4/4540	2,0
-	ЗПР-15,875-68,1	10В-3	15,875	10,16	9,65	5,08	57,0	14,80	16,59	68,1/6810	2,8
40-3	-	08А-3	12,700	7,92	7,85	3,98	50,6	12,07	14,38	41,4/4140	1,9
50-3	-	10А-3	15,875	10,16	9,40	5,09	62,0	15,09	18,11	65,4/6540	3,1
60-3	ЗПР-19,05-96	12А-3	19,050	11,91	12,70	5,94	76,2	18,08	22,78	96,0/9600	4,3
80-3	ЗПР-25,4-171	16А-3	25,400	15,88	15,88	7,92	98,0	24,20	29,29	171,0/17100	7,5
100-3	ЗПР-31,75-265,5	20А-3	31,750	19,05	19,05	9,53	120,0	30,20	35,76	265,5/26550	11,0
120-3	ЗПР-38,1-381	24А-3	38,100	22,23	25,40	11,10	150,0	36,20	45,44	381,0/38100	16,5
140-3	ЗПР-44,45-517,2	28А-3	44,450	25,40	25,40	12,70	160,0	42,40	48,87	517,2/51720	21,7
160-3	ЗПР-50,8-680,4	32А-3	50,800	28,58	31,75	14,27	190,0	48,30	58,55	680,4/68040	28,3
180-3	-	36А-3	57,150	35,71	35,48	17,46	215,1	54,31	65,84	840,7/84070	38,2
200-3	-	40А-3	63,500	39,68	37,85	19,85	233,7	60,33	71,55	1040,9/104090	49,0
240-3	-	48А-3	76,200	47,63	47,35	23,81	281,8	72,39	87,83	1501,3/150130	71,6
