Цепи приводные роликовые повышенной точности и прочности трехрядные ГОСТ 21834-87 (3НП, 3ТП)

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные роликовые повышенной точности и прочности трехрядные ГОСТ 21834-87 (3НП, 3ТП)

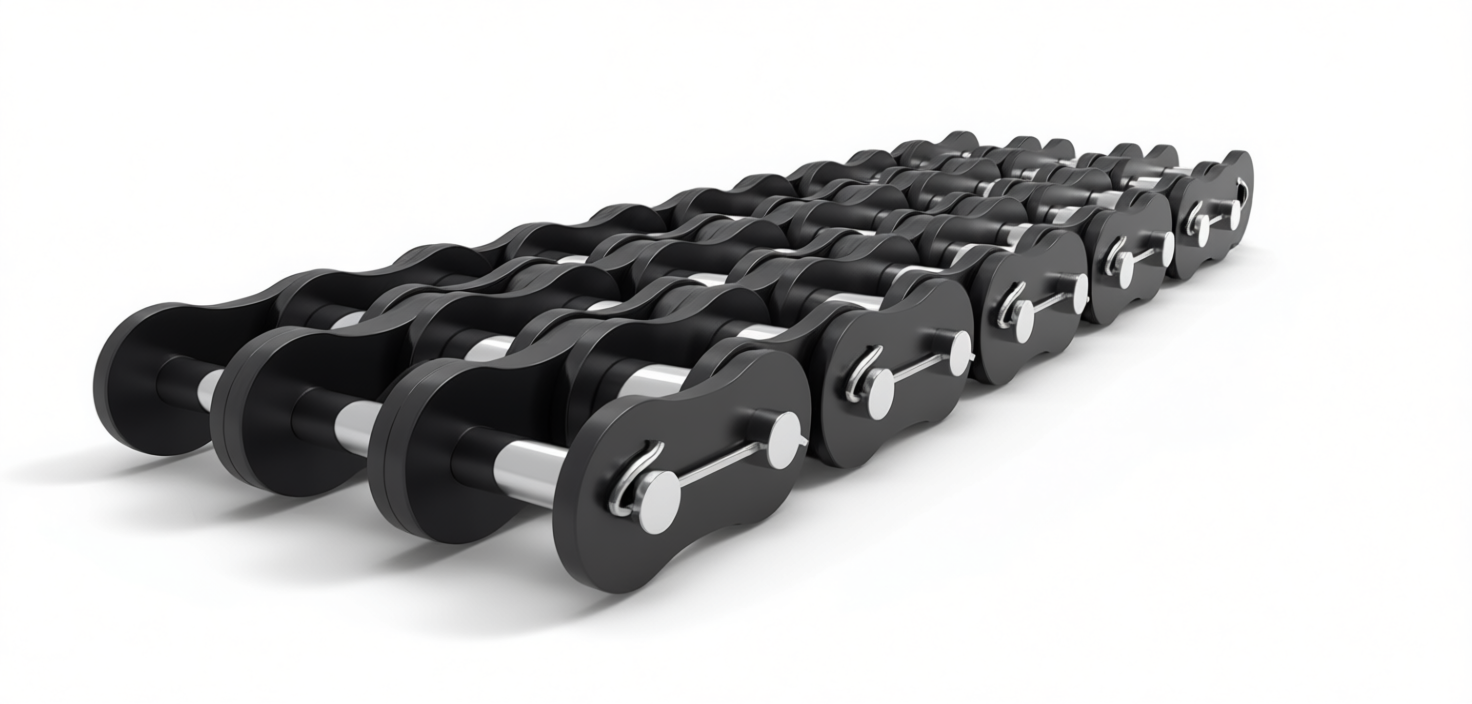

Трехрядные цепи состоят из трех рядов шарнирных звеньев. Такая цепь при высоких скоростях и при высокой точности кинематики передачи способна передавать очень большие крутящие моменты. Цепи широко применяются в различных приводах широкого спектра техники.

ГОСТ 21834-87	Аналог цепи	Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика	Ширина внутренней пластины	b max	Толщина пластины	Попер. шаг	Разруш. нагрузка	Вес 1 метра
	ANSI В29.1М	t	d1 max	b1	d2 max	b7 max	h max	b max	S max	А	Qmin	q
	ANSI В29.1М	мм	мм	мм	мм	мм	мм	мм	мм	мм	кН/кгс	кг/м
ЗНП-25,4	80-3	25,4	15,88	15,88	7,95	98	24,13	22	3,2	29,29	195/19500	8,4
ЗТП-25,4	80Н-3	25,4	15,88	15,88	7,95	107	24,13	24	4	32,59	195/19500	9,6
ЗНП-31,75	100-3	31,75	19,05	19,05	9,55	118	30,18	26	4	35,76	300/30000	12,6
ЗТП-31,75	100Н-3	31,75	19,05	19,05	9,55	127	30,18	28	4,8	39,1	300/30000	14,1
ЗНП-38,1	120-3	38,1	22,23	25,4	11,12	148	36,1	31	4,8	45,44	450/45000	18,6
ЗТП-38,1	120Н-3	38,1	22,23	25,4	11,12	158	36,1	32	5,6	48,87	450/45000	20,1
ЗНП-44,45	140-3	44,45	25,4	25,4	12,72	159	42,24	34	5,6	48,87	627/62700	24
ЗТП-44,45	140Н-3	44,45	25,4	25,4	12,72	168	42,24	36	6,4	52,2	627/62700	25,9
ЗНП-50,8	160-3	50,8	28,58	31,75	14,29	187	48,26	39	6,4	58,55	789/78900	32,1
ЗТП-50,8	160Н-3	50,8	28,58	31,75	14,29	197	48,26	42	7,2	61,9	789/78900	34,2
ЗНП-57,15	180-3	57,15	35,7	35,72	17,45	210	54	42	7,2	65,84	1020/102000	42
ЗТП-57,15	180Н-3	57,15	35,7	35,72	17,45	222	54	44	8	69,16	1020/102000	48
ЗНП-63,5	200-3	63,5	39,67	38,1	19,85	231	60,32	48	8	72,5	1290/129000	52,2
ЗТП-63,5	200Н-3	63,5	39,67	38,1	22,2	251	60,32	52	9,5	78,31	1560/156000	60,0
