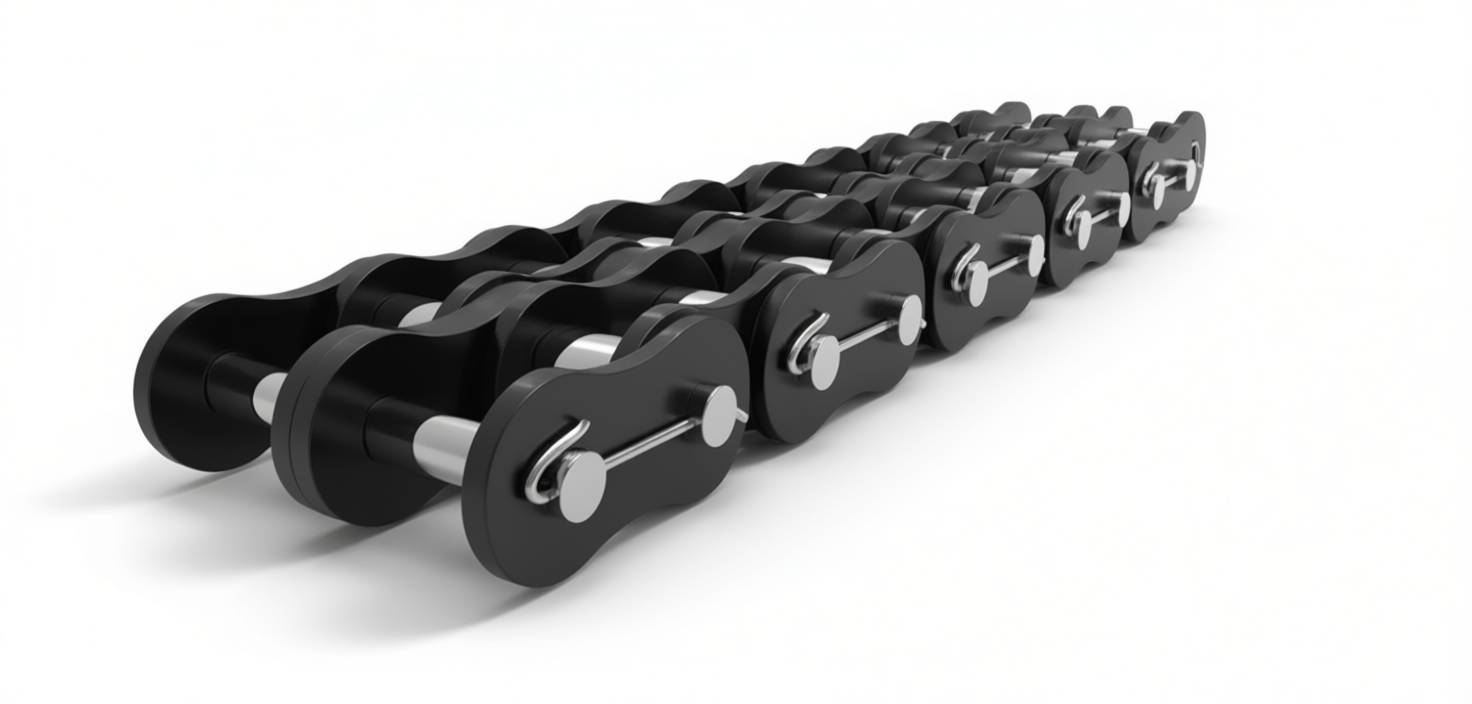

Цепи приводные роликовые повышенной точности и прочности двухрядные ГОСТ 21834-87 (2НП, 2ТП)

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные роликовые повышенной точности и прочности двухрядные ГОСТ 21834-87 (2НП, 2ТП)

Цепи приводные роликовые двухрядные – это цепи, состоящие из двух параллельных рядов шарнирно-соединенных звеньев, собранных на общих валиках.

Такая конструкция призвана обеспечить передачу большего по сравнению с однорядными цепями крутящего момента в тех случаях, когда применение цепей больших шагов нецелесообразно (точные скоростные нагруженные передачи).

ГОСТ 21834-87	Аналог цепи	Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика	Ширина внутренней пластины	b max	Толщина пластины	Попер. шаг	Разруш. нагрузка	Вес 1 метра
	ANSI В29.1М	t	d1 max	b1	d2 max	b7 max	h max	b max	S max	А	Qmin	q
	ANSI В29.1М	мм	мм	мм	мм	мм	мм	мм	мм	мм	кН/кгс	кг/м
2НП-25.4	80-2	25,4	15,88	15,88	7,95	68	24,13	22	3,2	29,29	130/13000	5,6
2ТП-25.4	80Н-2	25,4	15,88	15,88	7,95	75	24,13	24	4	32,59	130/13000	6,4
2НП-31.75	100-2	31,75	19,05	19,05	9,55	82	30,18	26	4	35,76	200/20000	8,4
2ТП-31.75	100Н-2	31,75	19,05	19,05	9,55	89	30,18	28	4,8	39,1	200/20000	9,4
2НП-38.1	120-2	38,1	22,23	25,4	11,12	103	36,1	31	4,8	45,44	300/30000	12,4
2ТП-38.1	120Н-2	38,1	22,23	25,4	11,12	110	36,1	32	5,6	48,87	300/30000	13,4
2НП-44.45	140-2	44,45	25,4	25,4	12,72	110	42,24	34	5,6	48,87	418/41800	16
2ТП-44.45	140Н-2	44,45	25,4	25,4	12,72	116	42,24	36	6,4	52,2	418/41800	17,4
2НП-50.8	160-2	50,8	28,58	31,75	14,29	128	48,26	39	6,4	58,55	526/52600	21,4
2ТП-50.8	160Н-2	50,8	28,58	31,75	14,29	135	48,26	42	7,2	61,9	526/52600	22,8
2НП-57.15	180-2	57,15	35,7	35,72	17,45	144	54	42	7,2	65,84	680/68000	28
2ТП-57.15	180Н-2	57,15	35,7	35,72	17,45	152	54	44	8	69,16	680/68000	32
2НП-63.5	200-2	63,5	39,67	38,1	19,85	160	60,32	48	8	72,5	860/86000	34,8
2ТП-63.5	200Н-2	63,5	39,67	38,1	22,2	173	60,32	52	9,5	78,31	\|1040/104000	40
