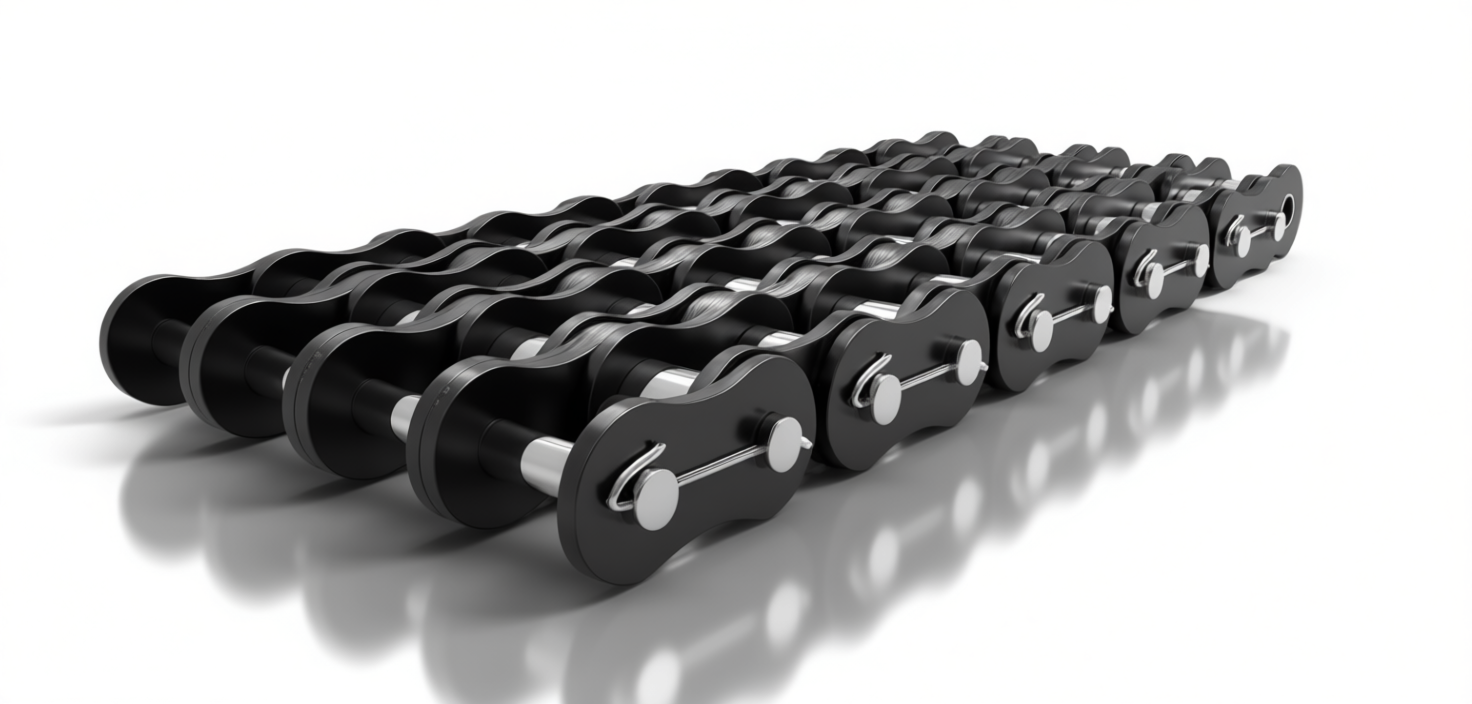

Цепи приводные роликовые повышенной точности и прочности четырехрядные ГОСТ 21834-87 (4НП, 4ТП)

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные роликовые повышенной точности и прочности четырехрядные ГОСТ 21834-87 (4НП, 4ТП)

Цепи четырех и более рядов применяются там, где кроме передачи больших крутящих моментов при высоких скоростях, необходимо обеспечить еще и высокую надежность. Такие цепи обеспечивают длительную эксплуатацию без остановки оборудования. Обычно их замена выполняется по регламенту, а не по фактическому состоянию. Многорядные цепи наиболее часто применяются в редукторах привода буровых установок и в различных лебедках, а так же, в приводах грузоподъемной техники.

ГОСТ 21834-87	Аналог цепи	Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика	Ширина внутренней пластины	b max	Толщина пластины	Попер. шаг	Разруш. нагрузка	Вес 1 метра
	ANSI В29.1М	t	d1 max	b1	d2 max	Ь7 max	h max	b max	S max	А	Qmin	q
	ANSI В29.1М	мм	мм	мм	мм	мм	мм	мм	мм	мм	кН/кгс	кг/м
4НП-25,4	80-4	25,4	15,88	15,88	7,95	127	24,13	22	3,2	29,29	260/26000	11,2
4ТП-25,4	80Н-4	25,4	15,88	15,88	7,95	140	24,13	24	4	32,59	260/26000	12,8
4НП-31,75	100-4	31,75	19,05	19,05	9,55	153	30,18	26	4	35,76	400/40000	16,8
4ТП-31,75	100Н-4	31,75	19,05	19,05	9,55	166	30,18	28	4,8	39,1	400/40000	18,8
4НП-38,1	120-4	38,1	22,23	25,4	11,12	194	36,1	31	4,8	45,44	600/60000	24,8
4ТП-38,1	120Н-4	38,1	22,23	25,4	11,12	207	36,1	32	5,6	48,87	600/60000	26,8
4НП-44,45	-	44,45	25,4	25,4	12,72	208	42,24	34	5,6	48,87	836/83600	32
4ТП-44,45	140Н-4	44,45	25,4	25,4	12,72	220	42,24	36	6,4	52,2	836/83600	34,5
4НП-50,8	160-4	50,8	28,58	31,75	14,29	246	48,26	39	6,4	58,55	1052/105200	42,8
4ТП-50,8	160Н-4	50,8	28,58	31,75	14,29	259	48,26	42	7,2	61,9	1052/105200	45,6
4НП-57,15	180-4	57,15	35,7	35,72	17,45	276	54	42	7,2	65,84	1360/136000	56
4ТП-57,15	180Н-4	57,15	35,7	35,72	17,45	289	54	44	8	69,16	1360/136000	64
4НП-63,5	200-4	63,5	39,67	38,1	19,85	304	60,32	48	8	72,5	1720/172000	69,6
4ТП-63,5	200Н-4	63,5	39,67	38,1	22,2	330	60,32	52	9,5	78,31	2080/208000	60,0
