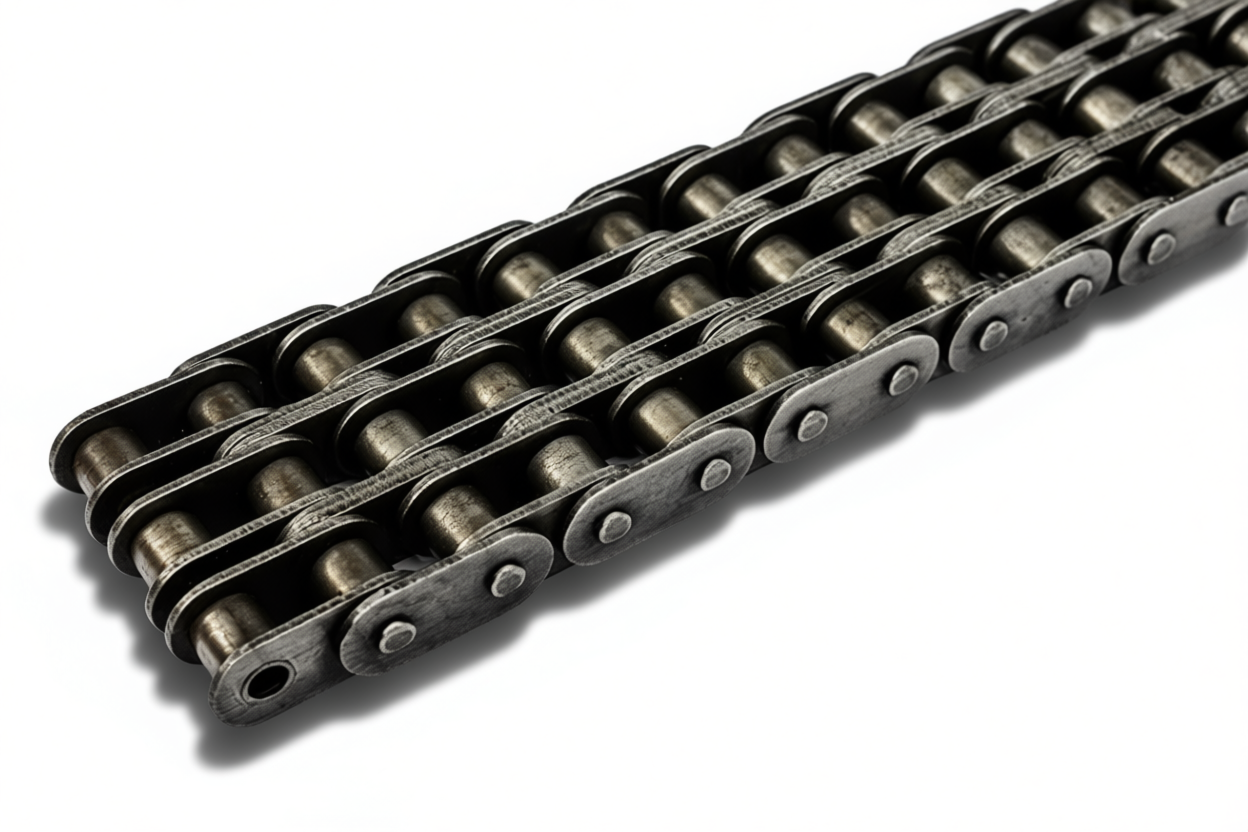

Цепи приводные роликовые ISO 606 трехрядные (серии B)

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные роликовые по ISO 606 трехрядные сери «В».Серия цепей «В» по ISO 606 имеет отличия геометрических параметров от серии «А» и от цепей по российским стандартам. Отличия невелики, но они не позволяют заменять эти цепи другими. В случаях, когда передаваемые крутящие моменты велики, а диаметры звездочек ограничены габаритами привода, можно увеличить ширину и использовать трехрядные цепи.

ISO 606	Аналог цепи	Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика		Ширина внутренней пластины	Толщина пластин	Попер. шаг	Разруш. нагрузка	Средняя прочность при растяжении	Вес 1 метра
	ГОСТ 13568-97	t	d1	b1 min	d2	b2 max	b7 max	h max	S2/S1 max	А	Q min	Qo	q
	ГОСТ 13568-97	мм	мм	мм	мм	мм	мм	мм	мм	мм	кН/кгс	кН	кг/м
05В-3		8	5	3	2,31	19,9	23	7,11	0,8	5,64	11,7/1170	12,8	0,5
*06В-3		9,525	6,35	5,72	3,28	34	37,3	8,26	1,3	10,24	25,4/2540	27,9	1,2
08В-3	ЗПР-12,7-45,4	12,7	8,51	7,75	4,45	44,9	50	11,8	1,6	13,92	45,4/4540	49,9	2
10В-3	ЗПР-15,875-68,1	15,875	10,16	9,65	5,08	52,8	57	14,8	1,7	16,59	68,1/6810	74,9	2,8
12В-3		19,05	12,07	11,68	5,72	61,7	66,3	16,13	1,85	19,46	86,7/8670	95,4	3,5
16В-3		25,4	15,88	17,02	8,28	99,9	105,3	21,08	4,15/3,1	31,88	160,0/16000	176	8,1
20В-3		31,75	19,05	19,56	10,19	116,1	122,2	26,42	4,5/3,5	36,45	250,0/25000	275	10,8
24В-3		38,1	25,4	25,4	14,63	150,2	156,8	33,4	6,0/4,8	48,36	425,0/42500	467,5	20,1
28В-3		44,45	27,94	30,99	15,9	184,3	191,7	37,08	7,5/6,0	59,56	530,0/53000	583	24,9
32В-3		50,8	29,21	30,99	17,81	184,5	192,4	42,29	7,0/6,0	58,55	670,0/67000	737,2	31,5
40В-3		63,5	39,37	38,1	22,89	227,2	237,4	52,96	8,5/8,0	72,29	950,0/95000	1045,3	48
48В-3		76,2	48,26	45,72	29,24	281,6	292,1	63,88	12,0/10,0	91,21	1500,0/150000	1650	75
56В-3		88,9	53,98	53,34	34,32	327,8	339,5	77,85	13,5/12,0	106,6	2240,0/224000	2464,1	107,2
64В-3		101,6	63,5	60,96	39,4	369,8	382,8	90,17	15,0/13,0	119,89	3000,0/300000	3300	136,5
72В-3		114,3	72,39	68,58	44,48	420	434,3	103,63	17,0/15,0	136,27	3750,0/375000	4125,2	180,6

* Прямой контур пластин
