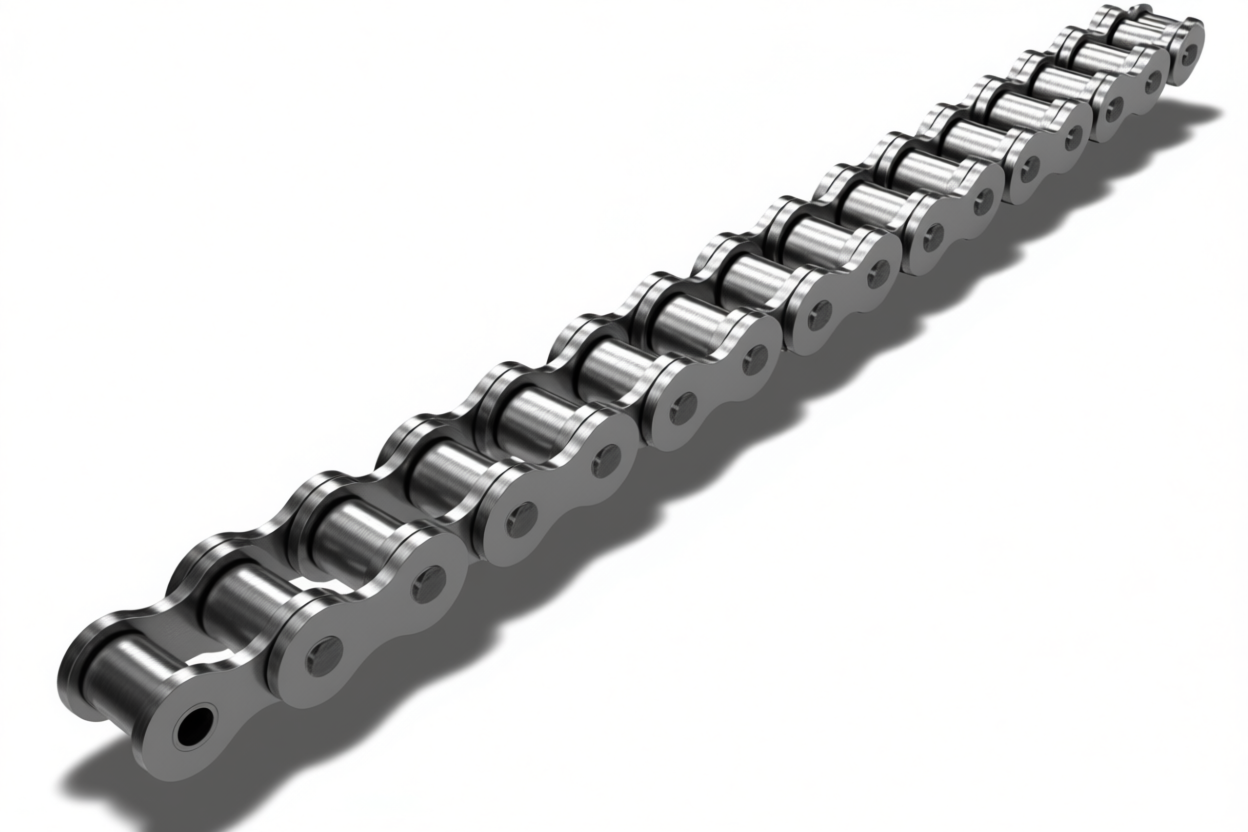

Цепи приводные роликовые ISO 606 однорядные (серии А)

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные роликовые ISO 606 однорядные (серии А).Основной ряд этих цепей совпадает по своим размерам с цепями по ГОСТ 13568. Но стандарт ISO 606 включает в себя несколько больше типоразмеров. Весь перечень приводных роликовых цепей по ISO 606 и их размеры приведены в таблице ниже.

ISO 606	Аналоги цепи		Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика		Ширина внутренней пластины	Толщина пластины	Разруш. нагрузка	Средняя прочность при растяжении	Вес 1 метра
	ANSI B29.1M	ГОСТ 13568-97	t	d1	b1 min	d2	b2 max	b7 max	h max	S max	Qmin	Qo	q
	ANSI B29.1M	ГОСТ 13568-97	мм	мм	мм	мм	мм	мм	мм	мм	кН/кгс	кН	кг/м
085	41	-	12,7	7,77	6,25	3,58	14	16	9,91	1,3	6,7/670	12,6	0,4
08A-1	40	-	12,7	7,92	7,85	3,98	17,8	21,7	12,07	1,5	13,8/1380	17,8	0,6
10A-1	50	-	15,875	10,16	9,4	5,09	21,8	25,9	15,09	2,03	21,8/2180	29,4	1
12A-1	60	ПР-19,05-31,8	19,05	11,91	12,57	5,96	26,9	31,5	18,08	2,42	31,1/3110	41,5	1,8
16A-1	80	ПР-25,4-60	25,4	15,88	15,75	7,94	33,5	38,9	24,13	3,25	55,6/5560	69,4	2,6
20A-1	100	ПР-31,75-89	31,75	19,05	18,9	9,54	41,1	47,2	30,18	4	86,7/8670	109,2	3,9
24A-1	120	ПР-38,1-127	38,1	22,23	25,22	11,11	50,8	57,4	36,2	4,8	124,6/12460	156,3	5,6
28A-1	140	ПР-44,45-172,4	44,45	25,4	25,22	12,71	54,9	62,3	42,24	5,6	169,0/16900	212	7,5
32A-1	160	ПР-50,8-227	50,8	28,58	31,55	14,29	65,5	73,4	48,26	6,4	222,4/22240	278,9	10,1
36A-1	180	-	57,15	35,71	35,48	17,46	73,9	83	54,31	7,2	280,2/28020	341,8	13,5
40A-1	200	ПР-63,5-354	63,5	39,68	37,85	19,85	80,3	90,5	60,33	8	347,0/34700	431,6	16,2
48A-1	240	-	76,2	47,63	47,35	23,81	95,5	106,00	72,39	9,5	500,4/50040	622,5	23,2

Для заказа можете связатся по номерам телефонов или написать на почту

Телефоны:
+7 (473) 202-36-01
+7 (800) 222-98-20 (бесплатно по РФ)

Email:
zakaz@tpk36.ru
