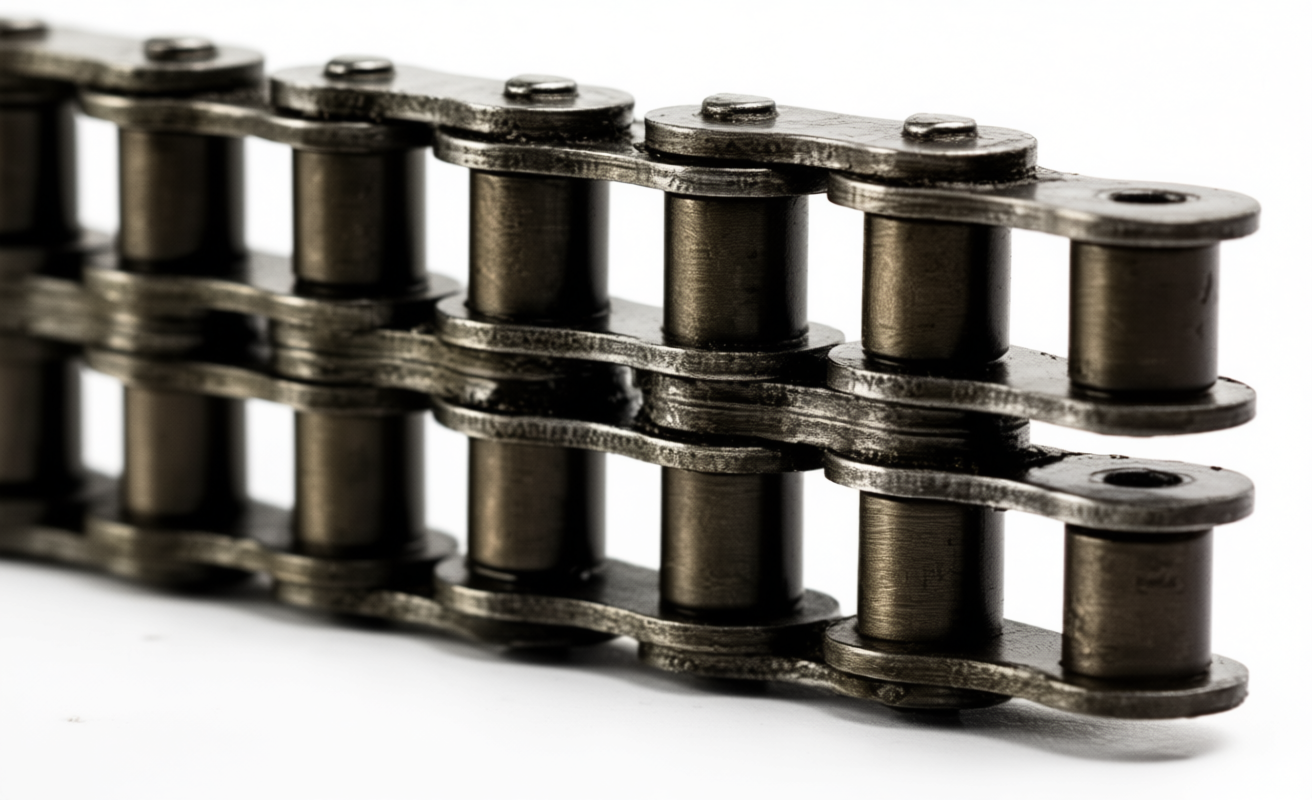

Цепи приводные роликовые ISO 606 двухрядные (серии В)

Характеристики

Класс защиты

—

IP54

Страна производства

—

Россия

Климатический класс

—

О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат

Цепи приводные роликовые ISO 606 двухрядные (серии В)

Цепи приводные роликовые по ISO 606 двухрядные серии «В».Для передачи большой мощности, когда нецелесообразно применять цепи больших шагов, следует выбирать многорядные цепи. Двухрядные цепи имеют вдвое большую силовую характеристику, чем однорядные. Следует помнить о том, что цепи серии «В» по ISO 606 не взаимозаменяемы с цепями по российским стандартам.

ISO 606	Аналог цепи	Шаг	Диаметр ролика	Ширина между внутренними пластинами	Диаметр валика	Длина валика		Ширина внутренней пластины	Толщина пластин	Поперечный шаг	Разрушающая нагрузка	Средняя прочность при растяжении	Вес 1 метра
	ГОСТ 13568-97	t	d1	b1 min	d2	b2 max	b7 max	h max	S2/S1 max	А	Q min	Qo	q
	ГОСТ 13568-97	мм	мм	мм	мм	мм	мм	мм	мм	мм	кН/кгс	кН	кг/м
05В-2		8	5	3	2,31	14,3	17,4	7,11	0,8	5,64	7,8/780	10,2	0,3
*06В-2		9,525	6,35	5,72	3,28	23,8	27,1	8,26	1,3	10,24	16,9/1690	18,7	0,8
08В-2	2ПР-12,7-31,8	12,7	8,51	7,75	4,45	31	34,9	11,81	1,6	13,92	31,1/3110	38,7	1,3
10В-2	2ПР-15,875-45,4	15,875	10,16	9,65	5,08	36,2	40,3	14,73	1,7	16,59	45,4/4540	56,2	1,8
12В-2		19,05	12,07	11,68	5,72	42,2	46,8	16,13	1,85	19,46	57,8/5780	66,1	2,3
16В-2		25,4	15,88	17,02	8,28	68	73,4	21,08	4,15/3,1	31,88	106,0/10600	133	5,4
20В-2		31,75	19,05	19,56	10,19	79,7	86,8	26,42	4,5/3,5	36,45	170,0/17000	211,2	7,2
24В-2		38,1	25,4	25,4	14,63	101,8	108,4	33,4	6,0/4,8	48,36	280,0/28000	319,2	13,4
28В-2		44,45	27,94	30,99	15,9	124,7	132,1	37,08	7,5/6,0	59,56	360,0/36000	406,8	16,6
32В-2		50,8	29,21	30,99	17,81	126	133,9	42,29	7,0/6,0	58,55	450,0/45000	508,5	21
40В-2		63,5	39,37	38,1	22,89	154,9	165,1	52,96	8,5/8,0	72,29	630,0/63000	711,9	32
48В-2		76,2	48,26	45,72	29,24	190,4	200,9	63,88	12,0/10,0	91,21	1000,0/100000	1130	50
56В-2		88,9	53,98	53,34	34,32	221,2	232,9	77,85	13,5/12,0	106,6	1600,0/160000	1760	71,5
64В-2		101,6	63,5	60,96	39,4	250,8	263,8	90,17	15,0/13,0	119,89	2000,0/200000	2200	91
72В-2		114,3	72,39	68,58	44,48	283,7	298	103,63	17,0/15,0	136,27	2500,0/250000	2750	120,4

* Прямой контур пластин

Для заказа можете связатся по номерам телефонов или написать на почту
