Приводная втулочная цепь предназначена для передачи крутящего момента с ведущего вала на ведомые в условиях сильного загрязнения механизмов. Цепь работает на относительно низкой скорости, в условиях сильной запыленности, обилия влаги. Работу в подобных условиях обеспечивают увеличенные площадки шарниров относительно цепей на роликах и возросшего диаметра валиков и втулок. Область применения таких цепей достаточно широка, однако действующий ГОСТ 13568-97 прямо запрещает их эксплуатацию в буровых установках. Обращая внимание на маркировку, следует помнить, что ПВ означает однорядную втулочную цепь, а 2ПВ — двухрядную.
Характеристики приводной втулочной цепи ПВ:
|
Типоразмер цепи |
t |
b1, не менее |
d2 |
d1,d4 |
h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, кН, не менее |
Масса 1 м цепи (расчетная), кг |
|
Цепи приводные втулочные однорядные типа ПВ |
|||||||||
| ПВ-9,525-11,5 | 9,525 | 7,6 | 3,59 | 5 | 8,8 | 18,5 | 10 | 11,5 | 0,5 |
| ПВ-9,525-13,0 | 9,525 | 9,52 | 4,45 | 6 | 9,85 | 21,2 | 12 | 13 | 0,65 |
Хотите уточнить условия покупки или стоимость? Свяжитесь с нами по телефонам 8(473)239-33-69, 8(473) 220-44-25 или оставьте заявку на сайте.

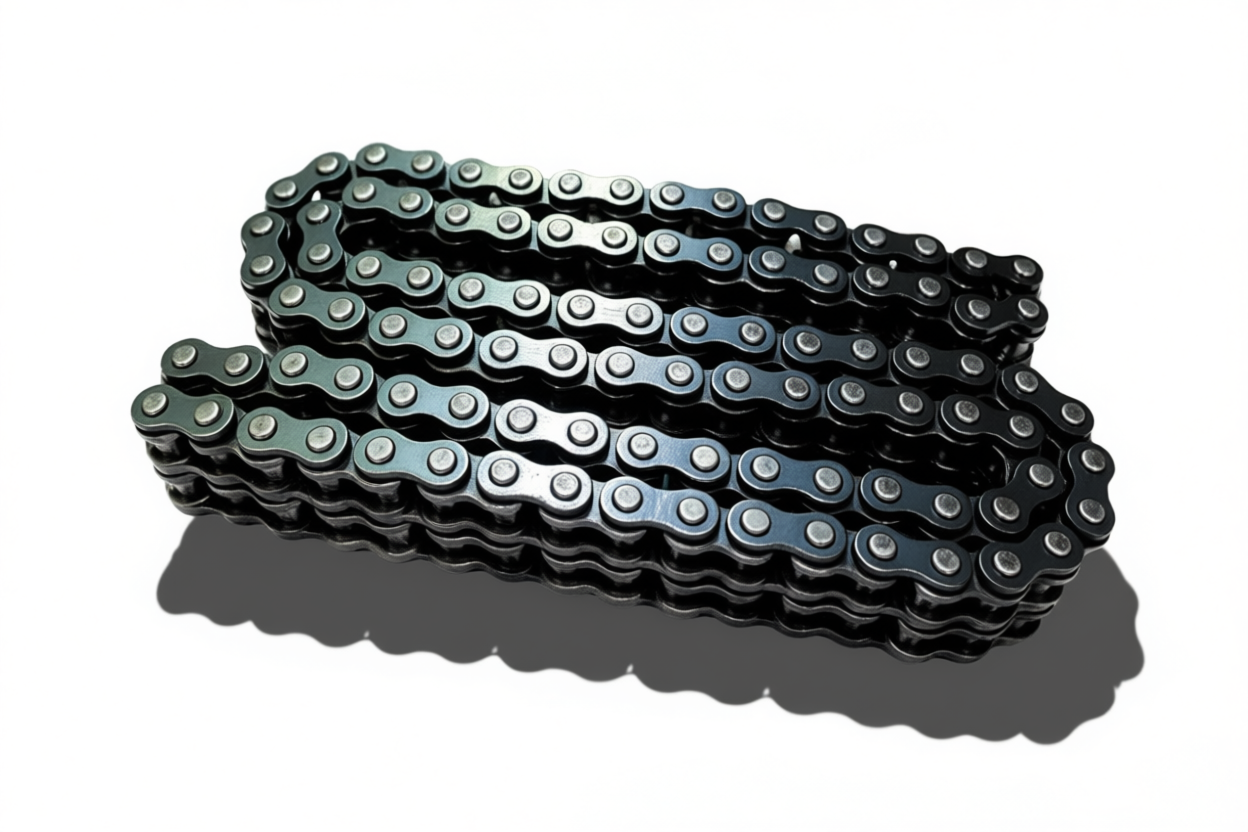

Приводная втулочная цепь 2ПВ
Основная причина появления двухрядной и более приводных цепей — желание и необходимость передать увеличенную нагрузку на ведомые валы. В связи с этим промышленностью выпускаются двухрядные, трехрядные и более цепи. По сути они представляют такие же однорядные цепи, звенья которых нанизаны на более длинные валики. В случае повышенных нагрузок и в тяжелых условиях желательно применять цепи оснащенные изогнутыми пластинами. Высокая стандартизация цепей облегчает их применение, расчет, обслуживание и ремонт. Главными параметрами, характеризующими цепи являются ширина и шаг звена, тип цепи.
Характеристики приводной втулочной цепи 2ПВ:
|
Типоразмер цепи |
t |
b1, не менее |
d2 |
d1,d4 |
А |
h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, кН, не менее |
Масса 1 м цепи, (расчетная), кг |
|
Цепи приводные втулочные двухрядные типа 2ПВ |
|
|||||||||
| 2ПВ-9,525-20 | 9,525 | 5,2 | 4,45 | 6 | 10,75 | 9,85 | 27,5 | 8,5 | 20 | 1 |
Хотите уточнить условия покупки или стоимость? Свяжитесь с нами по телефонам 8(473)239-33-69, 8(473) 220-44-25 или оставьте заявку на сайте.
Для чего применяют приводные втулочные цепи?
Приводные втулочные цепи принадлежат к основным типам, наиболее широко применяемым промышленности. Большая часть цепей подверглась сильной стандартизации, что облегчает проектирование, обслуживание и ремонт техники. Чтобы сделать правильный выбор цепи — следует знать ее ширину, шаг и максимальную, разрушающую нагрузку. Когда работает механизм с цепной втулочной передачей (кроме цепей оснащенных изогнутыми пластинами), увеличивающийся износ приводит к росту шага наружных звеньев, почти в два раза выше, чем среднее значение для цепи изначально. Приводные втулочные цепи могут использоваться при перемещении цепи со скоростью до 40 метров в секунду и температуре среды до 300 градусов по Цельсию. Если же звенья изготовлены из жаростойкой стали, тогда цепь способна выдерживать нагрев до +800 градусов Цельсия и при этом продолжать работу. Однако втулочные цепи применяют на скоростях, существенно ниже указанной.
