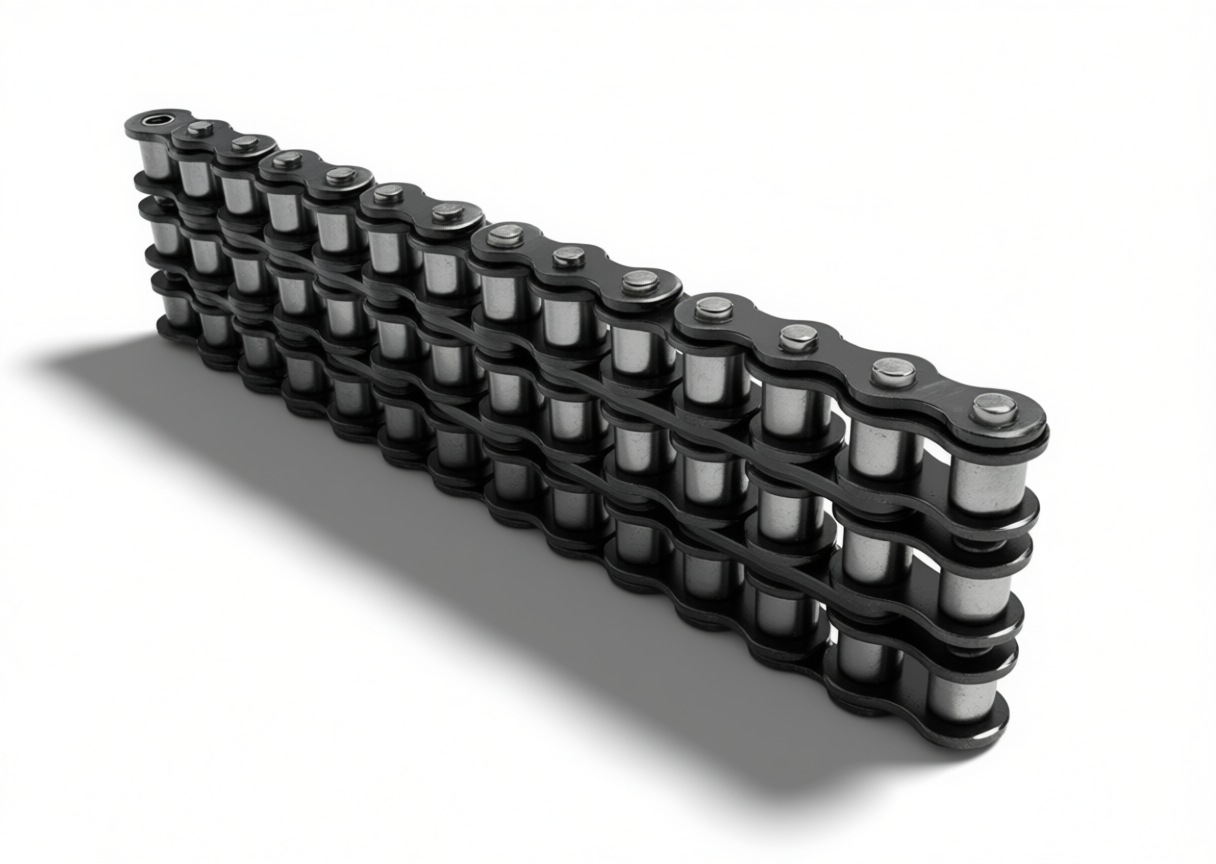

Цепь приводная роликовая однорядная и многорядная – надежное приспособление, которое используется в различных сферах и отраслях промышленности. Исходя из параметров повышенной точности и прочности, выбирается модель цепи, идеально подходящая под определенные эксплуатационные условиях. Входящие в состав цепи ролики, которые свободно насаживаются на втулку, под воздействием передачи цепного типа занимают свое место в соответствующих впадинах звездочек, тем самым передавая им нагрузку, или же воспринимая нагрузку от них. В целях увеличения мощности привода стоит использовать многорядные роликовые цепи. Соединяются такие цепи посредством удлинительных валиков. То есть такая конструкция может выдерживать нагрузку, которая будет прямо пропорциональна числу рядов. Важно отметить, что все цепи в процессе производства проверяются на вытяжку.
Цена: от 50 руб. за 1 п.м.
Пример условного обозначения при заказе
ЦепьПР-12,7-1820 ГОСТ 13568-75, что означает:
- ПР- приводная роликовая цепь
- 12,7- шаг цепи, мм
- 1820- разрушающая нагрузка , кг
Тип цепей:
ПР - роликовые однорядные;
2ПР - роликовые двухрядные;
3ПР - роликовые трехрядные;
4ПР - роликовые четырехрядные.
1. Цепь типа ПР
1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено
|
Типоразмер цепи |
t |
b1, не менее |
d2 |
d1,d4 |
h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, кН, не менее |
Масса 1 м цепи (расчетная), кг |
|
Цепи приводные роликовые однорядные типа ПР |
|||||||||
| ПР-8-4,6 | 8 | 3 | 2,31 | 5 | 7,5 | 12 | 7 | 4,6 | 0,2 |
| ПР-9,525-9,1 | 9,525 | 5,72 | 3,28 | 6,35 | 8,5 | 17 | 10 | 9,1 | 0,45 |
| ПР-12,7-10-1 | 12,7 | 2,4 | 3,66 | 7,75 | 10 | 10,5 | 6,3 | 10 | 0,3 |
| ПР-12,7-9 | 12,7 | 3,3 | 3,66 | 7,75 | 10 | 12 | 7 | 9 | 0,35 |
| ПР-12,7-18,2-1 | 12,7 | 5,4 | 4,45 | 8,51 | 11,8 | 19 | 10 | 18,2 | 0,65 |
| ПР-12,7-18,2 | 12,7 | 7,75 | 4,45 | 8,51 | 11,8 | 21 | 11 | 18,2 | 0,75 |
| ПР-15,875-23-1 | 15,875 | 6,48 | 5,08 | 10,16 | 14,8 | 20 | 11 | 23 | 0,8 |
| ПР-15,875-23 | 15,875 | 9,65 | 5,08 | 10,16 | 14,8 | 24 | 13 | 23 | 1 |
| ПР-19,05-31,8 | 19,05 | 12,7 | 5,94 | 11,91 | 18,2 | 33 | 18 | 31,8 | 1,9 |
| ПР-25,4-60 | 25,4 | 15,88 | 7,92 | 15,88 | 24,2 | 39 | 22 | 60 | 2,6 |
| ПР-31,75-89 | 31,75 | 19,05 | 9,53 | 19,05 | 30,2 | 46 | 24 | 89 | 3,8 |
| ПР-38,1-127 | 38,1 | 25,4 | 11,1 | 22,23 | 36,2 | 58 | 30 | 127 | 5,5 |
| ПР-44,45-172,4 | 44,45 | 25,4 | 12,7 | 25,4 | 42,4 | 62 | 34 | 172,4 | 7,5 |
| ПР-50,8-227 | 50,8 | 31,75 | 14,27 | 28,58 | 48,3 | 72 | 38 | 227 | 9,7 |
| ПР-63,5-354 | 63,5 | 38,1 | 19,84 | 39,68 | 60,4 | 89 | 48 | 354 | 16 |
|
Цепи приводные втулочные однорядные типа ПВ |
|||||||||
| ПВ-9,525-11,5 | 9,525 | 7,6 | 3,59 | 5 | 8,8 | 18,5 | 10 | 11,5 | 0,5 |
| ПВ-9,525-13,0 | 9,525 | 9,52 | 4,45 | 6 | 9,85 | 21,2 | 12 | 13 | 0,65 |
|
Цепи приводные роликовые с изогнутыми пластинами типа ПРИ |
|||||||||
| ПРИ-78,1-360 | 78,1 | 38,1 | 17,15 | 33,3 | 45,5 | 102 | 51 | 360 | 14,5 |
| ПРИ-78,1-400 | 78,1 | 38,1 | 19 | 40 | 56 | 102 | 51 | 400 | 19,8 |
| ПРИ-103,2-650 | 103,2 | 49 | 24 | 46 | 60 | 135 | 73 | 650 | 28,8 |
| ПРИ-140-1200 | 140 | 80 | 36 | 65 | 90 | 182 | 94 | 1200 | 63 |
2. Цепь типа 2ПР
1 - внутреннее звено; 2- наружное звено; 3 - соединительное звено; 4 - переходное звено; 5 - двойное переходное звено; 6 - промежуточная пластина
|
Типоразмер цепи |
t |
b1, не менее |
d2 |
d1, d4 |
А |
h, не более |
b7, не более |
b, не более |
Разрушающая нагрузка, кН, не менее |
Масса 1 м цепи, (расчетная), кг |
|
Цепи приводные втулочные двухрядные типа 2ПВ |
|
|||||||||
| 2ПВ-9,525-20 | 9,525 | 5,2 | 4,45 | 6 | 10,75 | 9,85 | 27,5 | 8,5 | 20 | 1 |
|
Цепи приводные роликовые двухрядные типа 2ПР |
|
|||||||||
| 2ПР-12,7-31,8 | 12,7 | 7,75 | 4,45 | 8,51 | 13,92 | 11,8 | 35 | 11 | 31,8 | 1,4 |
| 2ПР-15,875-45.4 | 15,875 | 9,65 | 5,08 | 10,16 | ||||||
