Канатный электротельфер ВТ17552 стационарный (подвесной) на лапах 1.6 т, высота подъёма 48 м

ТПК «Максимум» предлагает стационарный электрический канатный тельфер взрывозащищенного исполнения модели ВТ17552 — надежное грузоподъемное устройство для подъема грузов массой до 1600 кг на высоту до 48 метров в потенциально взрывоопасных средах.

Оборудование предназначено для эксплуатации в помещениях и на открытых площадках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к подгруппе IIB (этилен, городской газ, сероводород) и температурному классу T5 (температура воспламенения выше 100°C).

Основные параметры:

• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 (температура окружающего воздуха от -25°C до +40°C);
• Исполнение для холодного климата: УХЛ1 (температура от -40°C до +40°C) — доступно по специальному заказу;
• Напряжение питания: 380 В ±10%, 50 Гц (трехфазное);
• Взрывозащита: Ex d IIB T5 по ГОСТ 31610.0-2014 (МЭК 60079-0);
• Группа режима работы: FEM 9.511 - 2m (средний режим, 125 циклов/час, ПВ 40%).

Маркировка взрывозащиты

Ex d IIB T5 расшифровывается следующим образом:

• Ex — оборудование для взрывоопасных сред;
• d — вид взрывозащиты «взрывонепроницаемая оболочка» (flameproof enclosure);
• IIB — подгруппа взрывоопасной газовой смеси;
• T5 — температурный класс (максимальная температура поверхности оборудования не превышает 100°C).

Основные технические характеристики тельфера ВТ17552

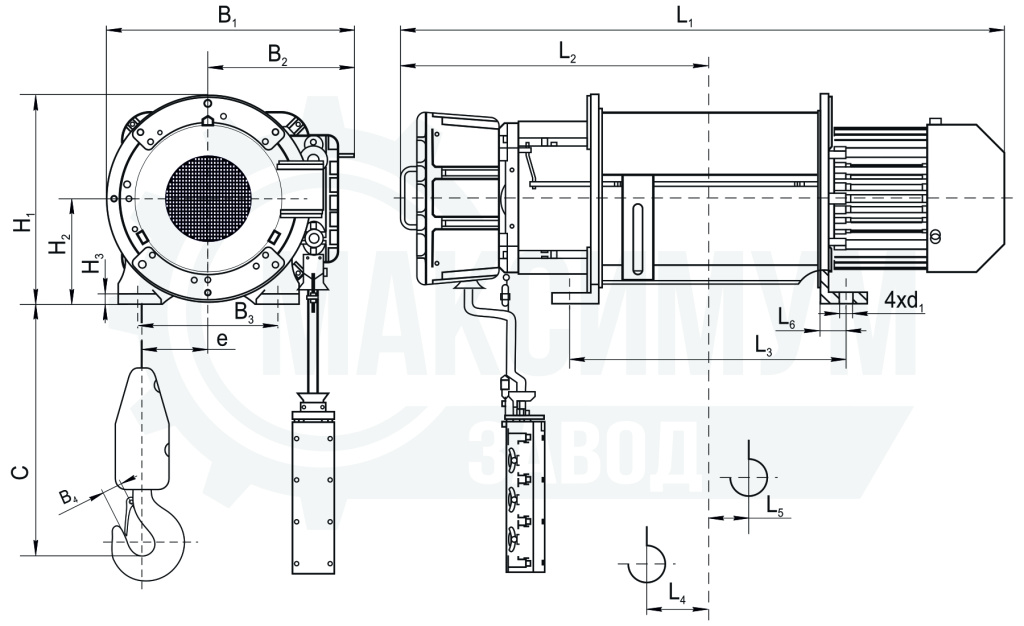

Габаритные и присоединительные размеры

* Значение L1 может варьироваться в зависимости от конкретной модификации барабана и способа крепления каната. Полный перечень размеров доступен в официальном габаритном чертеже.

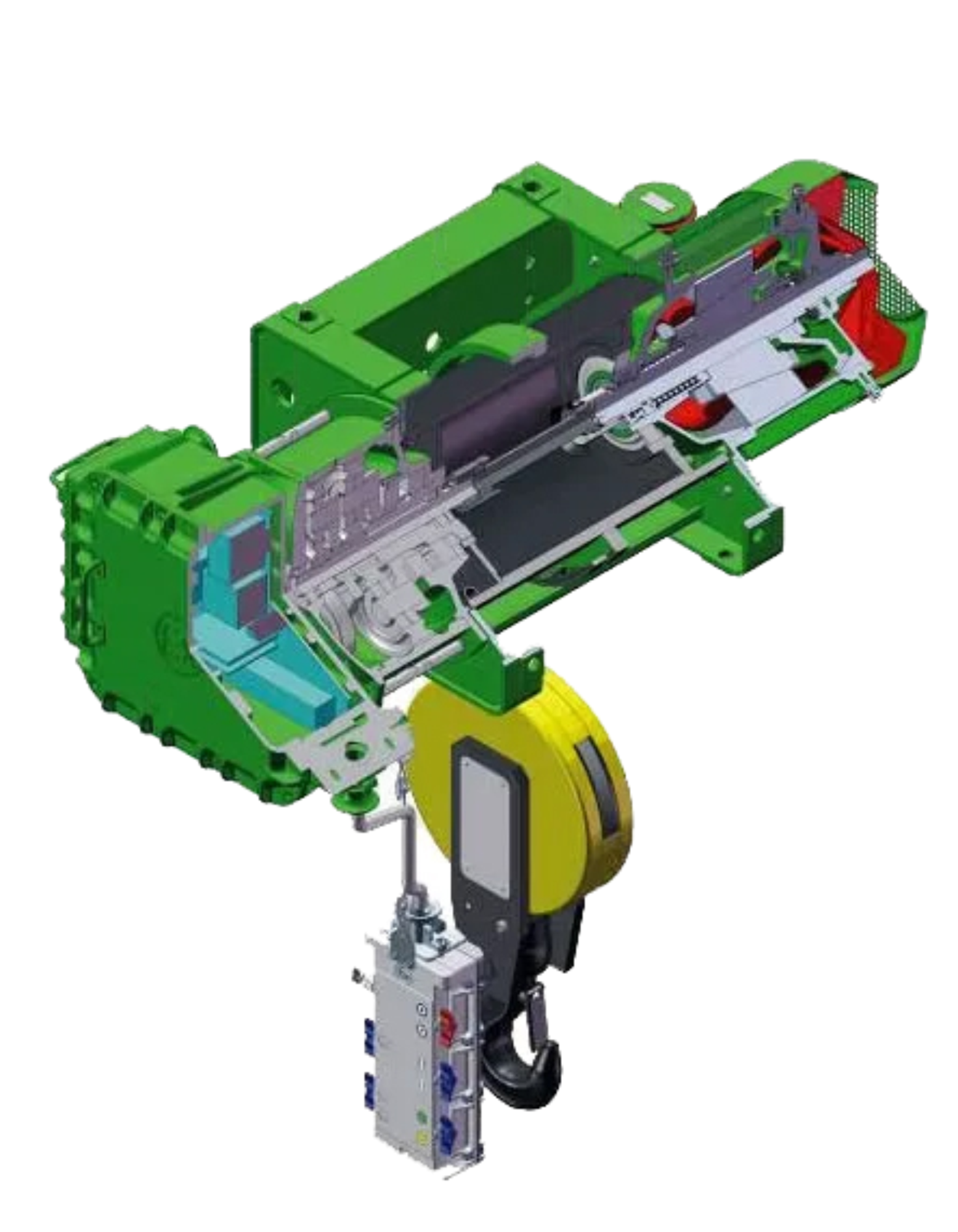

Конструктивные особенности

• Взрывонепроницаемая оболочка: все электрооборудование (двигатель, концевые выключатели, пульт управления, шкаф электроаппаратуры) размещено в корпусах, выдерживающих внутренний взрыв без передачи воспламенения во внешнюю среду;
• Двигатель подъема: взрывозащищенное асинхронное исполнение со встроенной термозащитой (3,0 кВт);
• Канатоукладчик: механический механизм для равномерной намотки каната на барабан, исключающий его спутывание;
• Концевые выключатели: ограничивают верхнее и нижнее положение крюковой подвески;
• Понижающий трансформатор: обеспечивает питание цепи управления безопасным напряжением 42 В.

Преимущества тельфера ВТ17552

• Соответствие ТР ТС 012/2011: наличие полного пакета разрешительной документации;
• Надежность: все компоненты выполнены во взрывонепроницаемом исполнении (Ex d);
• Безопасность: многоуровневая система защиты (термозащита, концевые выключатели, тормоз, низковольтное управление);
• Универсальность применения: оптимален для работы в зонах классов 1 и 2 по ГОСТ 30852.13-2002, где присутствуют газы подгруппы IIB;
• Долговечность: ресурс работы при соблюдении режима FEM 2m — не менее 5 лет;
• Компактность: оптимальное решение для стесненных условий благодаря малым габаритам и кратности полиспаста 1/1.

Области применения

Электрический взрывозащищенный тельфер ВТ17552 применяется в следующих отраслях:

• Нефтегазовая промышленность: нефтеперерабатывающие заводы, нефтебазы, газораспределительные станции;
• Химическая промышленность: производства с использованием легковоспламеняющихся жидкостей и газов;
• Лакокрасочная промышленность: цеха с применением растворителей и красок;
• Мукомольная и зерноперерабатывающая промышленность: элеваторы, зерносушилки (при наличии взрывоопасной пыли);
• Склады ГСМ: хранение и перемещение горюче-смазочных материалов;
• Тяжелое машиностроение: обслуживание оборудования во взрывоопасных зонах.

Требования к эксплуатации

1. Монтаж: должен производиться квалифицированным персоналом в соответствии с Руководством по эксплуатации и ПУЭ для взрывоопасных зон. Устройство должно быть жестко закреплено на несущей конструкции;
2. Заземление: обязательное подключение к контуру заземления;
3. Соблюдение грузоподъемности: максимальная нагрузка — 1600 кг. Превышение может привести к разрушению каната или деформации крюка;
4. Контроль состояния каната: регулярный осмотр на предмет обрывов проволок, коррозии и деформаций (особенно критично при большой высоте подъема);
5. Проверка концевых выключателей: еженедельная проверка работоспособности ограничителей хода;
6. Взрывозащита: категорически запрещается вскрывать взрывонепроницаемые оболочки при наличии взрывоопасной смеси в помещении;
7. Смазка: периодическая смазка подшипников и каната согласно графику ТО.

Комплект поставки

• Электрический тельфер ВТ17552 в сборе;
• Крюковая подвеска грузоподъемностью 1,6 т с предохранительным замком;
• Стальной оцинкованный канат диаметром 11 мм (длина соответствует высоте подъема 48 м);
• Кнопочный пост управления (6 кнопок, 42 В) с кабелем длиной 48 м;
• Шкаф электроаппаратуры во взрывозащищенном исполнении;
• Понижающий трансформатор 380/42 В;
• Канатоукладчик (механический);
• Концевые выключатели верхнего и нижнего положения;
• Паспорт изделия и Руководство по эксплуатации;
• Сертификат соответствия ТР ТС 012/2011.

Дополнительные опции (по заказу)

• Радиоуправление: взрывозащищенная система дистанционного управления;
• Исполнение для низких температур: УХЛ1 (до -40°C);
• Частотный преобразователь: для плавного регулирования скорости подъема;
• Увеличение высоты подъема: до 60 м и более (по спецзаказу);
• Система взвешивания груза.

Как заказать тельфер ВТ17552?

Для подбора оптимальной конфигурации и расчета стоимости свяжитесь с отделом продаж ТПК «Максимум». Для оформления заказа необходимо предоставить: требуемую высоту подъема, климатическое исполнение, класс взрывоопасной зоны и подгруппу взрывоопасной смеси.

Важно: Монтаж, пусконаладка и техническое обслуживание взрывозащищенного оборудования должны выполняться только специализированными организациями, имеющими лицензию на данный вид деятельности.

Осуществляем доставку по всей территории России и странам СНГ. Предоставляем полный пакет документов для сдачи оборудования в эксплуатацию на объектах, подконтрольных Ростехнадзору.
