Канатный электротельфер Т81312 передвигаемый двухрельсовой тележкой 1 т, высота подъёма 6 м

ТПК «Максимум» предлагает канатный электротельфер серии T, тип T81312 (габарит 3, двухрельсовая крановая тележка, полиспаст 2/1, высота подъёма 6 м, ходовой механизм 20 м/мин без тормоза) — надёжное грузоподъёмное устройство для подъёма и перемещения грузов массой до 1000 кг на высоту 6 метров.

Модификация для грузоподъёмности 1000 кг при режиме 2m и кратности полиспаста 2/1 соответствует габариту T..3... Высота подъёма 6 м входит в каталожный ряд для данной конфигурации: 6; 9; 12; 18; 24; 30; 36 м.

Оборудование предназначено для эксплуатации в составе мостовых и козловых кранов. Тельфер оснащён системой канатоукладчика, сдвоенным мотор-редукторным приводом передвижения, конусным тормозом механизма подъёма и комплексом защит, обеспечивающих надёжную работу в нормальных климатических условиях — от -25°C до +40°C. По заказу возможно низкотемпературное исполнение М — от -40°C до +40°C.

Основные параметры:

• Напряжение питания: 380–400 В, 3 фазы, 50 Гц;
• Оперативное напряжение: 24 В — стандарт; 42 В — по заказу;
• Режим работы: 2m по классификации FEM 9.511 / DIN 15020 / ISO 4301;
• Степень защиты: IP54 — для электродвигателя, редуктора и шкафа управления; эксплуатация допускается в закрытых помещениях или на открытых площадках под навесом;
• Степень защиты пульта управления: IP65;
• Кратность полиспаста: 2/1.

Основные технические характеристики тельфера T81312

* Диаметр каната и масса изделия зависят от конкретной заводской модификации, высоты подъёма, скоростного исполнения, межрельсового расстояния и комплектации. Перед заказом и проектированием узлов крепления данные необходимо подтверждать паспортом изделия или официальным габаритным чертежом.

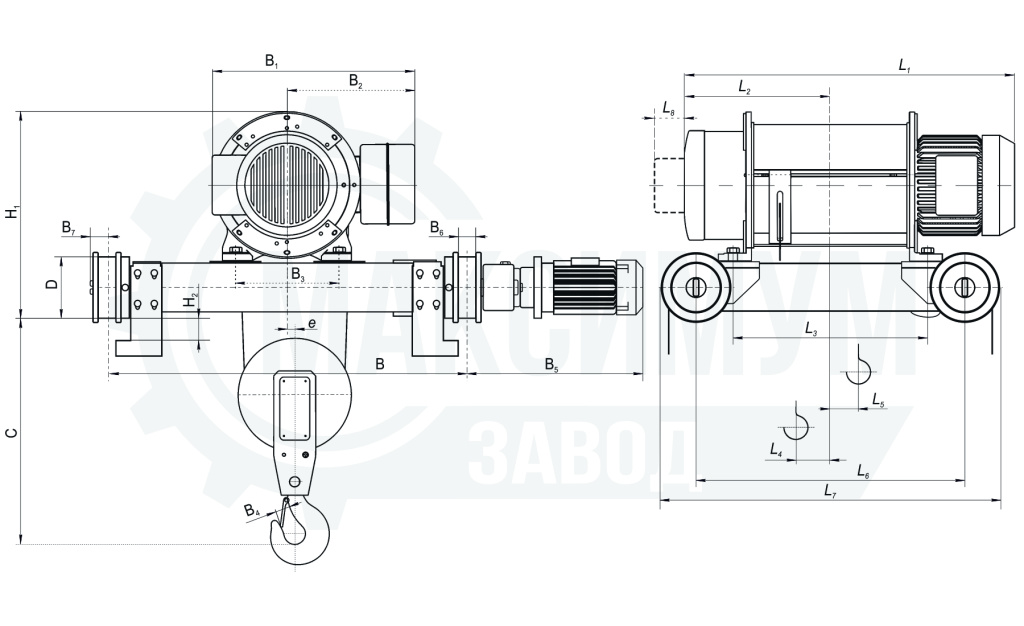

Габаритные и присоединительные размеры

Особенности конструкции

• Двухрельсовая крановая тележка: обеспечивает высокую устойчивость тали на мостовых и козловых кранах, исключает перекосы и снижает износ ходовых колёс;
• Гибкий выбор скоростей: доступность исполнений V1, V2 и V3 (включая двухскоростные режимы с микро-ходом) позволяет точно подобрать тельфер под задачи;
• Система безопасности: встроенный конусный тормоз двигателя подъёма, канатоукладчик и концевые выключатели верхнего и нижнего положения крюка;
• Термозащита: электродвигатели оснащены защитой от перегрева обмоток;
• Низковольтное управление: пульт управления питается от безопасного напряжения 24 В или 42 В через понижающий трансформатор;
• Пульт управления: степень защиты не ниже IP65.

Области применения

Электротельфер T81312 оптимален для эксплуатации в составе однобалочных и двухбалочных мостовых кранов, а также козловых кранов в следующих отраслях:

• Машиностроение и металлообработка: обслуживание станков, подача заготовок;
• Складская логистика: перемещение грузов в крытых ангарах и на открытых площадках;
• Энергетика и строительство: монтаж и обслуживание оборудования;
• Ремонтные предприятия: работа с агрегатами и узлами средней массы.

Требования к эксплуатации

1. Монтаж: должен производиться квалифицированным персоналом на подкрановые пути с соблюдением проектного межрельсового расстояния и зазоров ходовых колёс;
2. Заземление: корпус тали и токоподвод должны быть надёжно заземлены в соответствии с ПУЭ;
3. Контроль каната: регулярный визуальный осмотр на предмет износа, коррозии и деформаций;
4. Проверка концевых выключателей: регулярная проверка работоспособности ограничителей хода;
5. Смазка: периодическая смазка ходовых колёс тележки, мотор-редукторов и каната согласно графику технического обслуживания.

Комплект поставки

• Электротельфер T81312 в сборе с двухрельсовой крановой тележкой;
• Крюковая подвеска грузоподъёмностью 1,0 т с предохранительной защёлкой;
• Стальной канат диаметром 8 мм, длина соответствует высоте подъёма 6 м либо уточняется по фактической модификации;
• Кнопочный пост управления с кабелем длиной не менее 6 м;
• Блок управления с понижающим трансформатором;
• Паспорт изделия и Руководство по эксплуатации;
• Сертификат соответствия ТР ТС 010/2011.

Дополнительные опции по заказу

• Другие высоты подъёма: для 1000 кг, режим 2m, полиспаст 2/1 по каталогу доступны высоты 9; 12; 18; 24; 30; 36 м; специальные исполнения — по запросу;
• Другие скорости передвижения: 8; 10; 12; 15; 20; 32; 40 м/мин, а также двухскоростные исполнения с микроскоростью 1:3;
• Тормоз механизма передвижения: при необходимости указывается в заказе отдельно;
• Радиоуправление: система беспроводного дистанционного управления;
• Климатические исполнения: тропическое, низкотемпературное М до -40°C, морское, исполнение для химически агрессивных сред;
• Взрывозащищённое исполнение: серии BT/BMT с маркировкой (Ex) d IIB T5 / (Ex) d IIC T5;
• Дополнительные защиты: ограничитель грузоподъёмности, аварийный останов, секретный ключ и другие опции по каталожным кодам защиты.

Как заказать?

Для подбора оптимальной конфигурации свяжитесь с отделом продаж ТПК «Максимум». Для оформления заявки обязательно укажите: требуемую высоту подъёма, межрельсовое расстояние (пролёт крана), профиль рельса, скорость подъёма V1/V2/V3, одно- или двухскоростное исполнение, необходимость тормоза передвижения, климатическое исполнение и дополнительные опции.

Важно: базовое обозначение T81312 фиксирует конструктивное исполнение, габарит, высоту подъёма и параметры передвижения. Для полного заказа необходимо отдельно зафиксировать скорость подъёма, климатическое исполнение и защитные опции.

Монтаж и пусконаладка оборудования должны выполняться специализированными организациями, имеющими лицензию на работу с грузоподъёмными механизмами.

Осуществляем доставку по всей территории России и странам СНГ с полным пакетом документов для регистрации в Ростехнадзоре.
