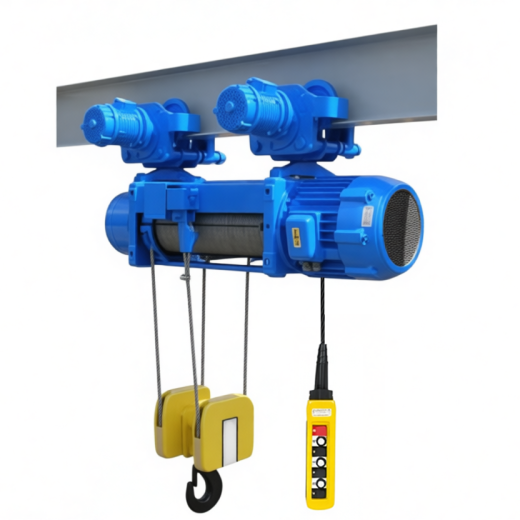

Канатный электротельфер серии MT 780 (модификация H17, V1-V2) передвижной на двух тележках 16 т, высота подъёма 17 м

ТПК «Максимум» предлагает передвижной канатный электротельфер серии MT 780 (модификация H17, V1-V2) — тяжелое грузоподъемное устройство для подъема и перемещения грузов массой до 16 000 кг на высоту до 17 метров.

Оборудование предназначено для интенсивной эксплуатации в условиях тяжелой промышленности. Тельфер оснащен системой канатоукладчика, двумя двигателями механизма передвижения и комплексом защит, обеспечивающих надежность при работе в нормальных климатических условиях (от -25°C до +40°C, исполнение УХЛ4) или в условиях низких температур (до -40°C, исполнение УХЛ1, по спецзаказу).

Основные параметры:

• Напряжение питания: 380 В, 3 фазы, 50 Гц;
• Режим работы: 1Am по классификации FEM 9.511 / ISO 4301;
• Степень защиты: IP54 (допускается эксплуатация на открытых площадках);
• Кратность полиспаста: 2/1.

Основные технические характеристики тельфера MT 780 (H17)

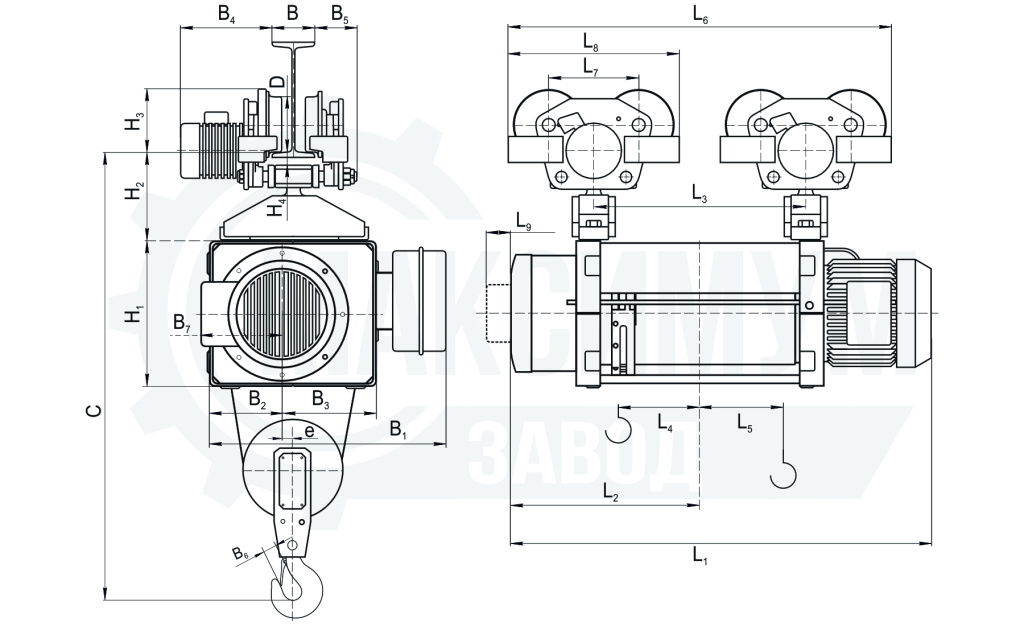

Габаритные и присоединительные размеры

* Значение L1 может незначительно варьироваться в зависимости от конкретного исполнения барабана и способа крепления каната.

Особенности конструкции

• Двухскоростной подъем с микроходом: исполнения V1 (4 / 1 м/мин или 4 / 0,25 м/мин) и V2 (6 / 1 м/мин или 6 / 0,16 м/мин) обеспечивают высокую точность позиционирования тяжелых грузов;
• Тяжелое исполнение: литой корпус редуктора и барабана, рассчитанные на длительные циклические нагрузки;
• Сдвоенный привод передвижения: два двигателя по 0,55 кВт обеспечивают плавный и симметричный ход тележки по двутавровой балке;
• Система безопасности: встроенный тормоз двигателя подъема, концевые выключатели верхнего и нижнего положения крюка, а также ограничители передвижения тележки;
• Канатоукладчик: механический механизм, исключающий перехлест и спутывание каната на барабане;
• Низковольтное управление: пульт управления питается от безопасного напряжения (24 В или 42 В) через встроенный понижающий трансформатор.

Области применения

Электротельфер MT 780 оптимален для эксплуатации в составе однобалочных и двухбалочных кран-балок, а также стационарных подъемных установок в следующих отраслях:

• Металлургия и тяжелое машиностроение: перемещение массивных заготовок, пресс-форм, валов и узлов;
• Судостроение и судоремонт: такелажные работы в эллингах и доках;
• Энергетика: монтаж и обслуживание турбин, генераторов и трансформаторного оборудования;
• Складская логистика: работа с тяжеловесными промышленными модулями и контейнерами.

Требования к эксплуатации

1. Монтаж: должен производиться квалифицированным персоналом с соблюдением зазоров, указанных в Руководстве по эксплуатации, на двутавровую балку соответствующего профиля;
2. Заземление: корпус тали и токоподвод должны быть надежно заземлены в соответствии с ПУЭ;
3. Контроль каната: регулярный визуальный и инструментальный осмотр на предмет износа, коррозии и деформаций;
4. Смазка: периодическая смазка подшипников, ходовых колес тележки и каната согласно графику технического обслуживания (ТО).

Комплект поставки

• Электротельфер MT 780 в сборе с грузовой тележкой;
• Крюковая подвеска грузоподъемностью 16,0 т с предохранительной защелкой;
• Стальной канат диаметром 18 мм (длина соответствует высоте подъема 17 м);
• Кнопочный пост управления с кабелем длиной 17 м;
• Блок управления с понижающим трансформатором;
• Паспорт изделия и Руководство по эксплуатации (на русском языке);
• Сертификат соответствия ТР ТС 010/2011.

Дополнительные опции (по заказу)

• Радиоуправление: система беспроводного дистанционного контроля (настоятельно рекомендуется для высоты подъема от 12 м);
• Частотный преобразователь: для плавного пуска и точного позиционирования груза;
• Исполнение для низких температур: до -40°C (УХЛ1);
• Ограничитель грузоподъемности (ОГП): электронный или механический;
• Увеличенная высота подъема: изготовление под индивидуальные требования проекта.

Как заказать?

Для подбора оптимальной конфигурации свяжитесь с отделом продаж ТПК «Максимум». Для оформления заявки просим указать: требуемую высоту подъема, профиль и ширину полки двутавровой балки, а также режим интенсивности работы.

Важно: Монтаж и пусконаладка оборудования должны выполняться специализированными организациями, имеющими лицензию на работу с грузоподъемными механизмами.

Осуществляем доставку по всей территории России и странам СНГ с полным пакетом документов для регистрации в Ростехнадзоре.
