Что такое мостовой кран?
Мостовой кран — это подъёмное оборудование, перемещающееся по рельсам вдоль пролёта цеха. Основу конструкции составляет горизонтальная балка (или балки), называемая мостом, по которой двигается тележка с подъёмным механизмом (талей или лебёдкой).
По количеству несущих балок мостовые краны делятся на:
- Однобалочные — один мостовой пролёт;
- Двухбалочные — два параллельных пролёта.
Оба типа могут быть как подвесными, так и опорными, с ручным или электрическим приводом.
Однобалочный мостовой кран: устройство и особенности
Однобалочный кран состоит из одной несущей балки двутаврового сечения, закреплённой на концевых балках с ходовыми тележками. Подъёмный механизм (обычно таль) перемещается по нижней полке этой балки.
Преимущества
- Компактность и лёгкий вес — меньше металлоёмкость, проще монтаж;
- Низкая стоимость — дешевле в изготовлении и установке;
- Меньше нагрузка на здание — важный плюс для подвесных кранов;
- Экономия пространства — занимает меньше места в высоту и ширину;
- Подходит для малых и средних пролётов — до 20–25 метров.
Недостатки
- Ограниченная грузоподъёмность — обычно до 10–16 тонн;
- Меньшая жёсткость — при длинном пролёте возможен прогиб балки;
- Ограниченная высота подъёма — таль подвешивается под балкой, что уменьшает полезный ход;
- Не подходит для тяжёлых и частых нагрузок — быстрее изнашивается при интенсивной эксплуатации.

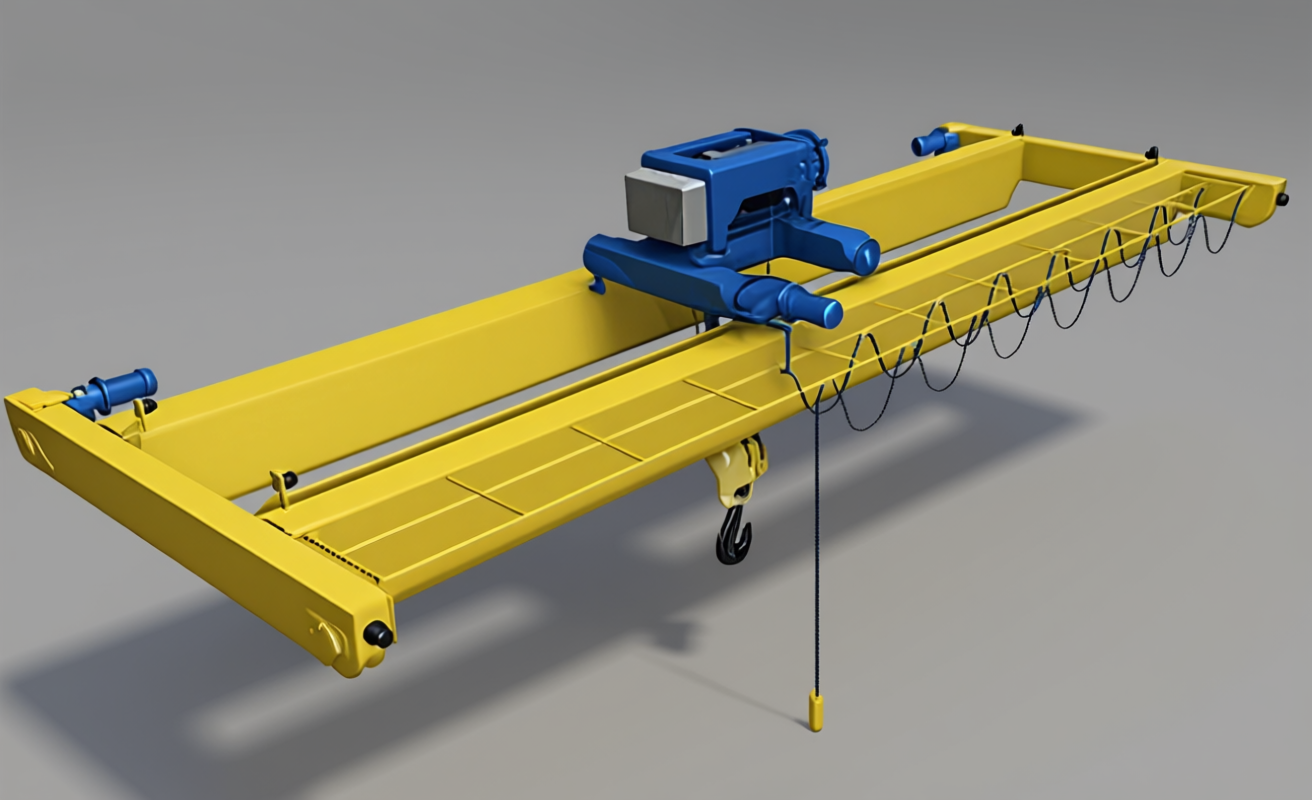

Двухбалочный мостовой кран: устройство и особенности
Двухбалочный кран имеет две параллельные несущие балки, соединённые между собой концевыми и промежуточными фермами. Тележка с лебёдкой перемещается по рельсам, установленным сверху балок.
Преимущества
- Высокая грузоподъёмность — от 10 до 100+ тонн;
- Большая жёсткость и устойчивость — минимальный прогиб даже при длинных пролётах;
- Полная высота подъёма — тележка движется сверху, что позволяет поднимать груз выше;
- Долговечность — рассчитан на интенсивную эксплуатацию в тяжёлых условиях;
- Возможность установки мощного оборудования — тяжёлые лебёдки, частотные приводы, системы позиционирования.
Недостатки
- Высокая стоимость — больше металла, сложнее производство и монтаж;
- Большая масса — требует прочных несущих конструкций или опорных колонн;
- Занимает больше места — по ширине и высоте;
- Дольше монтируется — требуется точная сборка и выверка балок.
Сравнение: однобалочный vs двухбалочный кран
| Параметр | Однобалочный кран | Двухбалочный кран |
|---|---|---|
| Количество балок | 1 | 2 |
| Грузоподъёмность | До 16 т | От 10 до 100+ т |
| Пролёт | До 25 м | До 40+ м |
| Жёсткость конструкции | Средняя | Высокая |
| Высота подъёма | Ограниченная | Максимальная |
| Металлоёмкость | Низкая | Высокая |
| Стоимость | Ниже | Выше |
| Область применения | Склады, сборочные участки, ремонтные мастерские | Машиностроение, металлургия, литейные цеха |
Когда выбирать однобалочный, а когда — двухбалочный кран?
Выбирайте однобалочный кран, если:
- Грузоподъёмность не превышает 10–16 тонн;
- Пролёт — до 25 метров;
- Нужно сэкономить бюджет и место;
- Работаете с небольшими или средними грузами;
- Требуется быстрый монтаж и простота обслуживания.
Выбирайте двухбалочный кран, если:
- Грузоподъёмность — от 10 тонн и выше;
- Пролёт — более 25 метров;
- Требуется высокая надёжность и долговечность;
- Интенсивный режим работы (сменный график, частые подъёмы);
- Необходима максимальная высота подъёма и точность позиционирования.
Вывод
Однобалочный кран — это экономичное, компактное решение для средних нагрузок и небольших цехов. Двухбалочный кран — мощная, надёжная система для тяжёлого производства, где важны грузоподъёмность, жёсткость и долговечность.
Правильный выбор типа крана напрямую влияет на эффективность, безопасность и срок окупаемости. Не уверены, какой вариант подойдёт? Наши специалисты помогут подобрать оптимальное решение — от расчёта до монтажа и пуска в эксплуатацию.
