Настенный консольный кран — компактный подъём у стены или колонны

Что такое настенный консольный кран?

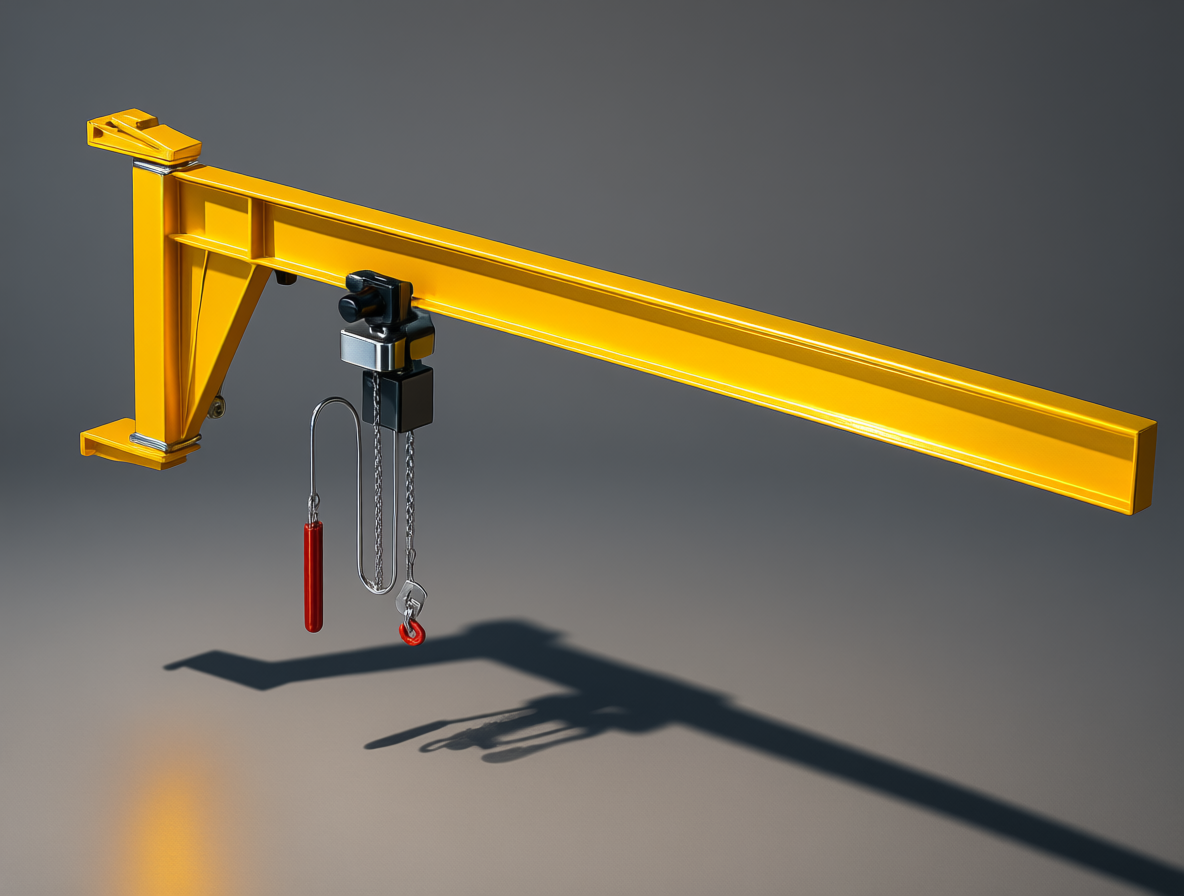

Настенный консольный кран — это компактное подъёмное устройство, состоящее из поворотной стрелы (консоли), жёстко закреплённой на кронштейне, который крепится к несущей стене или колонне. Стрела может вращаться вокруг вертикальной оси на угол от 180° до 360°, охватывая заданную рабочую зону.

По стреле перемещается таль (ручная или электрическая), поднимающая и перемещающая груз. Грузоподъёмность — от 0,25 до 5 тонн, длина стрелы — до 6 метров.

Такой кран не занимает полезную площадь цеха, не требует фундамента и легко монтируется в уже действующем производстве.

Устройство и принцип работы

Основные элементы конструкции:

• Кронштейн (опора) — сварная металлическая конструкция, крепится к стене или колонне анкерными болтами;
• Консоль (стрела) — двутавровая балка, соединённая с поворотным узлом;
• Поворотный механизм — подшипниковый узел с ручным приводом или электродвигателем;
• Подъёмный механизм — ручная или электрическая таль;
• Система противовеса — для уравновешивания стрелы (в тяжёлых моделях);
• Пульт управления — проводной или дистанционный (для электрических моделей).

Оператор перемещает таль по стреле и вращает консоль вручную или с помощью электропривода, подавая груз точно в нужную точку — например, к станку, верстаку или месту сборки.

Типы настенных консольных кранов

• С ручным поворотом — вращение осуществляется за рукоятку; простой и дешёвый вариант для редких операций;
• С червячным редуктором — облегчает вращение тяжёлой стрелы;
• С электроприводом поворота — автоматическое вращение с плавным ходом и точным позиционированием;
• С фиксированным углом поворота — 180° или 270°, если полный круг невозможен из-за препятствий;
• С выдвижной или телескопической стрелой — для регулировки радиуса действия (редко).

Преимущества настенных консольных кранов

1. Экономия пространства. Не занимает место на полу — идеален для узких цехов, ремонтных зон, вдоль стен.
2. Простота монтажа. Устанавливается быстро, без фундамента — только крепление к прочной стене или колонне.
3. Низкая стоимость. Дешевле напольных и мостовых кранов при сопоставимой функциональности.
4. Гибкость размещения. Может быть установлен у станка, в углу, на эстакаде — где есть несущая стена.
5. Высокая маневренность. Охватывает до 360° — обеспечивает полное обслуживание рабочей зоны.
6. Энергонезависимость (в ручных моделях). Работает без электричества — незаменим при ограниченном энергоснабжении.
7. Быстрое внедрение. Подходит для модернизации действующих участков без перепланировки.

Недостатки

1. Зависимость от прочности стены или колонны. Несущая конструкция должна выдерживать изгибающие и крутящие нагрузки.
2. Ограниченная грузоподъёмность. Обычно до 3–5 тонн — не подходит для тяжёлого производства.
3. Ограниченный радиус действия. Эффективен только в пределах своей зоны обслуживания.
4. Ручные модели — требуют усилий для поворота при больших массах. Электропривод решает проблему, но увеличивает стоимость.
5. Не подходит для длинных перемещений. Предназначен для локальных операций, а не для транспортировки по цеху.
6. Ограниченная мобильность. Кран привязан к месту крепления — для перемещения нужна демонтаж.

Области применения

Настенные консольные краны активно используются в:

• Механосборочных цехах — подача деталей к токарным, фрезерным, сверлильным станкам;
• Автосервисах и СТО — подъём двигателей, КПП, узлов подвески;
• Ремонтных мастерских — обслуживание оборудования, замена агрегатов;
• Складах и логистических зонах — перемещение тары, ящиков, паллет;
• Производстве оборудования — сборка, позиционирование, монтаж;
• Энергетике и ЖКХ — обслуживание насосов, задвижек, узлов учёта.

Рекомендации по выбору

При подборе настенного консольного крана учитывайте:

• Грузоподъёмность — с запасом 20–30% от максимальной нагрузки;
• Длину стрелы — должна охватывать весь рабочий участок;
• Угол поворота — 180°, 270° или 360° в зависимости от размещения;
• Тип привода — ручной или электрический (для частых операций);
• Тип тали — ручная цепная, рычажная или электрическая;
• Состояние стены или колонны — должна быть прочной, из бетона или металла;
• Условия эксплуатации — влажность, температура, агрессивная среда.

Вывод

Настенный консольный кран — это компактное, экономичное и эффективное решение для локального подъёма грузов. Его способность "висеть на стене" экономит ценное пространство и позволяет организовать подъём там, где другие краны не установить.

Хотя он не заменит мостовой кран на больших площадях, в своей нише — у станка, в ремонтной яме, вдоль цеха — он вне конкуренции.
