Консольные краны — компактное решение для локального подъёма грузов

Что такое консольный кран?

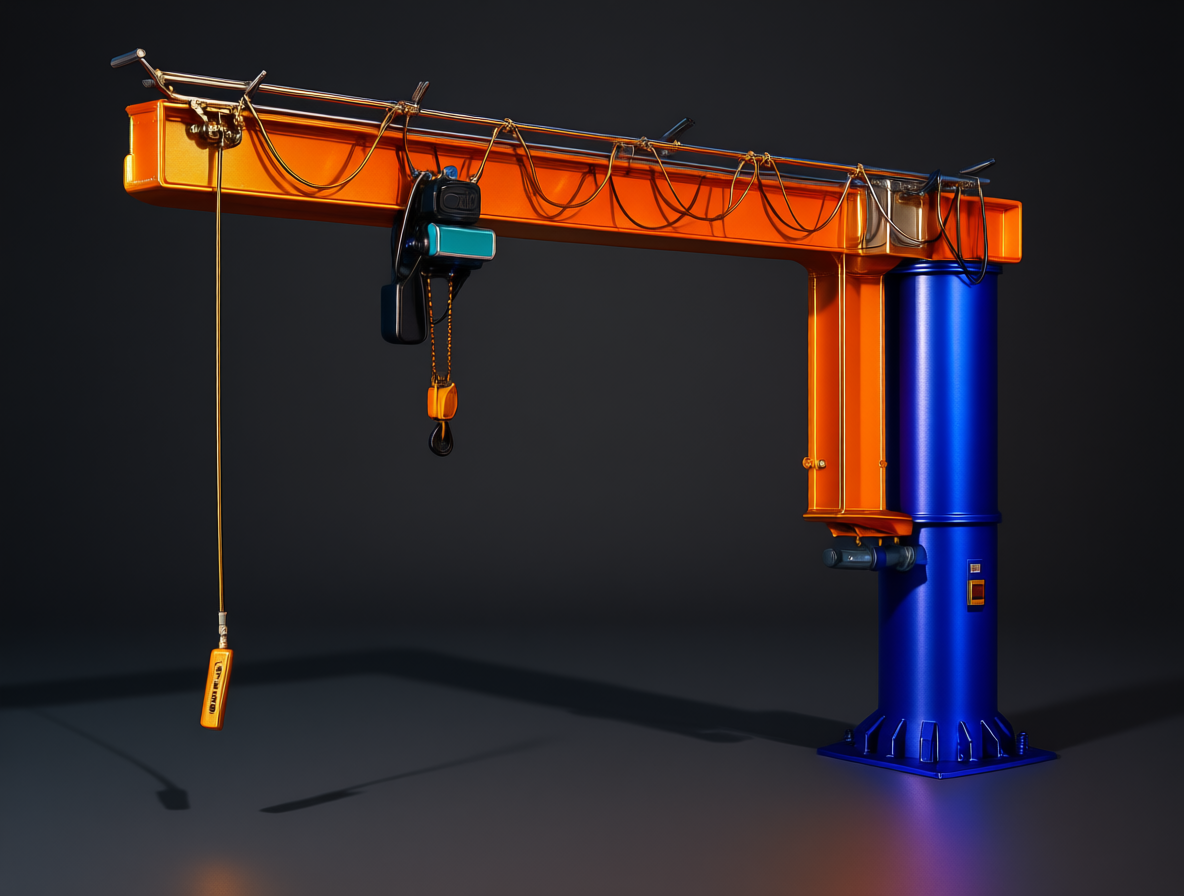

Консольный кран — это поворотное подъёмное устройство, состоящее из вертикальной стойки (колонны) и горизонтальной стрелы (консоли), на которой перемещается таль или лебёдка. Грузоподъёмный механизм поднимает и перемещает груз вдоль стрелы, а сама стрела может вращаться вокруг вертикальной оси, охватывая рабочую зону.

Консольные краны бывают:

• Настенные — крепятся к стене или колонне;
• Стойковые (напольные) — устанавливаются на фундамент;
• Передвижные — на колёсной базе для мобильного использования.

Грузоподъёмность — от 0,25 до 10 тонн, радиус действия — до 6–10 метров.

Устройство и принцип работы

Основные элементы консольного крана:

• Стойка (колонна) — несущая конструкция, передаёт нагрузку на основание или стену;
• Консоль (стрела) — горизонтальная балка, на которой установлены направляющие для тали;
• Узел поворота — подшипниковый механизм, обеспечивающий вращение стрелы (вручную или с приводом);
• Подъёмный механизм — ручная или электрическая таль, лебёдка;
• Система торможения и фиксации — для точного позиционирования (в приводных моделях);
• Пульт управления — проводной или дистанционный (для электрических моделей).

Оператор управляет подъёмом и перемещением груза, перемещая таль по стреле и поворачивая консоль в нужное положение. При ручном повороте усилие прикладывается через рукоятку; при электроприводе — вращение автоматическое.

Преимущества консольных кранов

1. Компактность и экономия пространства. Занимает минимальную площадь, не требует рельсового пути.
2. Высокая маневренность. Охватывает до 360° — позволяет подавать груз в любую точку рабочей зоны.
3. Простота монтажа. Настенные и напольные модели устанавливаются быстро, без сложных фундаментов.
4. Локальная зона обслуживания. Идеален для станков, ремонтных участков, складских зон.
5. Гибкость применения. Подходит для подъёма, перемещения, позиционирования деталей и узлов.
6. Энергонезависимость (ручные модели). Работает без электричества — незаменим в условиях ограниченного энергоснабжения.
7. Низкая стоимость. Дешевле мостовых и козловых кранов при сопоставимой функциональности.

Недостатки

1. Ограниченная грузоподъёмность. Обычно до 5–10 тонн, что не подходит для тяжёлого производства.
2. Ограниченный радиус действия. Эффективен только в пределах своей зоны обслуживания.
3. Зависимость от прочности стены или фундамента. Особенно для настенных моделей — несущая конструкция должна выдерживать нагрузку.
4. Ручные модели — требуют физических усилий. Поворот и подъём — при больших массах могут быть затруднительны.
5. Не подходит для длинных транспортировок. Предназначен для локальных операций, а не для перемещения грузов на большие расстояния.
6. При электроприводе — требует подключения к сети. Ограничивает мобильность.

Области применения

Консольные краны активно используются в:

• Механосборочных цехах — подача деталей к станкам и сборочным линиям;
• Автосервисах и ремонтных мастерских — подъём двигателей, трансмиссий;
• Складах и логистических зонах — перемещение тары, паллет, оборудования;
• Производстве оборудования — монтаж узлов, компоновка агрегатов;
• Лёгкой промышленности — пищевая, упаковочная, деревообрабатывающая;
• Строительстве — подъём материалов на ограниченных площадках.

Типы консольных кранов по способу поворота

• Ручные — поворот осуществляется вручную. Просты, надёжны, дешевы. Подходят для редких операций.
• С ручным приводом и червячным редуктором — облегчает вращение тяжёлой стрелы.
• С электроприводом — автоматический поворот с плавным ходом и точным позиционированием. Удобен при интенсивной эксплуатации.

Рекомендации по выбору

При подборе консольного крана учитывайте:

• Грузоподъёмность — с запасом 20–30% от максимальной нагрузки;
• Радиус действия — должен охватывать весь рабочий участок;
• Тип монтажа — настенный или напольный, в зависимости от условий;
• Привод — ручной или электрический, исходя из частоты использования;
• Тип подъёмного механизма — ручная или электрическая таль;
• Условия эксплуатации — влажность, температура, взрывоопасная среда.

Вывод

Консольный кран — это компактное, экономичное и эффективное решение для локального подъёма и перемещения грузов. Его простота, маневренность и быстрый монтаж делают его незаменимым на участках с ограниченным пространством.

Хотя он не заменит мостовой кран на больших площадях, в своей нише — обслуживание станков, складов, ремонтных зон — он вне конкуренции.
