Что такое двухпролётный мостовой кран?
Двухпролётный мостовой кран — это кран, способный перемещаться сразу по двум смежным пролётам цеха или здания. В отличие от стандартного мостового крана, который работает в пределах одного пролёта, двухпролётный кран имеет увеличенную базу и может «переезжать» из одного цеха в другой, пересекая температурный шов или колонну.
Такой кран устанавливается на рельсы, проложенные по двум пролётам, и оснащается концевыми балками увеличенной длины, позволяющими перекрывать промежуток между пролётами.

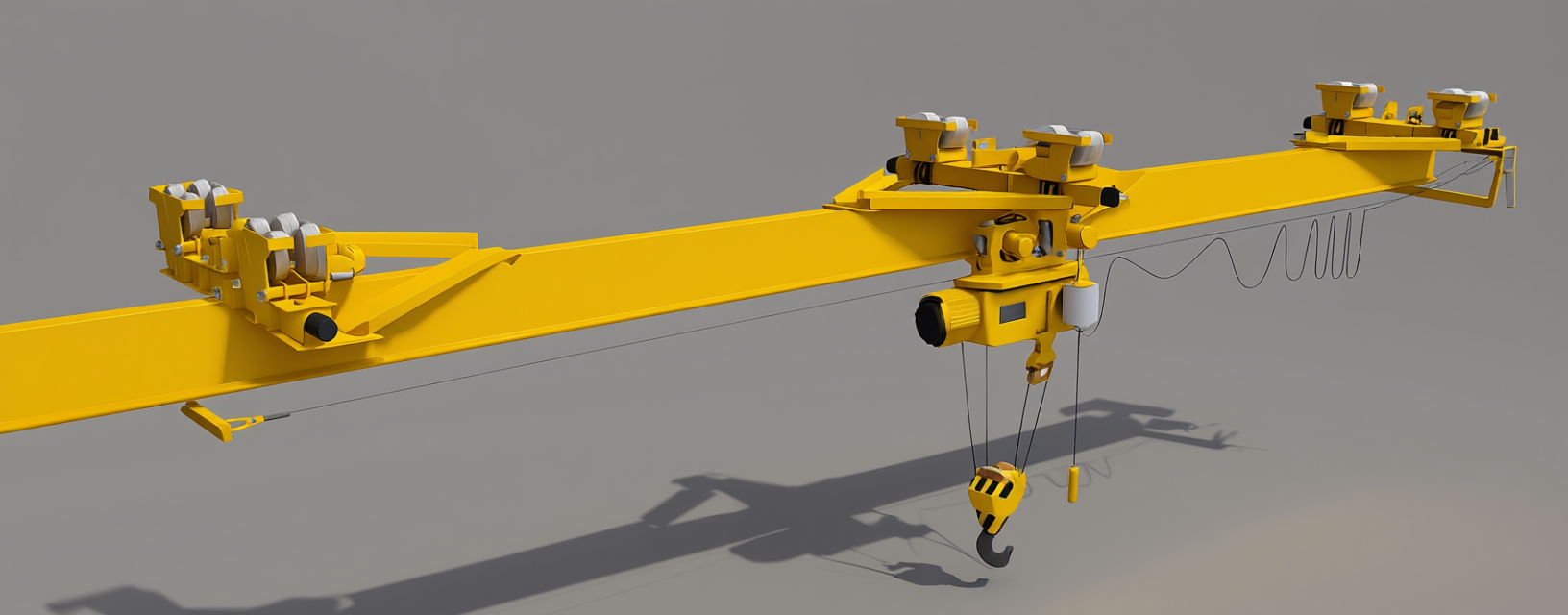

Конструкция двухпролётного крана
Основные элементы конструкции:
- Мост — одна или две несущие балки (в зависимости от грузоподъёмности);
- Концевые балки — удлинённые, с ходовыми тележками, рассчитанные на перекрытие промежутка между пролётами;
- Тележка с подъёмным механизмом — таль или лебёдка, перемещающаяся по мосту;
- Система рельсов — непрерывно уложенная по обоим пролётам, с плавным стыком на стыке зданий;
- Система электропитания — троллейные шины или кабельный подвод, обеспечивающие бесперебойную подачу энергии при переходе из пролёта в пролёт.
Как работает?
Кран движется вдоль первого пролёта, поднимает и перемещает груз. При необходимости он плавно переезжает на второй пролёт, перекрывая стык между зданиями или цехами. Это позволяет обслуживать два технологических участка одним подъёмным устройством.
Преимущества двухпролётного крана
- Экономия на оборудовании — один кран вместо двух, что снижает затраты на покупку, монтаж и обслуживание;
- Гибкость использования — возможность подачи груза из одного цеха в другой без перегрузки;
- Оптимизация пространства — не нужно устанавливать два отдельных крана, что особенно важно при ограниченной ширине пролётов;
- Снижение простоев — при ремонте одного участка кран может работать на другом;
- Упрощение логистики — прямая транспортировка груза между цехами без дополнительных такелажных операций.
Недостатки и ограничения
- Удлинённая концевая балка — увеличивает габариты крана, требует больше места при повороте (если есть смежные краны);
- Сложность монтажа — необходимо точное выравнивание рельсов по обоим пролётам и компенсация температурных деформаций;
- Ограничения по нагрузке — при переходе через стык пролётов возможны дополнительные динамические нагрузки;
- Требует согласованного проекта — важно учитывать разницу в уровне пола, осадку зданий, вибрации;
- Не подходит для всех зданий — особенно если между пролётами есть значительный зазор или температурный шов.
Где применяются двухпролётные краны?
Такие краны незаменимы в следующих отраслях:
- Машиностроение — при сборке крупногабаритных узлов в смежных цехах;
- Металлургия и литьё — для перемещения форм, слитков между участками плавки и обработки;
- Судостроение — при сборке корпусов в нескольких ангарах;
- Железнодорожное и вагоностроение — при ремонте и сборке составов в смежных ремонтных зонах;
- Логистические комплексы — при транспортировке грузов между складскими зонами.
Особенности проектирования и монтажа
Установка двухпролётного крана требует особого подхода:
- Рельсы по обоим пролётам должны быть на одном уровне с допуском не более 5–10 мм;
- На стыке пролётов устанавливается компенсатор (пятка) для плавного проезда колёс;
- Электропитание организуется с возможностью перехода через изолированный стык;
- Конструкция крана рассчитывается с учётом дополнительных нагрузок при перекрытии пролёта;
- Обязательно согласование с проектной организацией и службой эксплуатации здания.
Когда оправдано использование двухпролётного крана?
Выбор такого решения целесообразен, если:
- Два смежных цеха работают в едином технологическом цикле;
- Часто требуется перемещение грузов между пролётами;
- Бюджет ограничен, и нет смысла устанавливать два отдельных крана;
- Нет возможности разместить два крана из-за ширины колонн или рельсового пути;
- Планируется резервирование — при выходе одного крана из строя.
Вывод
Двухпролётный мостовой кран — это умное инженерное решение для предприятий, где важно сочетать экономию, эффективность и гибкость. Он позволяет обслуживать два участка одним краном, избегая дублирования оборудования и упрощая логистику.
Однако его установка требует тщательного проектирования, точного монтажа и учёта особенностей здания. Не уверены, подойдёт ли такой кран для вашего производства? Наши специалисты помогут провести анализ, рассчитать параметры и предложить оптимальное решение.
