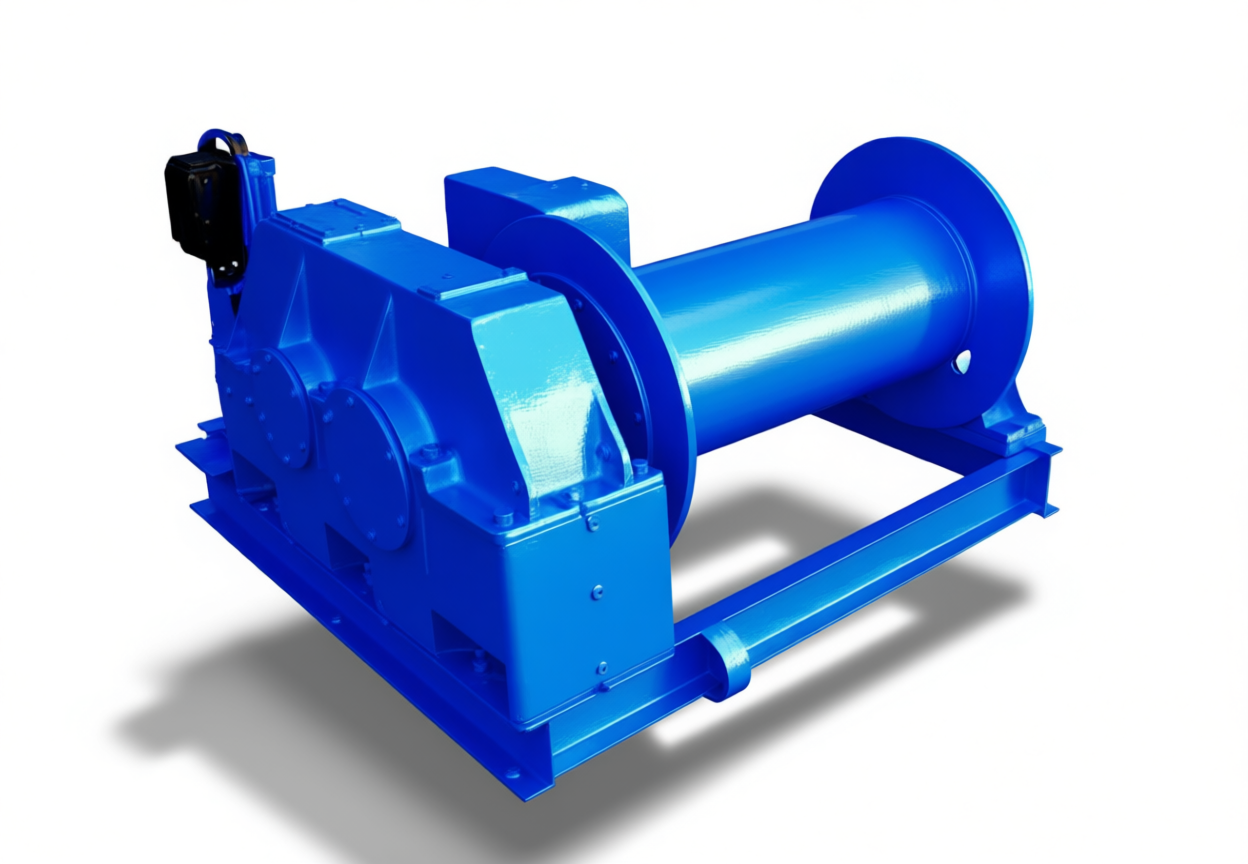

Лебёдка электрическая монтажная ТЭЛ-5 | 5 тонн, длина каната 220 м

ТПК «Максимум» предлагает электрическую монтажную лебедку серии ТЭЛ-5 — надежное такелажное оборудование для перемещения грузов массой до 5 тонн и работы с канатом длиной до 220 метров.

Лебедка оснащена цилиндрическим редуктором по умолчанию (модель — например, РМ-650 или 1Ц2У-250), но может комплектоваться любым другим цилиндрическим или червячным редуктором по запросу. В конструкции предусмотрена муфта свободного хода для аварийного управления и колодочный тормоз ТКГ-200/300 для повышения безопасности.

Двигатель мощностью 3,2 кВт работает от сети 380 В. Длина каната — 220 м, диаметром 22,5 мм (по запросу — любая длина). Скорость намотки — 0,028 м/с. Габариты: 1740 × 1440 × 1015 мм. Масса без каната — 1800 кг.

Основные технические характеристики ТЭЛ-5

Особенности конструкции

• Цилиндрический редуктор: по умолчанию — модель РМ-650 или 1Ц2У-250; возможна замена на червячный или другой цилиндрический по запросу;
• Муфта свободного хода: позволяет быстро разгрузить барабан при аварии;
• Колодочный тормоз: ТКГ-200 или ТКГ-300 — обеспечивает безопасную остановку;
• Высокая прочность: рама рассчитана на экстремальные нагрузки;
• Степень защиты IP-54: можно использовать как в помещениях, так и на открытых площадках;
• Широкий температурный диапазон: от -40°C до +40°C;
• Российское производство: доступная цена и оперативная поддержка;
• Работа с органическим сердечником: рекомендуется использовать мягкий стальной канат.

Области применения

Лебедка ТЭЛ-5 активно используется в следующих сферах:

• Промышленность: перемещение станков, металлоконструкций;
• Строительство: монтаж опор, коммуникаций;
• Складские операции: погрузка/разгрузка контейнеров и тяжелых ящиков;
• Частное хозяйство: обслуживание ферм, теплиц, гаражей;
• Ремонтные бригады: выездное обслуживание инфраструктуры;
• Энергетика: установка и демонтаж оборудования на удаленных объектах.

Как правильно использовать?

1. Правильно закрепите устройство: лебедка должна быть жестко зафиксирована на платформе или полу;
2. Не превышайте нагрузку: 5 тонн — предельный вес;
3. Используйте направляющий блок: чтобы избежать спутывания каната;
4. Контролируйте натяжение: не допускайте перекручивания и бокового усилия;
5. Следите за состоянием механизма: регулярно проверяйте износостойкость тормоза и подшипников;
6. Храните в сухом месте: после использования очистите, смажьте узлы, удалите влагу.

Дополнительные возможности комплектации

• Канатоукладчик: помогает равномерно наматывать трос на барабан;
• Ручной привод: аварийное управление при отсутствии электроэнергии;
• Взрывозащищенное исполнение: для работы в опасных зонах;
• Радиоуправление: дистанционный контроль для повышения безопасности;
• Преобразователь частоты: регулировка скорости намотки;
• Любая длина каната: адаптация под проект заказчика;
• Любой редуктор: по запросу — цилиндрический или червячный.

Условия эксплуатации

• Окружающая среда: невзрывоопасная атмосфера;
• Температурный режим: от -40°C до +40°C;
• Режим работы: повторно-кратковременный ПВ 10%;
• Частота вращения: не более 500 об/мин;
• Защита от пыли и воды: степень защиты IP-54;
• Совместимость: с отечественными стальными и пеньковыми канатами.

Комплект поставки

• Лебедка ТЭЛ-5;
• Паспорт изделия;
• Паспорта на двигатель и редуктор;
• Руководство по эксплуатации.

Как заказать?

Если вам нужна лебедка ТЭЛ-5 — свяжитесь с нашими специалистами. Мы поможем подобрать модель под ваши задачи и организовать доставку в любой регион России.
