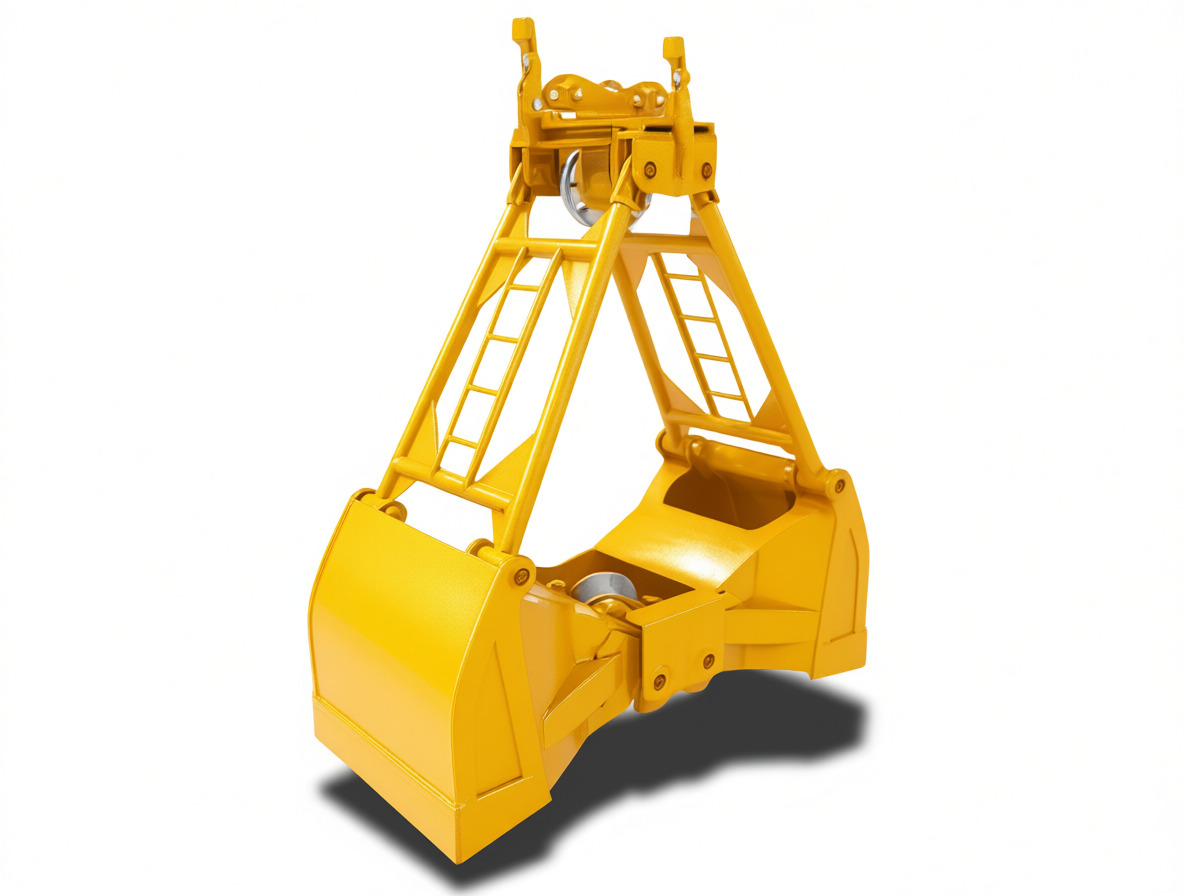

Грейферная тележка

Грейферные тележки — это современные грузозахватные приспособления в виде раскрывающихся челюстей, позволяющие механизировать и автоматизировать процесс перегрузки всех видов сыпучих грузов (каменного угля, руды, песка, гравия, щебня и др.), а также некоторых штучных грузов (металлолома, круглого леса). Наша компания, ООО «ТПК Максимум», является ведущим российским производителем грейферного оборудования, специализирующимся на создании надежного промышленного оборудования для складских комплексов, ремонтных мастерских, производственных площадок и строительных объектов.

Классификация грейферов

В зависимости от системы подвески и кинематической схемы привода челюстей грейферы разделяют на канатные и приводные.

Канатные грейферы

В канатных грейферах подвеску и замыкание челюстей осуществляют с помощью гибкого органа (каната) и лебедки. В свою очередь их разделяют на одноканатные и многоканатные.

• Одноканатные грейферы: у которых подъем или спуск и закрывание челюстей осуществляется одним грузовым канатом
• Многоканатные грейферы: где одна группа канатов служит для удержания, а другая — для размыкания и замыкания челюстей

Приводные грейферы

У приводных грейферов имеется механизм принудительного закрытия и открытия челюстей. Он располагается рядом с грейфером или вне его.

• Секторные грейферы: привод замыкания челюстей осуществляется от электродвигателя через редуктор и консольные шестерни
• Грейферы с винтовыми тягами: электродвигатель установлен на траверсе, конические зубчатые колеса соединены с винтами, которые взаимодействуют с челюстями
• Грейферы с электролебедкой: работа аналогична двухканатному, открытие и закрытие челюстей выполняется канатом, соединенным с челюстями и барабаном лебедки
• Многочелюстные грейферы: используют для захвата крупнокусковых материалов, а также таких, как дрова, металлическая стружка. Могут быть четырех-, шести- и восьми челюстными
• Грейферы с гидравлическим приводом: используются для работы в ограниченном пространстве, обеспечивают неизменяемость габарита грейфера
• Грейферы с пневматическим приводом: применяются с одним пневмоцилиндром или с индивидуальными приводами каждой челюсти
• Грейферы с электромагнитным приводом: служат одновременно для увеличения зачерпывающей способности челюстей при захвате измельченной стружки

Принцип работы грейферов

Приводные грейферы навешиваются на крюк крана и связываются питающим кабелем, по которому подается электроэнергия к приводу замыкания челюстей, смонтированному на грейфере. Если на грейфере смонтировано только исполнительное устройство (гидроцилиндр, пневмоцилиндр), конструкция его упрощается, но требуется подвод к приводу жидкости или воздуха, что не всегда возможно.

Работа одноканатного грейфера

При подъеме краном грейфера за скобу, которая служит для навешивания грейфера на крюк механизма подъема, происходит сближение траверсы и головки. При этом челюсти, поворачиваясь на своих шарнирах на траверсе, внедряются в груз и грейфер заполняется. После замыкания челюстей грейфер перемещается к месту разгрузки и опускается на поверхность груза, захваты раскрываются, а головка отсоединяется от нижней траверсы. Затем, поднимая скобу, поднимают верхнюю траверсу, что приводит к раскрыванию грейфера и его опорожнению.

Работа двухканатного грейфера

Подъемный механизм таких грейферов имеет двухбарабанную лебедку. Когда грейфер висит на грузовых канатах, а замыкающие сматываются с барабана, грейфер под действием собственного веса и веса нижней обоймы шарнира раскрывается. При одновременном опускании грузовых и замыкающих канатов грейфер независимо от положения челюстей опускается и ложится на груз. При вбирании замыкающих канатов челюсти грейфера смыкаются, захватывая груз. После замыкания челюстей включаются подъемные канаты, которые синхронно движутся с замыкающими канатами, и происходит подъем грейфера с замкнутыми челюстями.

Особые конструкции грейферов

Грейферы для пылящих грузов

У грейфера для пылящих грузов поворотная челюсть установлена в корпусе на оси и представляет собой полуцилиндр. Вращается челюсть при помощи цепных передач от приводов, установленных на корпусе. На груз грейфер опирается корпусом. После включения приводов поворотная челюсть острой режущей кромкой внедряется в груз и захватывает его, образуя при этом замкнутую емкость. Уплотнения предотвращают высыпание груза в процессе транспортировки.

Грейферы для леса

На челюстях вверху и внизу установлены две звездочки, связанные между собой бесконечной цепью, на которой закреплены упоры. Привод звездочки осуществляется через гибкий вал от шестерни, вращающейся зубчатым сектором при повороте челюстей. В процессе зачерпывания груза челюсть поворачивается, вращая шестерню и передавая движение на цепь. Упоры, соприкасаясь с бревнами, проталкивают их вдоль зева, заполняя его.

Многочелюстные грейферы с дополнительными поддерживающими челюстями

Челюсти грейфера шарнирно смонтированы на нижней траверсе и посредством тяг связаны с промежуточной траверсой. На обеих траверсах установлены блоки замыкающего полиспаста. На оси блока закреплены тяги, которые открывают и закрывают две дополнительные поддерживающие челюсти, шарнирно закрепленные в точках корпуса. В исходном открытом положении поддерживающие челюсти не взаимодействуют с грузом, опираясь на упоры. Груз зачерпывается при вытягивании замыкающего каната. При этом блоки замыкающего полиспаста сближаются и многочелюстной грейфер захватывает материал. При дальнейшем вытягивании замыкающего каната траверсы поднимаются вверх, перемещаясь по направляющей. При этом смыкаются дополнительные поддерживающие челюсти, зачищая дно выемки и предотвращая высыпание мелких фракций груза.

Преимущества грейферных тележек

Грейферные тележки от ТПК «Максимум» предлагают ряд преимуществ по сравнению с другими типами грузозахватных приспособлений:

• Высокая производительность: эффективное решение для перегрузки сыпучих и штучных грузов
• Универсальность: могут использоваться для различных типов грузов — от каменного угля и руды до металлолома и круглого леса
• Надежность: использование качественных комплектующих и современных технологий обеспечивает долгий срок службы оборудования
• Автоматизация процессов: возможность интеграции в автоматизированные производственные линии
• Эффективность: механизация и автоматизация процесса перегрузки всех видов сыпучих грузов

Применение грейферных тележек

Грейферные тележки применяются для:

• Перегрузки каменного угля
• Перегрузки руды
• Перегрузки песка
• Перегрузки гравия
• Перегрузки щебня
• Перегрузки металлолома
• Перегрузки круглого леса
• Перегрузки других сыпучих и штучных грузов

Почему выбирают грейферные тележки от ТПК «Максимум»?

• Российское производство: контроль качества на всех этапах изготовления
• Индивидуальный подход: возможность изготовления под конкретные требования заказчика
• Полный цикл услуг: проектирование, производство, монтаж, сервисное обслуживание
• Техническая поддержка: консультации и помощь в подборе оборудования
• Доставка по всей России: оперативная доставка в любой регион РФ
• Конкурентоспособная цена: выгодное соотношение цены и качества

Как заказать грейферную тележку?

Наша компания предлагает купить грейферную тележку с проектированием и установкой на объекте заказчика. Цена проекта вместе с грузоподъемной конструкцией определяется индивидуально, в зависимости от габаритов и технических характеристик модели.

Если вам нужны грейферные тележки от российского производителя ТПК «Максимум» — свяжитесь с нашими специалистами. Мы поможем подобрать модель, уточнить технические параметры и организуем доставку по России.
