Реверс-инжиниринг деталей по образцу: как изготовить новую деталь без чертежа

Реверс-инжиниринг деталей — восстановление геометрии, размеров и технических параметров изделия по существующему образцу с последующим изготовлением новой детали

Иными словами, если есть старая деталь, но нет готового чертежа, её можно исследовать, восстановить исходную геометрию и изготовить аналог

На Заводе ТПК «Максимум» реверс-инжиниринг применяется в том числе при восстановлении деталей промышленного оборудования, редукторов и механических передач

Изготовление деталей по образцу: почему нельзя просто скопировать старую деталь

Одна из главных задач обратного проектирования — определить, какие размеры детали являются исходными, а какие изменились в процессе эксплуатации

Рабочая поверхность может быть изношена, зубья — частично сточены, посадочное отверстие — выработано, а сама деталь — деформирована

Поэтому изготовление детали по образцу — это не простое копирование того, что находится перед инженером

Необходимо проанализировать существующую деталь, определить характер износа и восстановить рабочую геометрию. Иначе вместе с образцом в новую деталь будут перенесены накопившиеся за годы эксплуатации дефекты
Особенно это важно для зубчатых передач, валов, шлицевых соединений и других деталей, где точность геометрии непосредственно влияет на работу всего механизма

Реальный пример реверс-инжиниринга на производстве ТПК «Максимум»

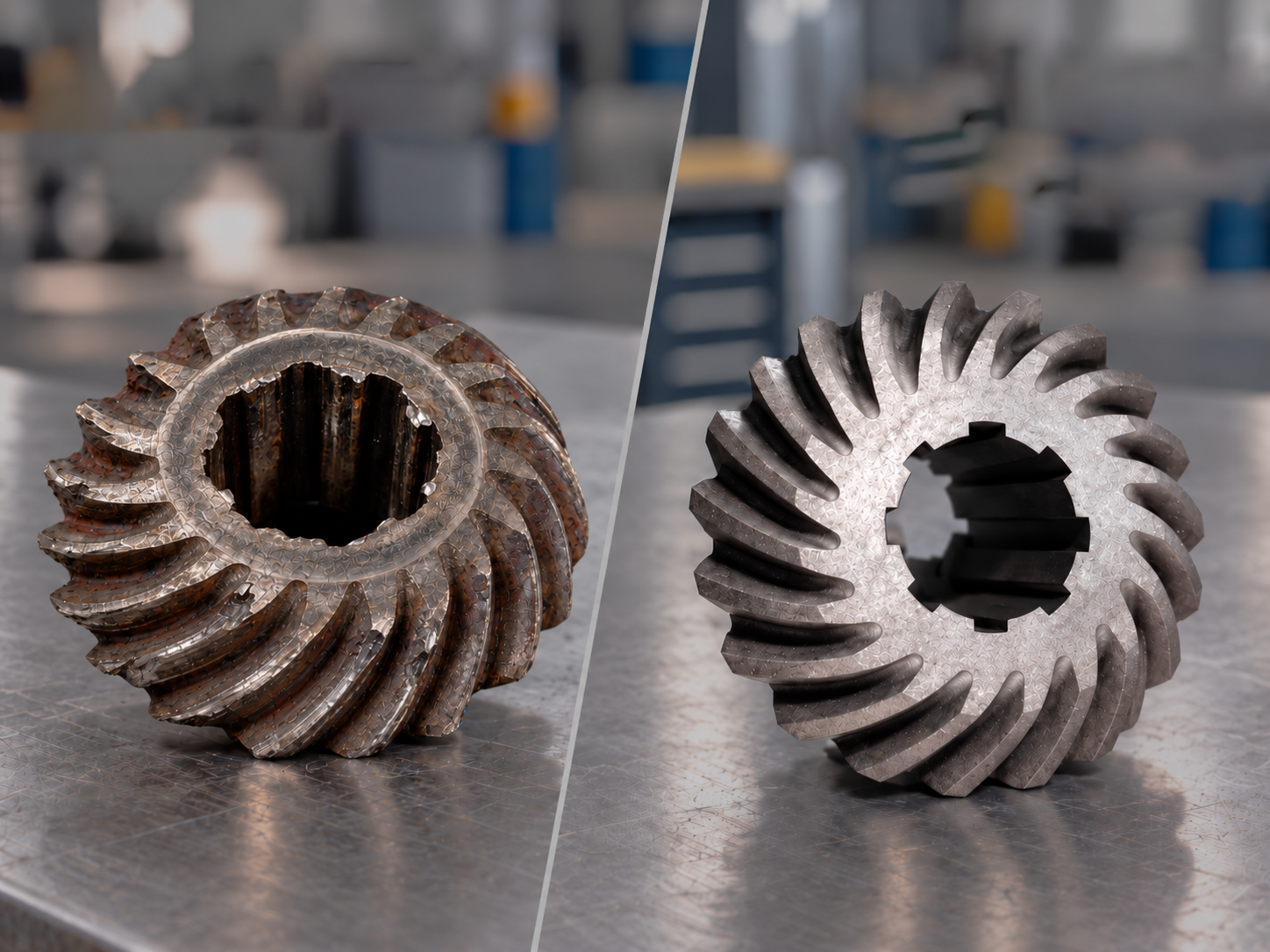

Один из примеров нашей работы — изготовление новой конической пары по существующим изношенным образцам

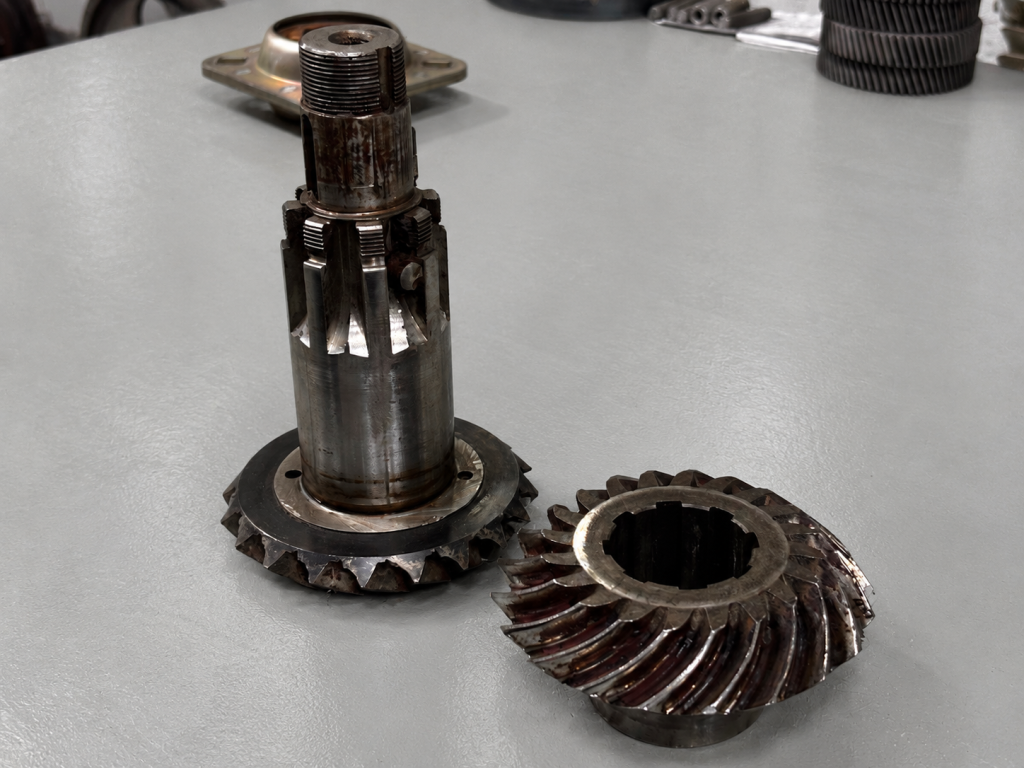

В качестве исходных данных заказчик предоставил старые детали, находившиеся в эксплуатации. На их рабочих поверхностях хорошо видны следы износа

Специалисты изучили исходные образцы и восстановили геометрию, необходимую для изготовления новых деталей

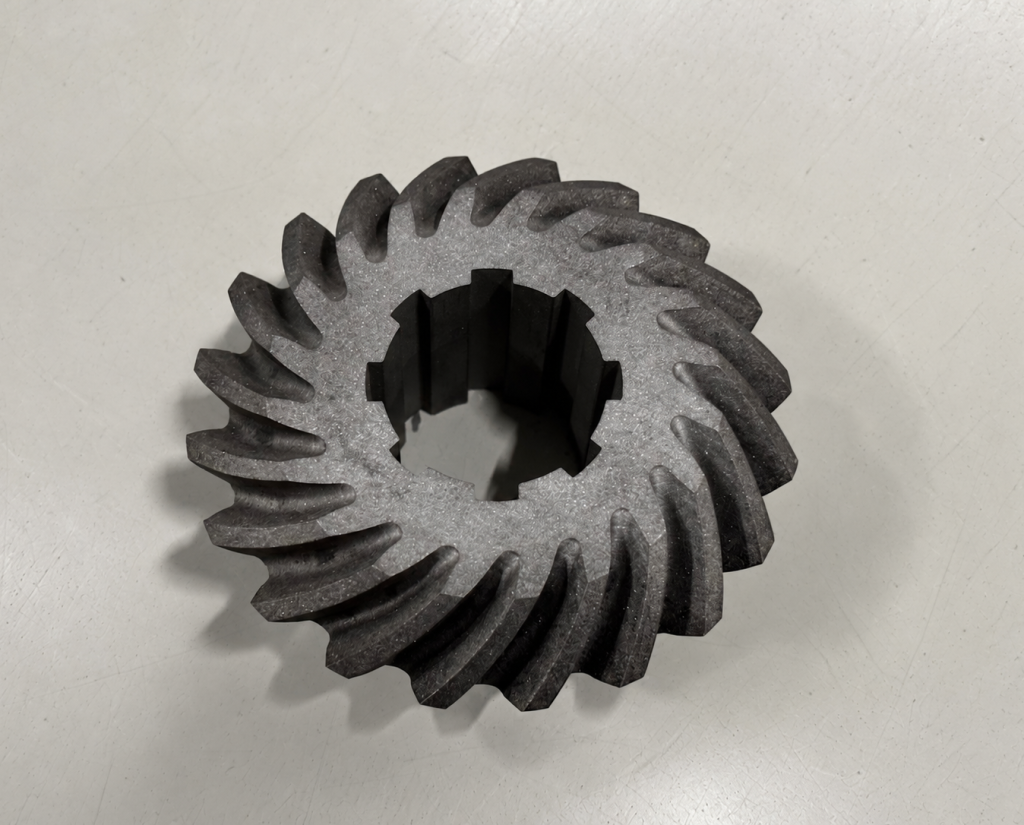

После подготовки производственных данных новые изделия были изготовлены методом фрезерной обработки

В результате вместо поиска устаревшей или труднодоступной запчасти заказчик получил вновь изготовленные металлические детали, воспроизводящие необходимые конструктивные параметры исходного узла

Какие детали можно восстановить методом обратного инжиниринга

Реверс-инжиниринг применяется при восстановлении самых разных металлических деталей промышленного оборудования: шестерён и зубчатых колёс, валов и вал-шестерней, элементов редукторов, втулок, фланцев, муфт, корпусных деталей, кронштейнов, элементов приводных механизмов и нестандартных деталей оборудования

Особенно востребовано изготовление деталей по образцу, если речь идёт о единичной или нестандартной запчасти, которую невозможно найти в каталогах производителей
В ряде случаев после создания модели можно не только изготовить одну замену, но и в дальнейшем выпускать необходимое количество одинаковых деталей без повторного восстановления геометрии

Что необходимо для изготовления детали по образцу

Для предварительной оценки желательно предоставить фотографии детали с нескольких сторон и кратко описать, в каком оборудовании она используется. Если известны материал, основные размеры, количество необходимых изделий и условия эксплуатации, эту информацию также стоит указать

Для полноценного реверс-инжиниринга наиболее информативным исходным материалом является сама физическая деталь — даже если она имеет следы износа
После её изучения специалисты смогут определить возможность восстановления геометрии, подобрать способ изготовления и рассчитать стоимость работ

Если вам необходимо изготовить деталь по образцу, выполнить реверс-инжиниринг или восстановить деталь без исходного чертежа, отправьте нам фотографию или описание изделия. Специалисты оценят задачу и предложат подходящий вариант производства
